电机功率如何选空开、接触器和电线

来源:网络  作者:网络转载   2019-09-26 阅读:377

知道了电机功率,我们也就知道了电机电流,就有了空开(断路器)、接触器和导线的选型依据。

我们一般把微型塑壳断路器叫做空开,它有两个系列,一个是动力保护型——D型,一个是照明保护型——C型;用空开在选型时,注意事项:C型选取系数是1.5-2倍,D型选取系数是1.25-1.5倍。用总制型塑壳断路器选取系数是1.15倍即可。

空开选择:电机的额定电流乘以2.5倍,整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏;接触器:交流接触器选择是电机流的2.5倍;电线选择:是根据电流大小来选择的。

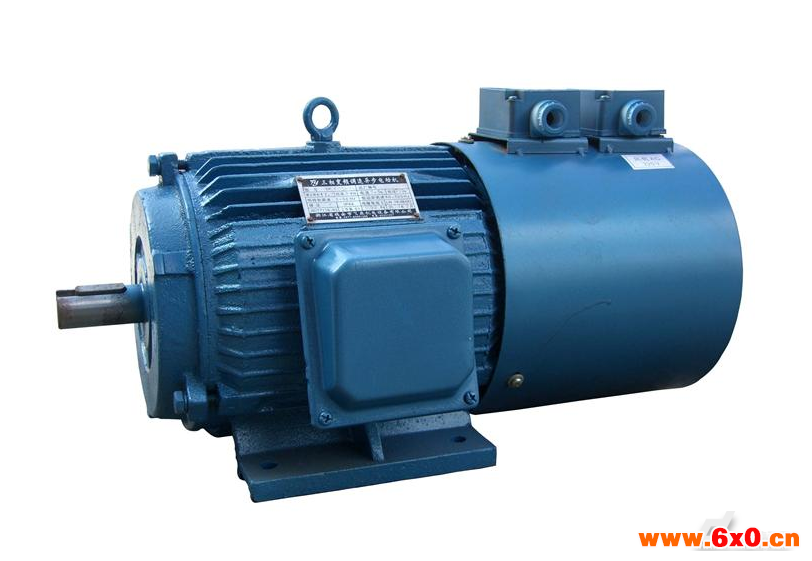

例如,一台三相异步电机,7.5KW,4极,其额定电路约为15A。

1、空开的选择:一般选用其额定电流1.5-2.5倍,电机的额定电流乘以2.5倍,整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。

2、接触器的选择:根据电机功率选择合适大小就行,1.5-2.5倍,还要注意辅助触点的匹配,不要到时候买回来辅助触点不够用。交流接触器选择是电机流的2.5倍。这样可以保证长期频繁工作。

3、电线的选择:根据电机的额定电流15A,选择合适载流量的电线,如果电机频繁启动,选相对粗一点的线,反之可以相对细一点,载流量有相关计算口决,这里我们选择4平方。

接触器选型,要分清它是直接启动还是降压启动,还要看它是重负载启动还是轻负载启动;对于直接启动或者重负载启动,考虑到启动过程的冲击电流以及产品的质量的可靠性一般选择是电动机额定电流的2-2.5足可,对于降压启动,如星三角启动器,它的主接触器选择电动机额定电流即可,接星形的接触器相对可以小一级配置。

导线我们可以根据导线的安全载流量,查表求的,也可以根据经验进行估算选型,同时也要考虑铜线的最小安装线径及机械强度问题。一般我们根据电动机额定电流这样算导线的,一个KW一个平方导线,这个导线是铝芯线,折合铜芯线要降一级选择。

电线安全载流量表

举个实例,15KW电动机选型。15KW电动机它的估算电流是15*2=30A左右。

空开选型是:D型电流是30*1.25-1.5,选择电流50A的为宜,C型选择63A。

接触器直接启动选择65A的,星三角降压启动,主接触器选择32A,星点接触器选择25A即可。

直接启动用导线10平方,星三角降压启动用导线4平方即可,以上导线选择是铜芯线。

三相异步电机是我们常见的电机类型,我们知道三相异步电机功率计算公式为P=√3*U*I*cosj,这个公式是一个基础的公式,有一定的局限性,本文对这个三相异步电机的功率计算公式基础知识的做一个详细总结。

一、三相异步电机功率计算公式解释

三相异步电机功率公式:P=√3*U*I*cosj

这个公式适用于三相对称负载的电路,只有三相异步电机应用在三相对称负载中,此公式才成立。

P—是电机输入有功功率

U—是电机电源输入的线电压

I—是电机电源输入的线电流

cosj—是电机的功率因数

j—是相电压与相电流的相位差角

二、三相异步电机功率计算公式推导

三相对称负载电路总功率等于3乘以每相的功率,即P=3*u*i,

其中:

u—是平均相电压

i—是平均相电流

Y型联接时:U=√3u,I=i

P=3*1/√3*U*I*cosj=√3UIcosj

Δ型联接时:U=u,I=√3i

P=3*U*1/√3*I*cosj=√3UIcosj

三、三相电路的基本概念

把三个绕组的末端X,Y,Z接在一起,把始端A,B,C引出来的接法叫星型联接,又叫Y联接。X、Y、Z接在一起的点称为Y联接对称三相电源的中性点,用N表示。

星型联接(Y联接)

将三个绕组始末端顺序相接的接法叫三角形联接。

三角形联接

端线(火线):始端A、B、C三端引出线

中线:中性点N引出线,接法无中线

线电压:端线与端线之间的电压

相电压:每相电源的电压

线电流:流过端线的电流

相电流:流过每相的电流

此三相异步电机功率计算公式同样适用于其他三相对称电路中,只要负载对称,P=√3*U*I*cosj
