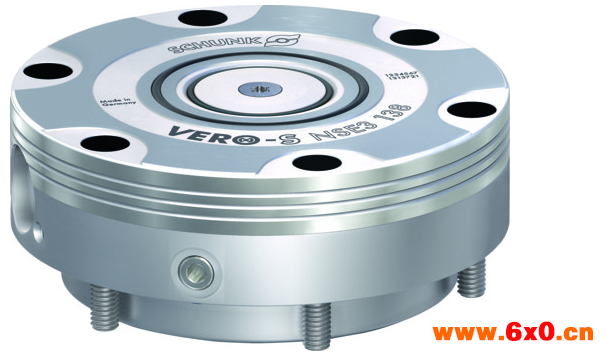

SCHUNK模块NSE3的选用

SCHUNK模块NSE3的选用

SCHUNK NSE3系列模块适用于一般铣削应用和重型机加工的快换托盘系统，具有更高的刚度和更大的下拉力，钢度提高了150% 。主要应用于3轴标准加工中心、4轴立式加工中心、4轴卧式加工中心和5轴加工中心领域。

SCHUNK模块NSE3优点
SCHUNK模块化系统有多种组合标准夹持装置，适用于大量不同机床。
无需额外的压力增强器，可在系统压力为 6 bar 的情况下对所有气动模块进行操作 。
通过短锥定位，重复精度 < 0.005 mm时的非常简便连接过程。
zhuang利双行程系统可产生最高下拉力，可完成无振动极牢固夹持。
适形、自锁锁定，即使在压力下降情况下仍可保持下拉力不变。
该模块为不锈钢材质的完全密封式模块，使用寿命长，工艺可靠性最大。
标准配置增压功能，下拉力增大至 300%，以使机床发挥zui佳性能，提高生产效率。
适用于所有NSE3模块的定位销尺寸一致，能与 VERO-S NSE plus 模块完全兼容，并且没有选择故障装置或操作不当的危险。
集成滑块监控装置，用于监控“开启”和“锁定”位置 ，可用于自动化应用。
选配锥形密封件用于保护更换接口，防止冷却剂、灰尘和碎屑进入。
选配传感器的版本，用于监控滑块位置。

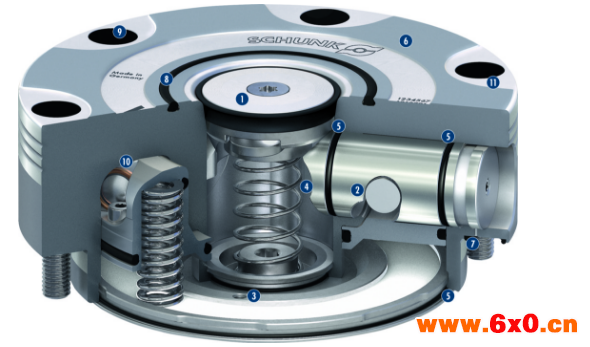

SCHUNK模块NSE3功能与亮点
夹持过程由集成的弹簧组件执行。动力传递通过zhuang利驱动机构实现，它将有效的弹簧力转换为定位销的最大下拉力。夹持自动锁定，下拉力可在集成涡轮增压功能的帮助下增加。可使用6 bar系统压力打开。
1、选配锥形密封件，用于保护更换接口
2、zhuang利双行程系统，活塞和夹持滑块之间的zhuang利双行程系统提供最大下拉力
3、增压功能，以增大下拉力
4、大表面，传递下拉力和夹紧力
5、全密封系统，完全免维护
6、大平整表面，强力支撑，刚性最高
7、监控夹持滑块的“打开状态”和“锁定状态”位置，可以借助动态压力
8、平整的表面密封在加工时可保护接口，抑制工件或夹持托盘的沉积
9、紧固螺钉的盖帽，不会堆积冷却液或切屑
10、位于加压气流中的滑动轴承，可实现最大的下拉力和长使用寿命
11、深头埋头螺钉，易于清洁平整表面

SCHUNK模块NSE3系列选件特殊信息
NSE3系列性能是在畅销系列 VERO-S NSE plus 基础上，进一步提升不仅增大了下拉力，模块主体的尺寸稳定性也得到增强。因此，新模块NSE3系列能够吸收更大的倾斜力矩和横向力。另外，还具有一项独有功能，可以使用不同配置延长模块。其最显著的特征就是可选配一个弹簧驱动的锥形连接件，能在提起定位销后立即锁定模块的更换接口。

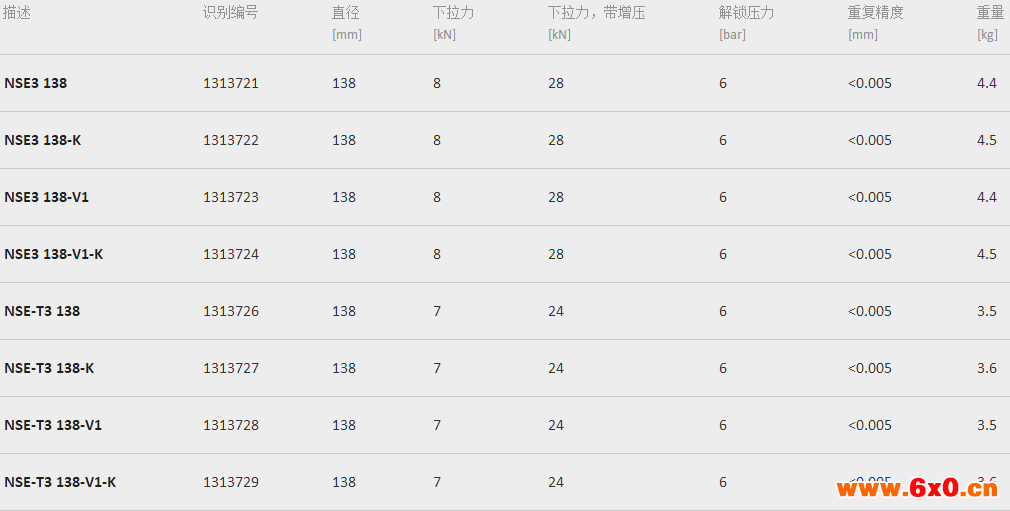

SCHUNK模块NSE3系列部分型号

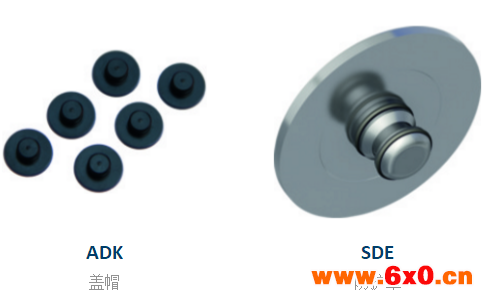

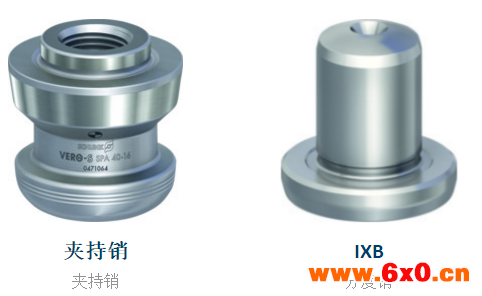

上海伊里德自动化设备有限公司专业经销SCHUNK全系列工件夹具，SCHUNK模块NSE3系列的附件包括SCHUNK夹持销、SCHUNK分度销IXB、SCHUNK盖帽ADK、SCHUNK防护罩SDE等，适当的添加以下部件，可zui大程度地实现该NSE3系列模块的功能性、灵活性、可靠性和可控生产
