力士乐REXROTH二通插装阀的工作原理

1 二通插装阀的特点

二通插装阀是插装阀基本组件（阀芯、阀套、弹簧和密封圈）插到特别设计加工的阀体内，配以盖板、先导阀组成的一种多功能的复合阀。因每个插装阀基本组件有且只有两个油口，故被称为二通插装阀，早期又称为逻辑阀。

二通插装阀具有下列特点：流通能力大，压力损失小，适用于大流量液压系统；主阀芯行程短，动作灵敏，响应快，冲击小；抗油污能力强，对油液过滤精度无严格要求；结构简单，维修方便，故障少，寿命长；插件具有一阀多能的特性，便于组成各种液压回路，工作稳定可靠；插件具有通用化、标准化、系列化程度很高的零件，可以组成集成化系统。

2 二通插装阀的组成

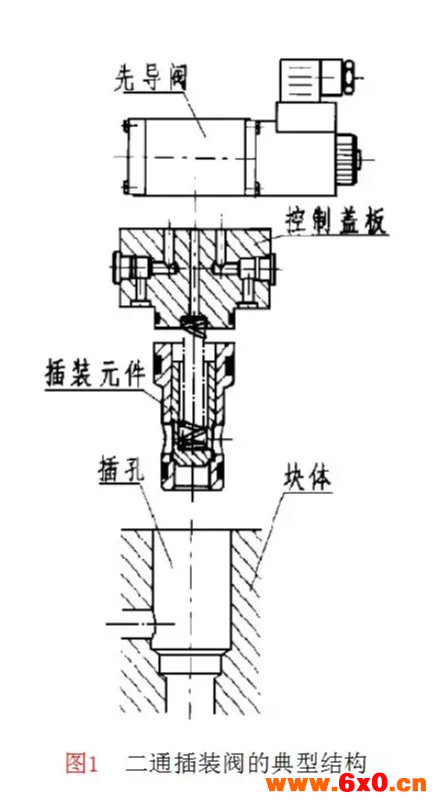

二通插装阀由插装元件、控制盖板、先导控制元件和插装块体四部分组成。图1是二通插装阀的典型结构。

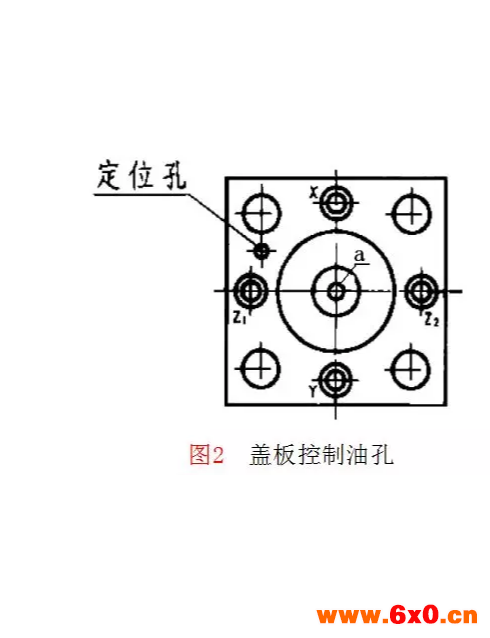

控制盖板用以固定插装件，安装先导控制阀，内装棱阀、溢流阀等。控制盖板内有控制油通道，配有一个或多个阻尼螺塞。通常盖板有五个控制油孔：X、Y、Z1、Z2和中心孔a(见图3-81)。由于盖板是按通用性来设计的，具体运用到某个控制油路上有的孔可能被堵住不用。为防止将盖板装错，盖板上的定位孔，起标定盖板方位的作用。另外，拆卸盖板之前就必须看清、记牢盖板的安装方法。

先导控制元件称作先导阀，是小通径的电磁换向阀。块体是嵌入插装元件，安装控制盖板和其它控制阀、沟通主油路与控制油路的基础阀体。

3 插装阀的类型

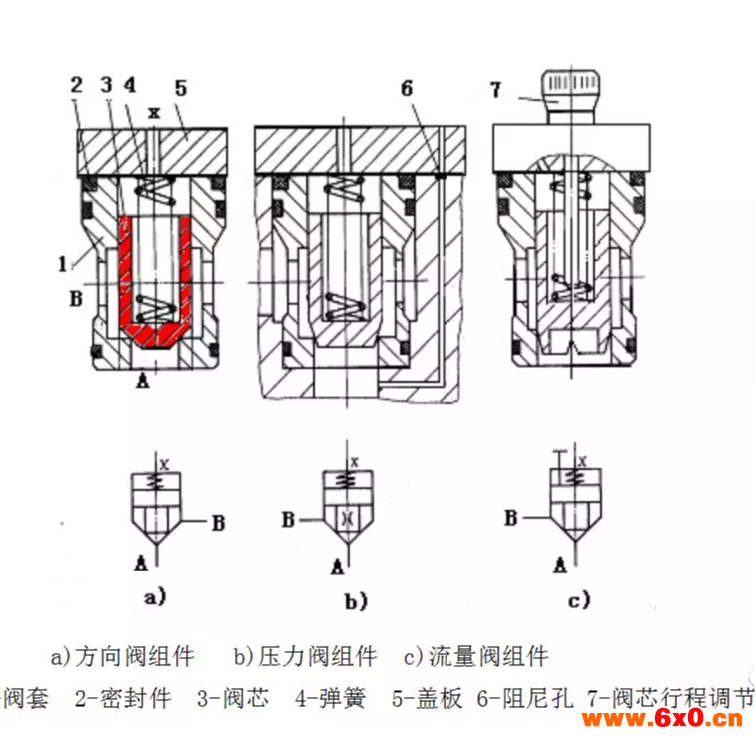

根据用途不同分为方向阀组件、压力阀组件和流量阀组件。同一通径的三种组件安装尺寸相同，但阀芯的结构形式和阀套座直径不同。三种组件均有两个主油口A和B、一个控制口x，如图3所示。

图3 插装阀基本组件

根据安装方式的不同，插装阀可以分为二通插装阀和螺纹插装阀。

二通插装阀的安装方式是采用螺钉压入(或敲击滑入)阀块的插孔里，它的最小通径为16mm，最大通径为160mm，常用通径为16mm、25mm、32mm、40mm、50mm、63mm、80mm、100mm、125mm、160mm，zui高工作压力为42MPa，最大流量为25000L／min，适合于高压大流量的液压系统。

螺纹插装阀的安装方式是采用螺纹直接旋入阀块的插孔里，所以又叫旋入式插装阀，它的最小通径为3mm，最大通径为32mm，常用通径为4mm、8mm、10mm、12mm、16mm、20mm，zui高压力可达63MPa，最大流量达760L／min，适合于中高压中小流量的液压系统。

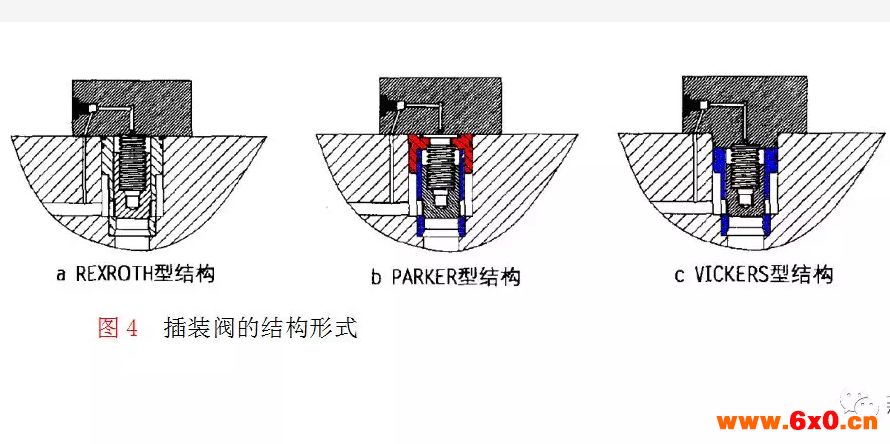

不同品牌二通插装阀的结构形式也不一样，如图4所示分别为REXROTH型结构(a)、PARKER型结构(b)、VICKERS型结构 (c)，这3种结构各有优缺点。

以上便是力士乐REXROTH二通插装阀的工作原理。
