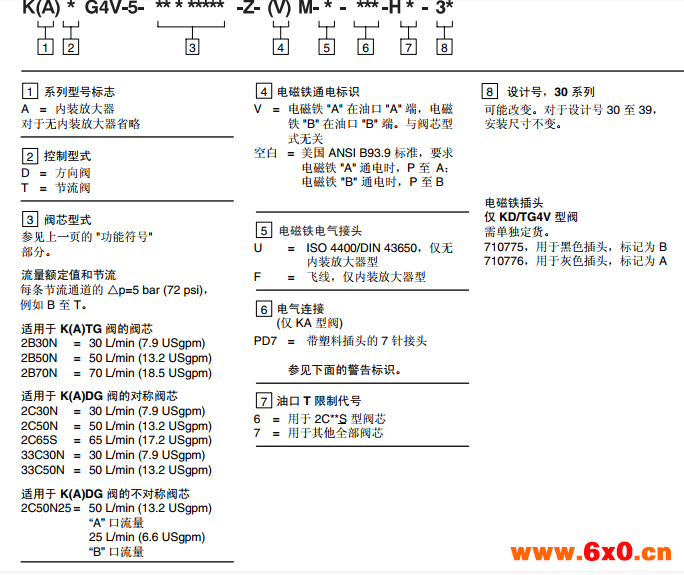

美国威格士方向阀KAD/TG4V-5系列选型方法

威格士 KAD/TG4V-5 这一系列比例方向阀上直接装配有控制 放大器，并已经与阀预先接好了线。对增 益、阀芯死区补偿、颤振以及偏置的工厂 设置调整确保了阀与阀之间的很好的重复 性。 所需的电气输入仅仅是电源（24V）和电 压为 ±10V 的指令信号。电气连接通过 标准的 7 针插头实现。 检测器测点使得能够检测放大器的功能。

  威格士的比例阀设计成 能提供与指令信号成比例的受控的油液流 动，有两种型式可以选择：，双电磁 铁型为执行器提供了可逆的流向；第二， 单电磁铁型提供了单方向的流向。可以选 用压力调节器用于负载补偿，如果要求增 加单磁铁型的流量，可以选用并行流道模 块，从而使其流量约为标准型阀的两倍。 另外，这两种阀供货时可带有或不带直接 安装在阀上的内装放大器。 KD/TG4V-5 这种型号供货时不带内装放大器。

  特征和优点 ：阀芯和流量选择范围广。 有威格士产品中的放大器和功能模块 所支持。 电气反馈差动变压器确保了的阀 芯位置控制。 电流反馈为防止电气干扰提供了内在 的保护。 经过振动和冲击测试。

这个产品的设计和试验已满足欧洲电磁相容性规程(EMC)89/336/EEC(通过 91/263/EEC，92/21/EEC 和 93/68/EEC，第 5 款 的修正)这一专门的标准纲要。关于实现有效保护等级的安装要求细节，见这个样本和威格士电子产品的安装接线实施说明书 2468，以及每一件 KA 型阀均包装有的说明书 02-123931A。和这个规程相关的接线实施用 电磁相容性(EMC)来指示。

警告

为符合电磁相容性规程(EMC)，带内装放大器的阀必须安装有 7 针的金属插头。电缆线的屏蔽必须可靠地接至金属接 头的外壳。可使用威格士的 IP67 等级插头，件号为 934939，它能够满足这一要求。插头必须旋紧以确保达到 IP67 等 级，扭矩为 2-2,5 Nm(1.5-2.0 lbf-ft)。使用其他的非 IP67 等级插头，如 ITT-Cannon 的件号为 CA 06 COM-E 14S A7 S 的插头也能够满足这一要求。 件号为 694534 的塑料插头仅适用于电磁屏蔽或欧共体范围以外的应用场合。
