versamatic气动双隔膜泵运行原理

versamatic气动双隔膜泵运行原理

气动双隔膜泵 (AODD) 采用压缩空气、氮气或天然气作为动力。

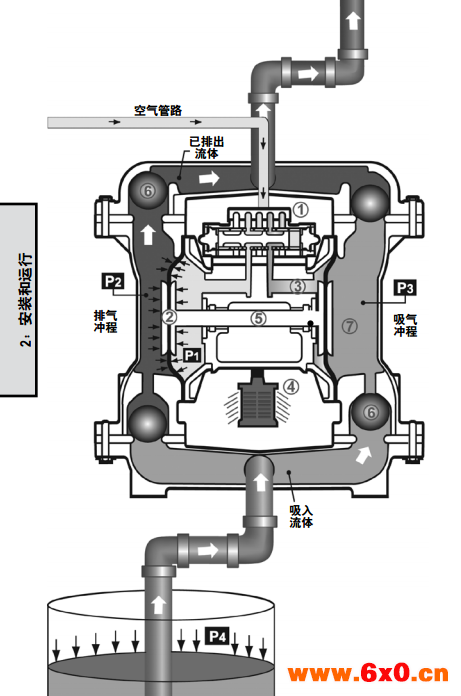

主方向（空气）控制阀 ① 将压缩空气分配到气室中，给隔膜内表面施加均匀压力 ②。同时，从相对隔膜后面排出的空气 ③ 直接通过空气阀组件到达排气口 ④。

由于内腔压力 (P1) 超出液体室压力 (P2)，连接隔膜的杆 ⑤ 会一起移动，从而使一侧排出，相对侧吸入。排出及灌注液体的方向由止回阀（球或瓣阀）⑥ 的方向控制。

吸气冲程使泵灌注。吸气冲程降低了气室压力 (P3)，增加了室容量。这导致出现压力差，大气压力 (P4) 需要此压力差来推动液体穿过吸入管道并通过吸入侧止回阀，进入外部液体室 ⑦。

吸入（侧）冲程还有启动泵往复运行的作用（换向、排出冲程或循环）。通过冲程机械地拉动吸入侧隔膜来移动。隔膜的内压板与正对的驱动器柱塞接触，激发导向阀。导向阀动作后，会立即将压力信号发送到主气阀的另一端，使压缩空气进入另一侧的内腔中。
