用时间控制交流接触器的方案不算少，控制方式也比较多样化，因为我是工控出身，设计一般用于工业控制，民用方案我就不做介绍了。
我常用的方案有两种，第yi种是用时间继电器，选择合适的时间范围就可以实现时间控制。第二种是使用控制器，例如plc和dcs，时间可以任意修改，循环启动和停止等，做起来比较方便，但是成本要比第yi种高，如果只是单独使用，还是第yi种方式(即使用时间继电器)更加经济划算。

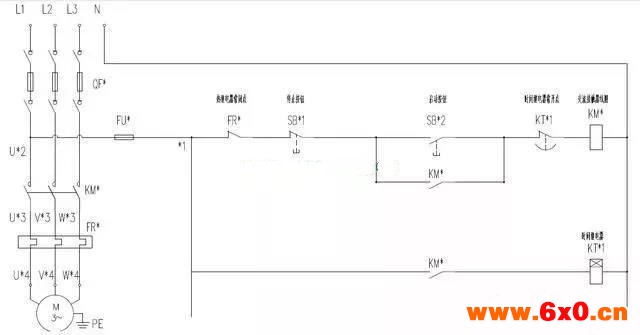

下面我们介绍第yi种控制方式，如下图所示：
控制方式是这样的：SB2是启动按钮，当按下SB2启动按钮时，接触器KM线圈得电，辅助触点KM由常开点变成常闭点，电路实现自锁，此时时间继电器回路的接触器KM常开点也闭合，时间继电器开始计时，计时到后(例如30分钟)，KT1的常闭点断开，KM线圈失电，电机停机。需要注意的是：时间继电器选型的时候要按照自己要求的时间范围选择，KM线圈回路的FR常闭点是热继电器的辅助触点，当电流过大的时候，形成保护，及时切点KM线圈的回路，SB1停止按钮可以随时停止电机。

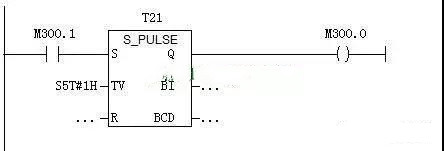

第二种控制方式就是使用PLC或者DCS控制器了，这种方式适合做项目时使用，当然也可以选则小型PLC来控制，例如西门子200的PLC。这种控制方式比较灵活，可以调整任意时间。如下图：
我这个程序是用西门子400做的，不过大同小异，软件不一样而已。M300.1是常闭点，可以接启动按钮信号，一旦启动按钮信号闭合，M300.1也闭合，同时M300.0线圈得电输出，并且T21开始计时，S5T#1H代表时间，1H代表1小时，M300.0接接触器线圈，接通后电机启动，1小时计时到后M300.0线圈失电，接触器线圈失电，电机停止。用PLC做控制的话灵活多变，可以满足各种控制需求。
以上是我常用的两种控制方案，对应不通的情况选择合适的方案就可以，其实方案也不是一成不变的，例如第yi种方案的时间继电器就可以多样选择，例如控制照明的时间控制器，可以根据时间或者日期设定，价格也不贵。总之，只要你能多发现，多想，就可以设计出适合的控制电路，但是我不建议使用民用的东西，诸如某宝上的时间插座，一来产品质量不知道有没有保障，二来这些东西在相对恶劣的环境中使用的安全隐患比较大。
