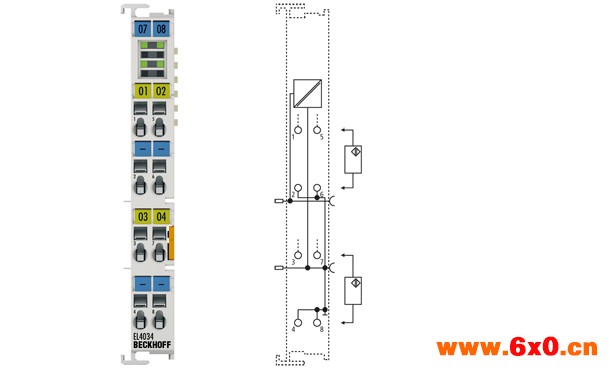

EL4034, EL4038, EL4134 | 4-, 8-通道模拟量输出端子模块， -10…+10 V, 12/16 位
EL4034、EL4038 和 EL4134 模拟量输出端子模块用于输出 -10 到 +10 V 范围内的信号。该端子模块能够为处理层提供分辨率为 12 位（EL4034/EL4038）或 16 位（EL4134）的电气隔离信号。EtherCAT 端子模块的输出通道具有一个公共的接地电位。EL4034 和 EL4134 型端子模块有 4 个通道。EL4038 型端子模块则有 8 个通道。输出端由 24V 电源供电。EtherCAT 端子模块的信号状态通过 LED 指示。
| 技术参数 | EL4034 | ES4034 | EL4038 | ES4038 | EL4134 | ES4134 |
|---|---|---|---|
| 输出点数 | 4 | 8 | 4 |
| 电源 | 24 V DC，通过电源触点供电 | 24 V DC，通过电源触点供电 | 通过 E-bus 供电 |
| 信号电压 | -10…+10 V | ||
| 分布式时钟 | yes | ||
| 负载 | > 5 kΩ (短路保护) | ||
| 测量误差 | < 0.1 % (满量程) | ||
| 分辨率 | 12 位 | 12 位 | 16 位 |
| 电气隔离 | 500 Vrms (E-bus/信号电压) | ||
| 转换时间 | ~ 250 µs | ~ 400 µs | ~ 80 µs |
| E-bus 电流消耗 | 180 mA (参见技术文档) | ||
| 过程映像中的位宽 | 4 x 16 bit AO 输出 | 8 x 16 bit AO 输出 | 4 x 16 bit AO 输出 |
| 重量 | 约 85 g | 约 85 g | 约 65 g |
| 工作 / 储藏温度 | 0…+55 °C/-25…+85 °C | ||
| 相对湿度 | 95 %，无冷凝 | ||
| 抗振/抗冲击性能能 | 符合 EN 60068-2-6/EN 60068-2-27/29 | ||
| 抗电磁干扰/抗电磁辐射性能 | 符合 EN 61000-6-2/EN 61000-6-4 | ||
| 防护等级/安装位置 | IP 20/可变 | ||
| 可插拔接线 | 适用于所有 ESxxxx 端子模块 | ||
