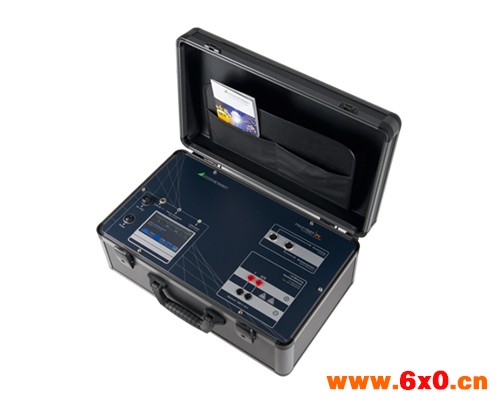

光伏组件测试仪

创新的测试技术确保高精度
• 可测量短路电流Isc，开路电压Uoc，瞬时组件值, Pmax, 内部串联阻抗Rs，内部并联阻抗Rp
• 可显示（计算后）参数包括：峰值功率Ppk内部串联阻Rs，内部并联阻抗Rp，瞬时Upmax, Ipmax, Pmax, Uoc, Isc, FF,Tmod, Tref, Eeff，IV特性曲线图。
• 即时数据转换为STC（标准状态）下的数值
• 最大测量电压可达1000V DC，电流20A DC，功率20KW

• 功率和温度测量采样开尔文四线法确保高精度
• 标准辐照度传感器内置Pt1000温度探头，含装配接头及10米连接线
• 实时辐照度测量，毫秒内的辐照度变化可以响应
• 内部可存储几千组测试数据
• 不间断显示温度和辐照度值
• 辐照度传感器的温度和组件背面温度的分开测量确保了测量

1 STC-标准测试状态
为了进行不同模组及晶格直接的对比，IEC60904及DIN EN60904规定了标准测试状态（1000W/m2,25℃，AM1.5），在此测试条件下的IV特性曲线图由三个量定义：MPP、Voc、Isc。的准确性

• 通用的参考组件接口可以方便更换市场上其他厂家的参考组件

• 可以通过连接电脑实现长时间自动测量，测试间隔可调

• 标配外部电源适配器以便于长时间测量
• 开放式界面可以实现特殊应用下的操作
• 完整的模组及客户数据库实现设备和PC的交互传输
