无论是定子绕组还是转子绕组，不管是软绕组还是硬绕组，在生产制造过程中都会对其端部进行必要的绑扎；从理论上分析，绑扎的目的在于保证绕组与绕组、绕组与绝缘、绕组与关联零部件的相对位置保持不变，并有助于绕组浸漆烘干后的固化效果。
为了达到这个目的，绕组绑扎时会采用热缩性绝缘绑带或绑扎绳，以保证绕组浸漆烘干后，端部呈一个相对坚固的整体。但是绑扎带的热缩性有一定范围，因而在绑扎过程中应保证有一定的拉紧力。
这儿要强调的还有，对于引线的绑扎和固定问题，一方面要保证在绑扎后引线不能进行随意的移动，另一方面还要保证引线与本线连接部分不会受到后期加工的拉扯。鉴于以上原因，绕组端部的绑扎一定要规范，而不能只是停留在形式上的缠绕。
高压电机端部绑扎应用解析
由于电机绕组有同相和异相之分，端部相邻线圈两线棒间就会有相互吸引和排斥作用力产生，为避免由于作用力产生的位移，所以对端部要进行必要的固定，在相邻绕组线棒间侧面间隙中，选择厚度与间隙大小相近的涤纶绳绑紧。

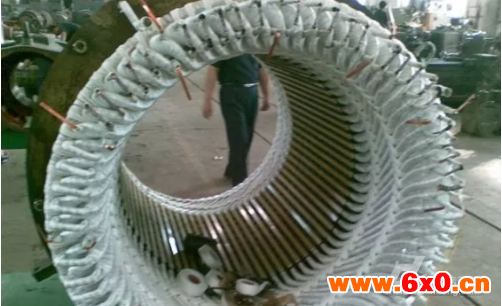

目前，高压电机定子多采用VPI整浸工艺，其绝缘结构是粉云母带包扎线圈，线圈端部用涤玻绳绑扎，线圈与端箍用绳施力绑扎，但也不能太紧，以防止两者接触的部分，不同程度地出现绝缘损伤，使绝缘性能降低。当线圈按工艺要求加热嵌线时，使靠近鼻端线圈端部绝缘软化。这样使绝缘遭到损害，影响使用寿命。
由于高速电机节距较大，极间距离也大，因此，定子绕组普遍存在着端部尺寸长、喇叭口较大等特点。也有的采用大、小线圈，端部内圆线圈呈波浪形，并且下、上层间的间隙极小。为此可在线圈端箍绝缘上平包一层厚4-5mm的涤纶毡，起到与线圈间衬垫作用。因为涤纶毡较软，并有一定的压缩量，能使嵌线绑扎的线圈绝缘不再被端箍压陷，同时也增加了绑扎处的接触面积，保证了线圈与端箍紧密地接触，绕组含漆固化后，会有利于端部在径向和切向的固定。
