数控机床是数控生产线的核心，也是数控生产线中最容易出问题的环节，对数控机床切削刀具破损在线监控是保证产品质量和提高数控生产线效率的关键技术。刀具破损监控的方法很多，例如计算机的图像检测、切削力的在线监控、主轴功率在线监控等方式。
Banner的一些传感器产品可以检测部分刀具破损的情况，例如高性能的激光位移传感器检测钻床钻头的折断，震动温度传感器可以检测刀具破损时机床震动的异常等情况。
”

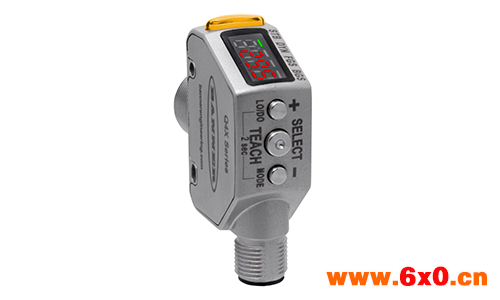

Q4X传感器的特点
1
■ 25-500 mm 检测范围, 黑色目标物不影响距离，毫米级的检测精度
■ 带角度的 四位数显易于观测，数显和按钮易于设置
■ 耐用坚固的构造，抵抗机械碰撞，剧烈震动不影响使用
–FDA 等级不锈钢外壳，IP67, IP68, IP69K 防护等级
–ECOLAB 认证，防止化学物品腐蚀，易于清洗
■ 优异的环境光屏蔽功能
■ 多种检测功能，镗刀及钻头的表面反光不影响检测

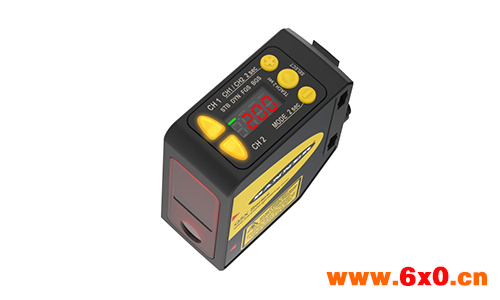

Q5X传感器的特点
2
■ 高能型激光传感器，2类激光
■ 采用三角测量法，检测范围：95mm至2米
■ 双开关量输出，带IO-link接口
■ 4位数显，3个设置按键
■ 响应时间 3ms - 50ms
■ 工作温度 –10 °C 至 +50 °C
■ IP67防护等级
■ 10-30Vdc 供电
■ CE，UL认证
■ 能可靠检测多种非常有挑战性的被测物，例如圆柱形物体，不平整的物体，高反光物体，强吸光物体，彩色的物体，以及透明物体等。
激光位移传感器检测钻头的破损应用
3
某加工行业的著名客户在使用自动加工中心进行钻孔加工时，偶尔会出现刀具折断的情况，在刀具库中会继续使用，会导致连续损坏多个刀具。
该客户测试了欧洲的一种刀具在线检测系统用于检测镗刀的折断，但一套系统需要数万元的成本而无法接受，客户找到了Banner公司，Banner提供了一种基于三角测量法的具有特色功能的激光位移传感器，通过测量传感器到刀具的距离情况来分析刀具是否损坏，该传感器解决了客户的应用需求，客户持续购买了Banner的多种激光位移传感器产品。

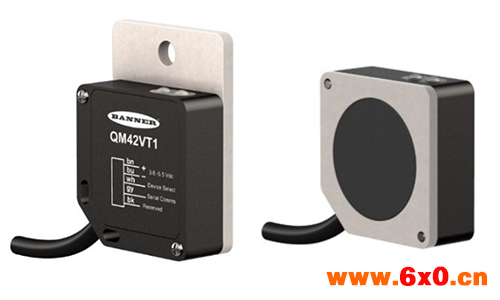

振动传感器的特点
4
Banner的QM42VT使用基于加速度的微电子机械系统，作为振动测量的核心传感单元，它使用先进的信号处理技术来输出数字信号，以表现一个真实的10-1000Hz的均方根速度，除了振动，它还能提供温度数据，振动和温度都可以被追踪，所以用户可以基于机械的历史曲线来设定相关的数据阈值和报警参数，做到对刀具加工时的预防性监控。
