连续式路面八轮平整度仪操作方法

连续式路面八轮平整度仪操作方法：

测试车使用准备

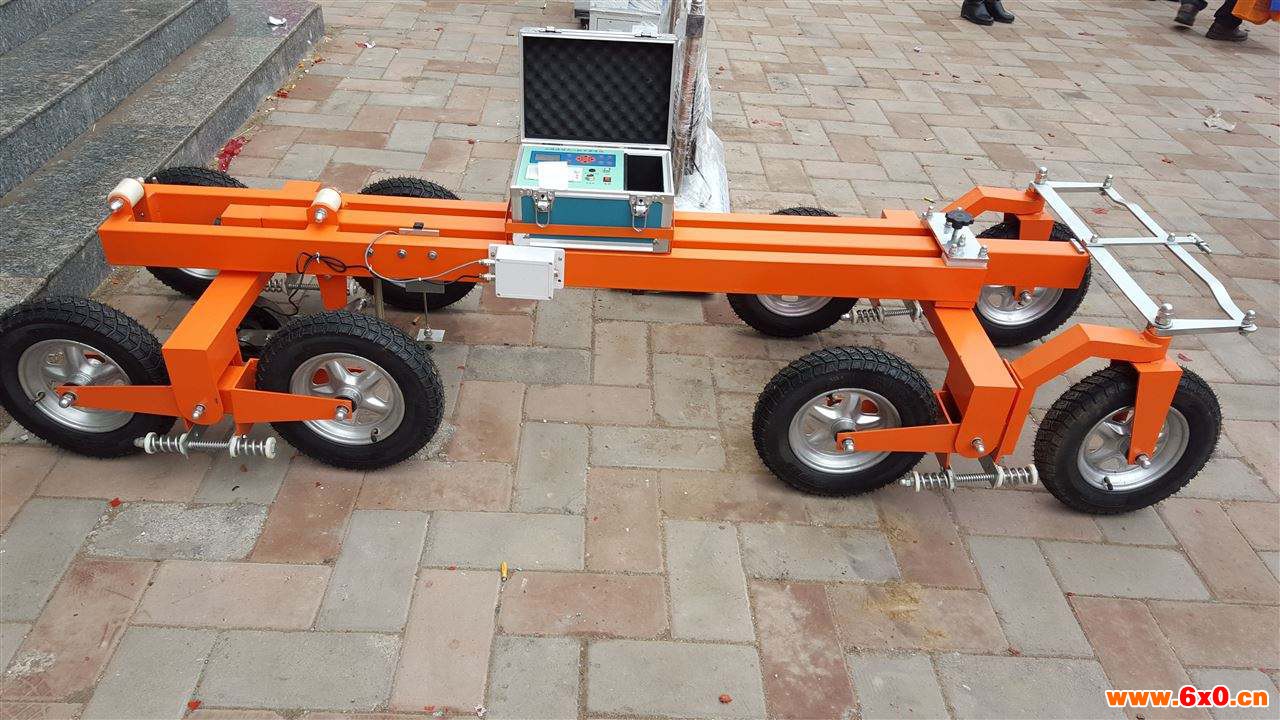

1、连续式路面八轮平整度仪操作方法测试车具有两种状态，一是存放运输状态，一是测量检测状态。在运输时，取下固定螺栓，将前伸缩方管及后家向中间缩进，在用螺拴固定，将测量轮悬起，拓开所有插头。测试检测状态时，取下固定螺栓，机架伸长就位，再用螺栓固定并放下测量轮使其紧贴地面。

2、安装打印纸。见打印机使用说明书。

3、接好各电缆线，连接电缆时要注意方向。

使用步骤

1)设置参数

如果参数不正确则对测试结果有影响，因此首先必须正确设置参数，选择菜单下功能2设置，按［输入］键确认：显示格式：道路　　间隔

 　　　里程　　增减桩号　　路幅

 　超差

 表示道路号、里程号、超始桩号、极限超差值；

 采样间隔(5cm×2＝10cm)，

 极限超差值由人工设定，设置范围从00－99mm；

 采样间隔N01表示每5cm采次样，N02表示每10cm采次样，依此类推可输入不同采样间隔，一般情况下，按规范设置N02即每10cm采次样即可，递增为0，递减为1。

 用数字键输入各参数，每输入一个参数光标会自动移向下一个参数，若输入有误则只有重新选择设置参数输入数据，在整个数据输入完后才能退出设置参数，除非按［复位］键退出。

 2)清除位移传感器

 在检测之前，须使位移传感器显示为零，按清零键，即对传感器进行清零操作。

 3)检测传感器

 在检测之前，须确定位移传感器工作是否正常，选择菜单下功能3测试，按［输入］键确认，此时屏上会显示位移传感器的位移实时值；

 4)清除文件

 在测试过程中每1000个采样点自动存储为一个记录，可连续存储256个记录，为确保有足够的内存，每个测公路在测试前清除原来的纪录，选择菜单功能7删除，用［输入］键确认，屏上显示正在删除。

 5)开始检测

 以上三个步骤做完之后可进行检测，按［启动/停止］键则可开始工作，屏幕上有实时显示采样点数，当采满1000个点时，设置的桩号及里程号自动累加，同时计算结果也显示出来：

R107-----K100-----M100

0001-----X00---N01---F01

T=000　　S＝0.0002

V＝11.00　　P＝0.001

 表示：路名　　　　　里程　　　　　桩号

　采样点数　     　增减　　　　　间隔　　　　路

   　记录总数　     　位移值

   速度　　　     　平整度值

 这些参数及计算结果自动保存为一个记录，按［启动/停止］键结束检测。这些参数的定义见《公路路基路面现场测试规程》(JTJ059－95)。

 6)处理结果

 试验完毕后，可进行打印结果，选择菜单下的6打印打印全部或部分已存记录结果，另外也可用菜单下的5显示功能显示已存记录，显示部分或全部。

7)菜单功能

1、时间　　修改时间　　　　　5、显示　　显示保存记录

2、设置　　设置参数　　　　　6、打印　　打印部分或所有记录

3、测试　　测试传感器　　　　7、删除　　删除所有记录

4、背光　　背景光开关　　　　8、返回

采用选择键移动光标，按［输入］键选择确定；

 8)打印

 种：直接按［打印］键，可打印屏幕(显示什么打印什么)；

 第二种：在菜单中选择打印，则打印部分或所有记录。

 9)测试结束后，关掉电源，取下连接电缆，将仪器置于干燥阴凉处存放。

注意事项：

1.使用本仪器之前先阅读使用说明书，必须每月充一次电，该机升级以后可与笔记本联网。

2.不论主机、仪表或传感器上的接插件在连接时首先应对正位置再连接，不允许硬性连接，否则将损坏接插件。

3.位移传感器的使用一定要调整好安装位置确保在传感器的线性测量范围间内使用。(此类传感器一般在侧杆活动范围的靠下40mm左右部分线性测量区间)

4.使用微机管理操作，能分析出各路段的起伏曲线，一次可以打印多组试验结果。
