价格视频金相显微镜

来源:网络  作者:网络转载   2019-10-09 阅读:72

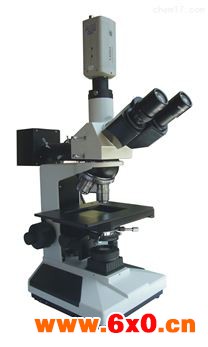

视频金相显微镜是将精锐的光学显微镜技术、先进的光电转换技术、普通的电视机或者电脑完美地结合在一起而开发研制成功的一项高科技产品。

视频金相显微镜是由一个透镜或几个透镜的组合构成的一种光学仪器。是人类进入原子时代的标志。用于放大微小物体成为人的肉眼所能看到的仪器。显微镜分光学显微镜和电子显微镜。 数码金相显微镜就属于光学显微镜的范畴。光学显微镜是在1590年由荷兰的杨森父子所所创。现在的光学显微镜可把物体放大1600倍,分辨的最小极限达0.1微米。

数码金相显微镜又叫金相显微镜,它是将显微镜看到的实物图像通过数模转换,使其成像在计算机上。 从而,我们可以对微观领域的研究从传统的普通的双眼观察到通过显示器上再现,从而提高了工作效率。

视频金相显微镜仪器构造

金相的构造主要分为三部分:机械部分、照明部分和光学部分。

机械部分

(1)镜座:是显微镜的底座,用以支持整个镜体。

(2)镜柱:是镜座上面直立的部分,用以连接镜座和镜臂。

(3)镜臂:一端连于镜柱,一端连于镜筒,是取放显微镜时手握部位。

(4)镜筒:连在镜臂的前上方,镜筒上端装有目镜,下端装有物镜转换器。

(5)物镜转换器(旋转器):接于棱镜壳的下方,可自由转动,盘上有4-5个圆孔,是安装物镜部位,转动转换器,可以调换不同倍数的物镜,当听到碰叩声时,方可进行观察,此时物镜光轴恰好对准通光孔中心,光路接通。

(6)镜台(载物台):在镜筒下方,形状有方、圆两种,用以放置玻片标本,中央有一通光孔,我们所用的显微镜其镜台上装有玻片标本推进器(推片器),推进器左侧有弹簧夹,用以夹持玻片标本,镜台下有推进器调节轮,可使玻片标本作左右、前后方向的移动。

(7)调节器:是装在镜柱上的大小两种螺旋,调节时使镜台作上下方向的移动。

①粗调节器(粗螺旋):大螺旋称粗调节器,移动时可使镜台作快速和较大幅度的升降,所以能迅速调节物镜和标本之间的距离使物象呈现于视野中,通常在使用低倍镜时,先用粗调节器迅速找到物象。

②细调节器(细螺旋):小螺旋称细调节器,移动时可使镜台缓慢地升降,多在运用高倍镜时使用,从而得到更清晰的物象,并借以观察标本的不同层次和不同深度的结构。

(8)转换器:可以在使用时转换不同倍数的物镜。转换物镜后,不允许使用粗调节器,只能用细调节器,是像清晰。

照明部分

装在镜台下方,包括反光镜,集光器。

(1)反光镜:装在镜座上面,可向任意方向转动,它有平、凹两面,其作用是将光源光线反射到聚光器上,再经通光孔照明标本,凹面镜聚光作用强,适于光线较弱的时候使用,平面镜聚光作用弱,适于光线较强时使用。

(2)集光器(聚光器)位于镜台下方的集光器架上,由聚光镜和光圈组成,其作用是把光线集中到所要观察的标本上。

①聚光镜:由一片或数片透镜组成,起汇聚光线的作用,加强对标本的照明,并使光线射入物镜内,镜柱旁有一调节螺旋,转动它可升降聚光器,以调节视野中光亮度的强弱。

②光圈(虹彩光圈):在聚光镜下方,由十几张金属薄片组成,其外侧伸出一柄,推动它可调节其开孔的大小,以调节光量。

光学部分(1)目镜:装在镜筒的上端,通常备有2-3个,上面刻有5×、10×或15×符号以表示其放大倍数,一般装的是10×的目镜。

(2)物镜:装在镜筒下端的旋转器上,一般有3-4个物镜,其中最短的刻有“10×”符号的为低倍镜,较长的刻有“40×”符号的为高倍镜,最长的刻有“100×(油)”符号的为油镜,此外,在高倍镜和油镜上还常加有一圈不同颜色的线,以示区别。

金相的放大倍数是物镜的放大倍数与目镜的放大倍数的乘积,如物镜为10×,目镜为10×,其放大倍数就为10×10=100。
