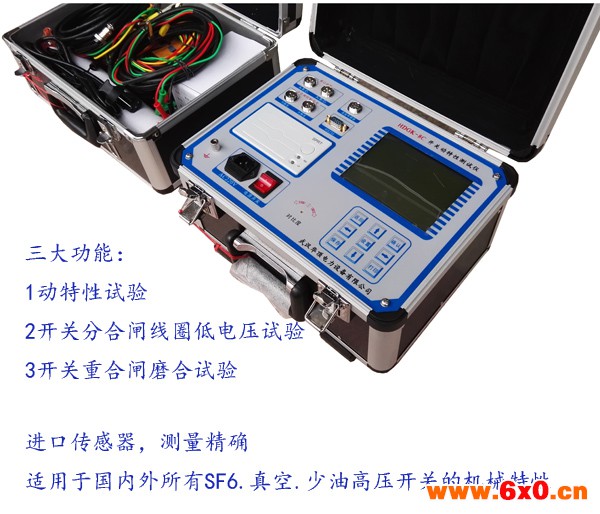

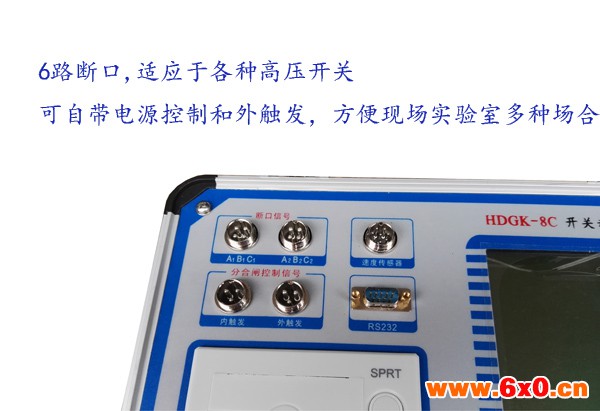

HDGK高压开关机械特性测试仪测6断口功能及介绍

HDGK高压开关机械特性测试仪断口功能介绍

1.  时间测量

1.1  分（合）闸时间

分（合）闸时间是指从开关接到分（合）闸控制信号（线圈上电）开始到开关动触头与静触头一次分开（合上）为止的时间。

1.2  相内同期

　　 同相断口之间，分、合闸时间最大与最小之差。

1.3  相间同期

　   A、B、C三相间，各相中合闸时间最大值之差为合闸相间同期，分闸时间最小值之差为分闸相间同期。

1.4  弹跳次数

弹跳次数是指开关动、静触头在分（合）闸操作过程中分开（合上）的次数。

1.5  弹跳时间

弹跳时间是指开关动触头与静触头从一次分开（或合上）开始到最后稳定分开（或合上）为止的时间。

2.  速度及行程测量

2.1  刚分（刚合）速度

刚分（刚合）速度是指开关动触头与静触头接触时的某一指定时间内，或某一指定距离内的平均速度。本测试仪提供很多开关的刚分（刚合）速度定义数据库，选择了某一类型就选择了刚分（刚合）速度的定义。同时仪器也提供自定义功能，适合那些在数据库里无法列举的开关类型。

2.2  开距、超程

开距是指开关从分状态开始到动触头与静触头刚接触的这一段距离；超程是指开关从合状态开始到动触头与静触头刚分开的这一段距离。

2.3  分（合）闸瞬时速度

分（合）闸瞬时速度是指开关动触头运动时某一小段的平均速度，该小段的长度取决于速度传感器的分辨率，从而每个小段的平均速度反应了开关动触头的瞬时速度。

2.4  分（合）闸最大速度

分（合）闸最大速度是指分（合）闸瞬时速度中的最大值，一般来说，该值应出现在开关刚分开或合上的这一段，这一点可从速度-行程曲线中判断。

2.5  分（合）闸平均速度

分（合）闸平均速度是指开关动触头在分（合）闸过程中，10%行程到90%行程与此行程对应的时间之比。同时仪器提供自定义功能。

2.6  行程-时间曲线

行程-时间曲线是开关动触头运动过程中每一个时间单元对应的行程关系曲线。
