仪器界面介绍
仪器采用超大高清晰液晶显示器，开机后，显示试验项目：常规试验、重合闸试验、低电压试验；

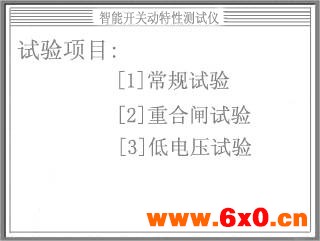

图1
一共有三种试验可供选择：常规试验、重合闸试验、低电压试验。默认为常规试验，按下面板上的 “确认”按钮后，进入常规试验界面，如图2所示。

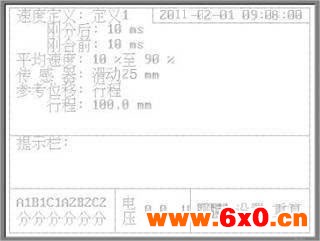

图2
屏幕上方显示的是部分试验设置信息以及日期时间显示。
屏幕左下方显示的是目前断口的实时状态。
光标默认显示在“测试”上。
通过面板上的左、右箭头按键，可以将光标移到“设置”或“重算”上。
可以使用键盘上的上箭头“↑”或下箭头“↓”来选择需要修改的配置，当前可修改的配置立刻会变成黑白反色光标显示，然后用左箭头“←”或右箭头“→”来更改所选的配置值。所有修改完成之后，按下键盘上的“退出”按键就修改成功了。返回后，光标会停到“测试”上。按下键盘上的“确认”按钮，就可以根据刚才的试验配置来进行开关试验。此时，界面如图3所示。

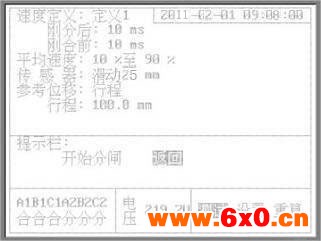

图3
显然，目前断口状态为合闸，仪器会自动识别并提示，需要做分闸试验，故显示的是“开始分闸”。完成分闸试验后，需要做合闸试验，界面如图4所示。
图4
这样，就完成了一次分合试验，之后界面如图5所示：

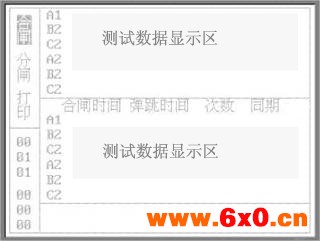

图5
断口波形、S-t曲线以及各种试验结果将显示在以上界面中。
如果按下右箭头“→”或左箭头“←”，还可以看到更多的试验数据，例如：相内同期、相间同期等。如果按下下箭头“↓”或上箭头“↑”，可以选择观察分闸数据或打印整个试验数据。例如，将光标移到“打印”处，再按下“确认”按键，那么打印机就会将本次试验数据打印出来。
对于重合闸试验以及低电压试验，操作方法与常规试验类似，在此，不再叙述。
如果要在台式电脑上分析试验数据，可以在做试验时，将U盘插入USB接口。做完试验后，按下“保存”。注意，某些劣质U盘仪器可能无法识别，因此，推荐使用厂家所配置的U盘型号。
按面板上的“功能”键按钮并确认后，可以用于打开以前保存到U盘中的测试数据。选择“时钟”选项，可以用来调整仪器时钟。
1. 测试项目
1.1 时 间：完成各类开关固有分、合闸时间、相间同期、相内同期和所有断
口同期；
1.2 重 合 闸：一次性测量金属短接时间（合—分）、无电流间隔时间（分—合）及（分—合—分、合—分—合）；
1.3 低 电 压：仪器自带DC30-250V/20A(短时)数字调节操作电源,自动完成开关低电压试验并记录电压值；
1.4 弹 跳：分闸弹跳时间、合闸弹跳时间、弹跳次数、弹跳波形图；
1.5 速 度：刚分、刚合速度、最大速度、平均速度,并绘制“行程—时间（S-t）” 曲 线;配备三种传感器，几乎含盖所有开关的速度测试；
1.6 行 程：开距、超程、过冲时间、过冲行程、时间、幅度；
1.7 电 流：分、合闸线圈电流，30A量程；
1.8 数据管理：大容量数据管理硬盘、高速运算处理器、超大高亮液晶显示、对话操作方式。
