VIKING PUMP威肯填料密封泵KK124A海历克大量现货

Viking泵是IDEX公司的一个部门,在设计和制造旋转式正排量泵方面处于世界ling先地位,可用于一些最棘手的应用。自1911年以来,我们的创新产品成为几乎所有行业成功运营的关键因素-从军事,食品和饮料到化学品,燃料和塑料-可靠地泵送薄,厚,热,冷,液体,固体的材料,等等。

VIKINGPUMP威肯填料密封泵KK124A参数:

容量:0-500GPM,1-114立方米/小时

粘性:28-2000000SSU,1-440000CST

压力:14-200PSI

温度:-60+450°F,-51+230°C

VIKING PUMP威肯填料密封泵拆卸:

1.拆卸之前需在泵盖和泵壳注明标记,确保能够重新正确

安装。泵盖上偏置的惰轮轴必须位于端口通路正中,以确保泵内的液体顺畅流通。

拆下泵盖。避免让惰轮脱离惰轮轴。拆卸时可以将顶端翘起以防止发生脱离情况。注意避免损坏盖垫片。如果泵配备了卸压阀,则无需将其从顶盖上拆下或者在该点拆除。参见第10页的卸压阀说明。如果泵盖是带夹套,在拆卸时它会与泵盖分离。泵盖和夹套板之间的垫片必须完全拆除。在装配泵时需使用一个新的垫片。

2.拆除惰轮和轴套部件。

3.用一节硬木或黄铜通过端口通路插入转子齿之间以防轴转动。使用活动扳手将锁紧垫圈的柄脚弄弯,从轴上拆除锁紧螺母和锁紧垫圈。

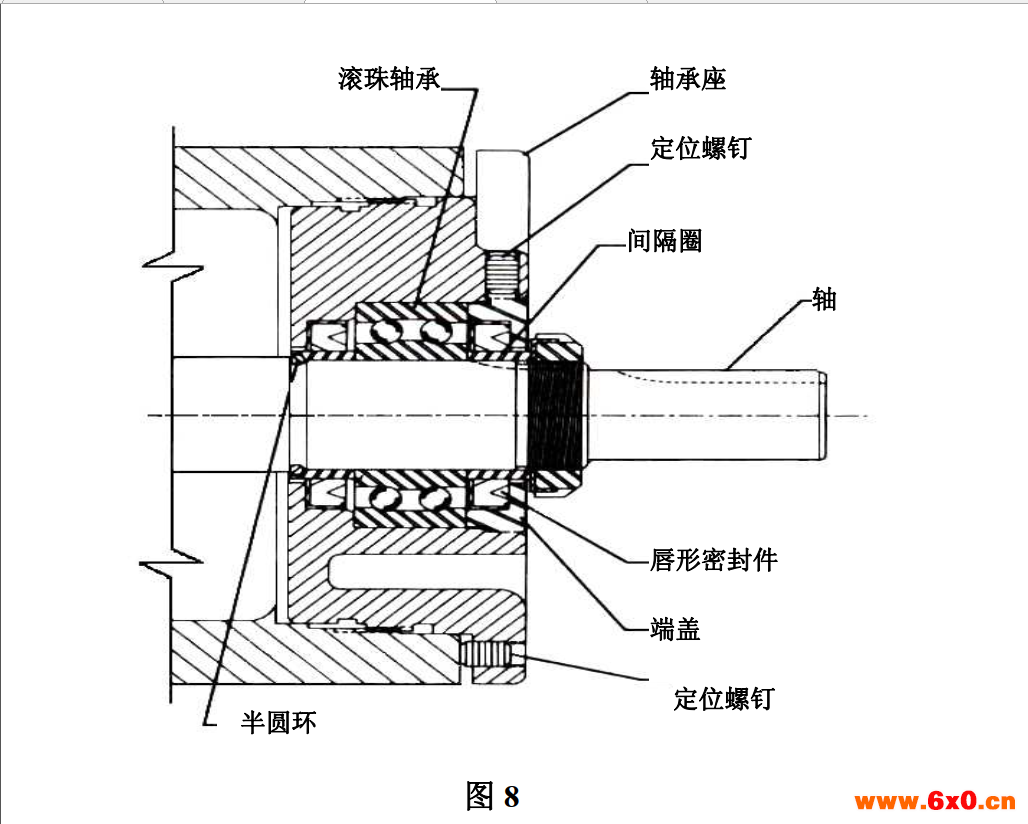

4.松开轴承座表面的定位螺钉,将轴承座部件从支架上拆除。参见图8。

5.将内垫圈环下面的一-对半圆环从轴杆上拆下。“H”和“HL”尺寸的泵上并没有半圆环。

6.从填料箱上拆下填料盖螺丝和滑出填料盖,然后将填料拆下。

注:在拆卸填料泵时,参见从第3页开始的集装式密封件更换部分。

7.小心将转子和轴拆下,避免损坏支架轴套。

8.拧开轴承座凸缘上的两个径向定位螺钉,然后用活动扳手将外部端盖以及轴承外部间隔圈环拆除。

9.把双排滚珠轴承、隔板和轴承内部间隔圈环从轴承座上拆下。

10.彻底清洁所有部件并检查是否存在磨损和损坏。检查唇形密封件、轴承、轴套和惰轮轴,如有必要请进行更换。检查所有其它零件是否有缺口、毛刺及过度磨损的情况,如有必要请进行更换。使用清洁溶剂清洗轴承。使用压缩空气喷吹轴承。避免让轴承空转;用手慢慢转动轴承。轴承空转会损坏轴承圈和滚珠。确保轴承清洁,在其表面涂上一层薄薄的油并检查粗糙度。用手转动外部座圈可以检测轴承的粗糙度。

11.泵壳安装到支架上时,可以检查是否有磨损或损坏。

VIKINGPUMP威肯填料密封泵装配:

1.安装支架轴套。如果支架轴套上有润滑油凹槽,安装套管时必须使凹槽在支架上处于整6点的位置。对于石墨轴套,请参见第11页石墨轴的安装。

2.在转子轴组件轴上涂上一层油。从右至左转动支架轴套中的轴,缓缓将转子推入泵壳。

3.在情轮轴上涂上油,把惰轮和轴套安装在泵盖中的情轮轴上。如果使用的是石墨轴套,请见第11页石轴套的安装.

4.使用厚度为.010至.015英寸的垫片将泵盖和情轮安装到

泵上。泵的顶盖和泵壳应该在拆卸之前注明标记以确保能够重新正确组装。如未标记,请确认情轮轴(偏置在泵顶盖上)方向已位于端口通路正中,从而证泵内的液体顺畅流通。如果泵上装有夹套板,则同时安装一一个新的垫圈。均匀拧紧泵盖螺丝.

5.在装配填料泵时,应使用与泵送液体相配的密封垫。装上密封垫,将结合点从轴杆的一端移至另一端。在填料上涂上润滑油、油脂或者石墨以便进行装配。安装填料盖、螺丝和螺母。确保安装的填料盖呈直角,各个螺母拧紧程度-致。拧紧螺母直到填料盖正好贴在密封垫上。

6.将内间隔圈套至轴杆上,凹槽一端朝向转子。“H”和“HL”型号泵的轴承间隔圈没有凹槽。将一对半圆环套在轴承上,并将内间隔圈套至半圆环以使其固定。“H”和“HL"型号泵无半圆环。

7.将唇形密封件(唇缘朝向轴杆末端)安装到轴承座中,将轴承座转入支架中。

8.在滚珠轴承上涂上-一层润滑脂,然后套在轴杆上并推入轴承座中。

9.安装唇形密封件(唇缘面向轴杆末端),使轴承间隔圈位于端盖外围。将端盖转入轴承座中,直到与轴承压紧。用两颗定位螺钉将其固定在轴承座凸缘上。

10.将锁紧垫閣和锁紧螺母套至轴上。用一节硬木或黄铜通过端口通路插入转子齿之间以防轴杆转动。对于H和hL型泵用50-70-ft.b的扭矩,或者对于K、KK、L、LQ、LL型泵用100-130-t.Ib的扭矩拧紧锁紧螺母。将锁紧垫圈的一个引脚弯入锁紧螺母的槽内。如果柄脚没有与槽对齐,拧紧锁紧螺母直至对齐。如果没有拧紧锁紧螺母,或者锁紧螺母未与锁紧垫圈的柄脚完全啮合,轴承将会出现故障并且导致泵损坏。从端口通路移除硬木或黄铜。

填料泵头:124A,H126A,H123A,H127A,HL124A,HL126A,HL123A,HL127A,K124A,K126A,K123A,K127A,KK124A,KK126A,KK123A,KK127A,L124A,L124AE,L126A,LQ124A,LQ124AE,LQ126A,LQ123A,LQ127A,LL124A,LL124AE,LL126A,LL123A,LL127A

机械密封泵头:H4124A,H4124B,H4126A,H4123A,H4127A,HL4124A,HL4124B,HL4126A,HL4123A,HL4127A,K4124A,K4124B,K4126A,K4123A,K4127A,KK4124A,KK4124B,KK4126A,KK4123A,KK4127A,L4124A,L4124AE,L4124B,L4126A,LQ4124A,LQ4124AE,LQ4124B,LQ4126A,LQ4123A,LQ4127A,LL4124A,LL4124AE,LL4124B,LL4126A,LL4123A,LL4127A
