变压器的中性点不接仪器，不接大地。接好仪器地线。将电源线一端插进仪器面板上的电源插座，另一端与交流220V电源相联。
注意：切勿将变压器的高低压接反！

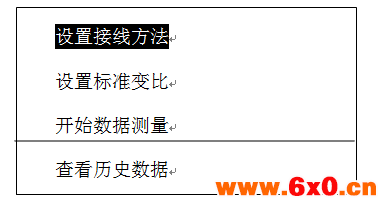

2.打开仪器的电源开关,稍后液晶屏上出现主菜单，如下图
选中的菜单反向显示（黑底白字）
此时可 按 “ ↑”键 选择功能菜单
按 “确认”键 执行相应功能
注： 按下按键，放开按键，为一次按键输入

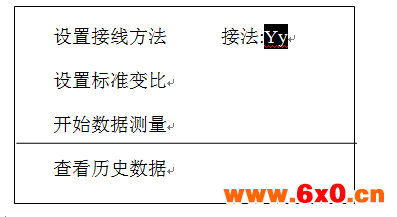

3．接法设置,进入接线方法设置后，液晶屏显示如下
此时 按“ ↑ ” 键选择接法
按“确认” 键保存接法，返回主菜单

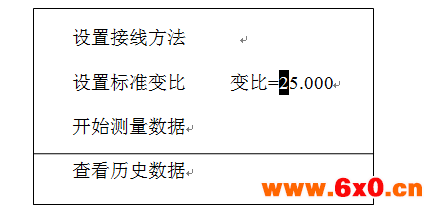

4．设置标准变比,进入标准变比设置后，液晶屏显示如下
此时按“ → ”键选择数据位,选中的数据反向显示
按“↑”“↓”键修改数据
选中数字后，按“↑”“↓”键，数字由0到9循环变换，如果是一位，数字只
能由1到9循环变化，不会出现0 。
选中小数点后，按“↑”“↓”键，小数点循环移动。

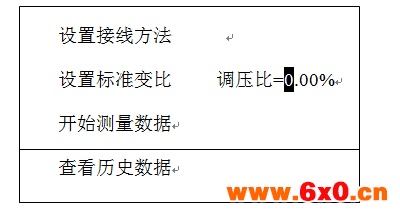

按“确认”键保存变比后，液晶屏显示如下
调压比的设置方法和标准变比的设置方法相同。
按“确认”键保存调压比后，返回主菜单
注意:设置的标准变比为线电压之比,与QJ35电桥不同,不需要换算!
变比调压比设置实例
例1. 变压器的电参数为
接法:Yy
电压比:10000V±5×5%/400V
接法设为:Yy
标准变比设为：10000/400=25
调压比设为： 5.00%

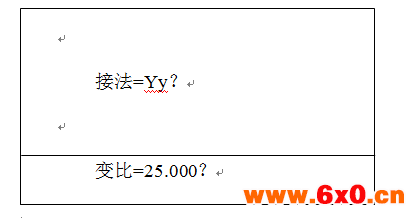

选择“开始数据测量”，按“确认”键后，显示如下
每按“↑”键一次,变比增加25.000×5%,即1.25。每按“↓”键一次,变比减少1.25。新的标准变比直接显示在屏上,按确认键,即可测量出结果。
例2. 变压器的电参数为
接法:Yy
电压比:高压1分接10500V，2分接10000V，3分接9500V，低压400V
接法设为:Yy
测量1分接时，
变比设为10500/400=26.250
调压比设为： 0.00%

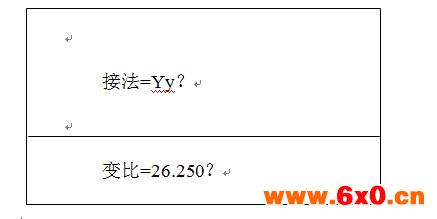

选择“开始数据测量”，按“确认”键后，显示如下
按确认键,即可测量。
测量2分接时，
变比设为10000/400=25.000
调压比设为： 0.00%
选择“开始数据测量”，按“确认”键后，显示接法和变比后,按确认键,即可测量。
测量3分接时，
变比设为9500/400=23.750
调压比设为： 0.00%
选择“开始数据测量”，按“确认”键后，显示接法和变比后,按确认键,即可测量。

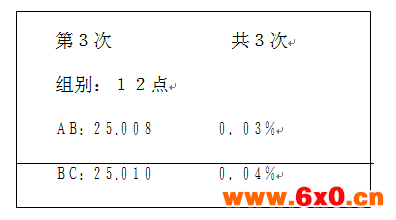

2分接测量完成后,显示如下
每次测量完成后，仪器自动保存数据，最多保存30个数据,超过3０后，本次数据存入第30次，一次数据清除，即先进先出。
一行左边显示本次数据在历史数据中的位置，右边显示历史数据的个数。第二行为组别。第三行左边为AB相的变比,第三行右边为AB相的相对误差,依此类推。如果测单相变压器,只有前三行显示。如果实测变比的相对误差大于１0 %,显示“＞１０％”, 如果实测变比的相对误差小于-１0 %,显示“<-１０％”。
按“↑”键，查看历史数据。
按“←”键，进入打印菜单，可打印本次数据，打印全部数据，可清除全部历史数据。按确认键，返回主菜单。
1、 变比测量范围：1-10000。
2、 精度：1-1000 0.2% 1000-10000 0.5%。
3、 电源：220V±10%，50HZ。
4、 组别：1-12
5、 工作温度：0-40℃。
6、 环境湿度：小于80%不结露。
7、 外型尺寸：400×290×170MM3
