颗粒图像分析仪操作说明

1.颗粒图像采集

点击“Rise-3002颗粒图像分析系统.exe”中的“图像采集”进入图像采集界面，选择合适的物镜在“图像采集”界面中观察到清楚的图像停止采集，将图像保存到合适的目录下。

2.颗粒分析测量

（1）在“颗粒图像分析”界面打开刚才保存的图像

（2）点击“图像处理” 选择“亮度对比度调整”，分别选择输入合适的亮度、对比度值使图像更清楚（还可进行颜色调整、中值滤波、图像反相等）；图像处理完以后就可以进行“目标处理，首先选择“自动分割”将颗粒进行分割（也可选择“图像分割”“颜色分割”进行手动分割），然后选择“填充空隙” “清除微粒”输入合适的值将图像中的杂质粒子去掉，点击“清除边界目标”将边界目标去除，对于重合在一起的颗粒可以选择“手工清除” ；最后选择“颗粒切分”将颗粒切分开来。

（图像操作处理的宗旨就是确保在尽可能充分统计颗粒的情况下，让颗粒和背景区分的更明晰）

（3）进行颗粒测量

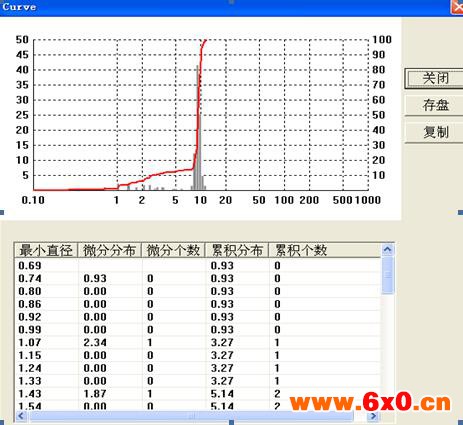

选择观察颗粒时用的物镜的倍数及单位。然后点击“图像测量”  “颗粒测量”输出测试结果，也可在图像测量窗口选择“直线测量”或“三点测量平行线”

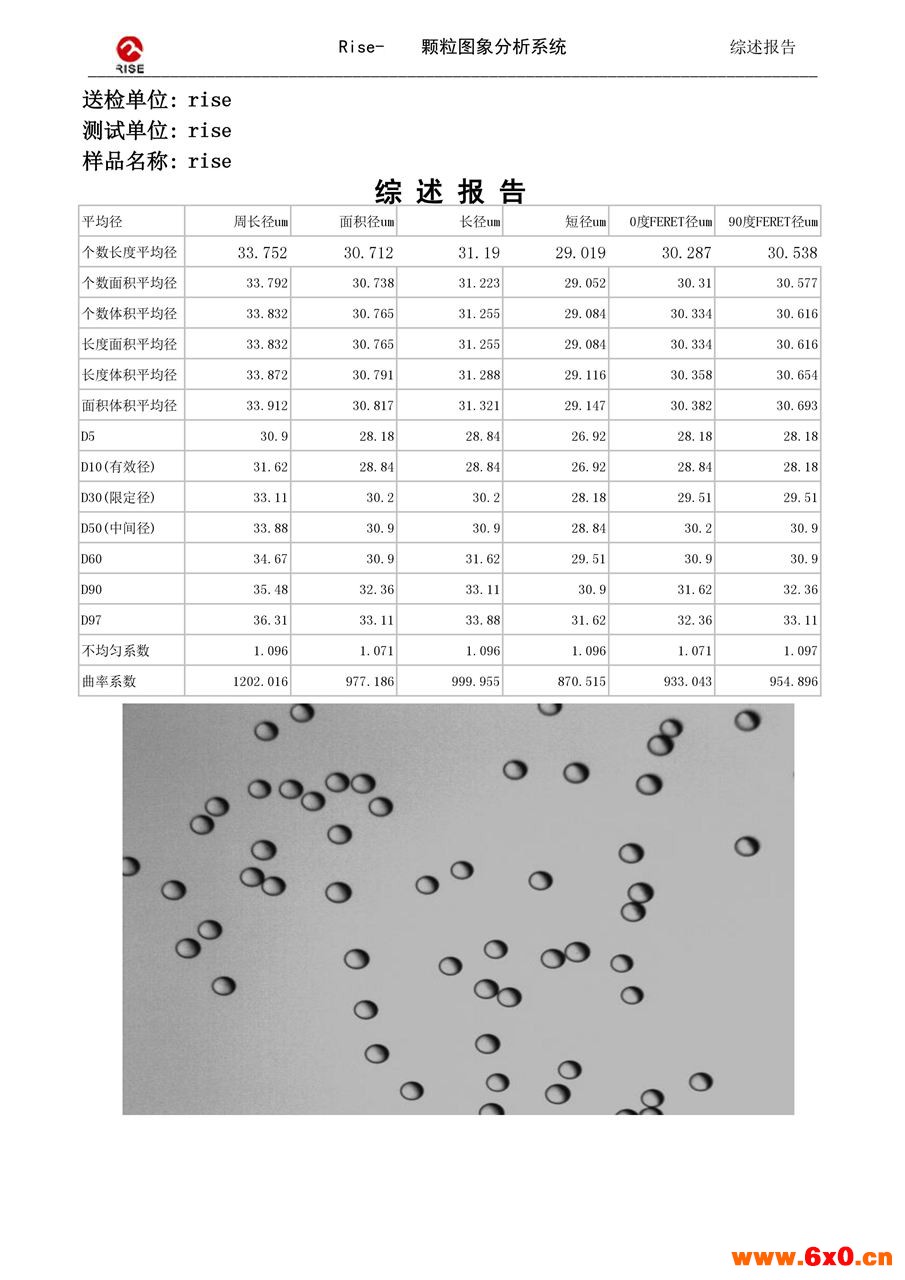

也可在图（1）中选择“报告”直接输出Excel测试报告，并可根据需要选择报告进行打印。

符合GMP要求，具有审计追踪等功能。
