固定污染源排气中颗粒物测定方法

　　我国固定污染源废气低浓度颗粒物的测定方法目前主要有三种，分别是重量法、微量振荡天平法和β射线法，三者的原理和使用各不相同，一定要认真选择。

　　颗粒物是我国重点控制的主要污染物之一，是大多数固定污染源必测的污染因子，颗粒物是指燃料和其他物质在燃烧、合成、分解以及各种物质在机械处理中所产生的悬浮于排放气体中的固体和液体颗粒状物质。颗粒物的产生分为自然源和人为源，人为源主要来自煤的燃烧、机动车排放和一些工业生产过程。

　　随着环境管理日趋严格及环境污染治理技术不断进步，尤其是全国大气污染源自动监测工作已全面展开，针对脱硫后管道内颗粒物浓度低、温度低、湿度高的“二低一高”状况，环保部于2017年发布实施了《固定污染源废气低浓度颗粒物的测定重量法》。现阶段，颗粒物监测分析方法有《固定污染源排气中颗粒物测定与气态污染物采样方法》、《锅炉烟尘测试方法》和《固定污染源废气低浓度颗粒物的测定重量法》。

　　河北省等个别省市已发布相关便携式颗粒物监测方法标准《固定污染源废气颗粒物的测定β射线法》，山东省生态环境厅也于日前组织编制了地方环境标准《固定污染源废气颗粒物的测定β射线法》，现已发布了征求意见稿。

　　β射线吸收法测定颗粒物已广泛应用于环境空气中PM10、PM2.5的监测，且技术已较为成熟。

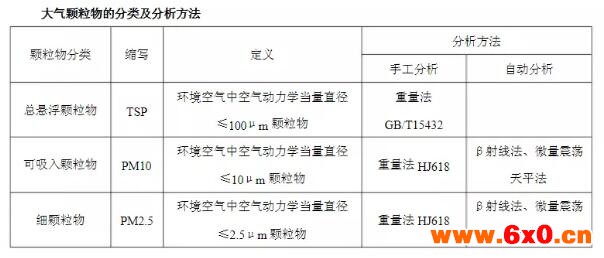

　　重量法、微量振荡天平法和β射线法的原理介绍及比较

　　1 重量法

　　我国目前对大气颗粒物的测定主要采用重量法。其原理是分别通过一定切割特征的采样器，以恒速抽取定量体积空气，使环境空气中的PM2.5和PM10被截留在已知质量的滤膜上，根据采样前后滤膜的质量差和采样体积，计算出PM2.5和PM10的浓度。必须注意的是，计量颗粒物的单位ug/m3中分母的体积应该是标准状况下(0℃、101.3kPa)的体积，对实测温度、压力下的体积均应换算成标准状况下的体积。

　　环境空气监测中采样环境及采样频率要按照HJ.T194的要求执行。

　　2 微量振荡天平法

　　微量振荡天平法TEOM微量振荡天平法是在质量传感器内使用一个振荡空心锥形管，在其振荡端安装可更换的滤膜，振荡频率取决于锥形管特征和其质量。当采样气流通过滤膜，其中的颗粒物沉积在滤膜上，滤膜的质量变化导致振荡频率的变化，通过振荡频率变化计算出沉积在滤膜上颗粒物的质量，再根据流量、现场环境温度和气压计算出该时段颗粒物标志的质量浓度。

　　微量振荡天平法颗粒物监测仪由PM10采样头、PM2.5切割器、滤膜动态测量系统、采样泵和仪器主机组成。流量为1m3/h环境空气样品经过PM10采样头和PM2.5切割器后，成为符合技术要求的颗粒物样品气体。

　　样品随后进入配置有滤膜动态测量系统(FDMS)的微量振荡天平法监测仪主机，在主机中测量样品质量的微量振荡天平传感器主要部件是一支一端固定，另一端装有滤膜的空心锥形管，样品气流通过滤膜，颗粒物被收集在滤膜上。在工作时空心锥形管是处于往复振荡的状态，它的振荡频率会随着滤膜上收集的颗粒物的质量变化发生变化，仪器通过准确测量频率的变化得到采集到的颗粒物质量，然后根据收集这些颗粒物时采集的样品体积计算得出样品的浓度。

　　3 β射线法

　　β射线仪则是利用β射线衰减的原理，环境空气由采样泵吸入采样管，经过滤膜后排出，颗粒物沉淀在滤膜上，当β射线通过沉积着颗粒物的滤膜时，β射线的能量衰减，通过对衰减量的测定便可计算出颗粒物的浓度。

　　β射线法颗粒物监测仪由PM10采样头、PM2.5切割器、样品动态加热系统、采样泵和仪器主机组成。流量为1m3/h的环境空气样品经过PM10采样头和PM2.5切割器后成为符合技术要求的颗粒物样品气体。

　　在样品动态加热系统中，样品气体的相对湿度被调整到35%以下，样品进入仪器主机后颗粒物被收集在可以自动更换的滤膜上。在仪器中滤膜的两侧分别设置了β射线源和β射线检测器。随着样品采集的进行，在滤膜上收集的颗粒物越来越多，颗粒物质量也随之增加，此时β射线检测器检测到的β射线强度会相应地减弱。

　　由于β射线检测器的输出信号能直接反应颗粒物的质量变化，仪器通过分析β射线检测器的颗粒物质量数值，结合相同时段内采集的样品体积，最终得出采样时段的颗粒物浓度。配置有膜动态测量系统后，仪器能准确测量在这个过程中挥发掉的颗粒物，使最终报告数据得到有效补偿，理接近于直实值。
