为了避暑,我们有暑假或高温假。

       那大家有没有想过,显微镜因为高温会产生一些问题?那这些问题又应该如何避免呢?一旦出现了问题,我们又该如何处理呢?

       今天我们就来探讨一下显微镜的日常养护!

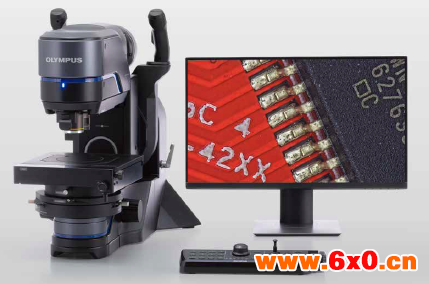

工业显微镜的安放环境:

  • 干净、干燥、防震

  • 避免阳光直射

  • 恒温、恒湿(空调房间)

  • 净化无尘车间

清洁工具:

  • 清洁液:用于清洁光学、金属、油漆表面。

  • 溶液瓶:盛放混合液的容器,方便沾取,避免挥发。

  • 镊子:擦拭工具,要求头部细长,便于卷纸,避免尖头过于尖锐,划伤表面。

  • 擦镜纸:长纤维制成,避免纸张纤维对光路污染,为降低成本也可使用脱脂棉或脱脂棉线。

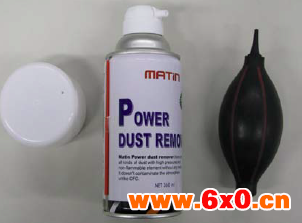

  • 气球:产生气流,吹除物体表面的浮尘及颗粒物。

  • 电吹风:用于加热使用粘接剂(如不干胶)的粘合面,以便于分解。

  • 羽毛:比较柔软,适合清洁易损表面,如反光镜。

  • 放大镜:可以倒转目镜代替,用于微小区域的表面状态观察。

清洁液:

  • 混合液:由“无水乙醇 : 无水乙mi=3 : 7混合而成,其中乙醇为有机溶剂,主要担负清洁作用,乙mi为挥发剂;特点是配制及使用方便,清洁效果良好,对人体影响小,缺点是易挥发,易燃,有微量表面残留。

  • 中性清洁液:如肥皂水、洗洁精、清洁剂、去污剂等品种,主要用于显微镜机身表面的清洁,不适用于光学器件。

  • 除霉剂:专门用于去除光学部件上霉菌污染的化学膏体,效果明显。使用后需要用混合液作二次清洁。

  • 压缩空气:罐装高压空气,通过高压高速气流吹掉特殊光学部件表面的附着物,主要用于高度易损表面的清洁,对人体无害,无表面残留。

  • 纯净水:纯净水在某些场合也可以作为清洁液的一种,比如电生理试验室的设备经常发现盐类结晶,使用纯净水融化是一种安全的手段。









各种光学部件的清洁方法:

1、目镜、物镜的清洁:

         卷纸方法:如图所示

         清洁方法:

  • 先用吹气球或压缩气罐将浮尘及坚硬颗粒吹掉。

  • 按右图所示方向从镜片的中心转圈向外沿推,擦拭时注意按压的力度,过度用力可能导致划痕。

  • 清洁物镜顶部等细小的透镜时,将纸卷压在镜片上,通过转动镜头擦拭。

  • 擦拭时蘸取清洁液,切忌干擦。

 2、大面积光学部件的清洁 :

       卷纸方法:如图所示,将擦镜纸卷在食指上。



        清洁方法:如图所示,食指在表面上以均匀的压力和速度单向抹向外侧。

3、单片独立透镜或滤光片的清洁:

     卷纸方法:使用大面积折纸按下图折叠。

     清洁方法:如下图左手手持镜片,右手以擦镜纸按箭头所示方向擦拭:

4、易损表面的清洁:

      清洁方法:部分光学表面属于表面软镀膜,擦拭时极易划伤,需要特别注意

   (例如表面镀膜反光镜、荧光滤色镜、部分非球面镜等),擦拭前为避免表面上浮尘          颗粒划伤,先用吹气球或压缩空气吹除。

      使用羽毛:将羽毛浸入清洁混合液,取出后甩去多余液体,然后沿着一个方向扫过           镜面。

其他注意事项

  • 蘸取的混合液不易太多,如蘸取太多应适当甩干。

  • 清洁前先哈气,有利于各种污物特别是干涸凝固在光学表面的污物清除。

  • 针对某些特殊部位的污渍,使用中性清洁液及润滑剂(非有机溶剂)等。

  • 不要重复使用擦拭过擦镜纸,特别是最后一次清洁时。

光路污染的判断

显微镜的光学部件有物镜、目镜、观察筒、聚光镜和光源聚光镜。

光学部件又是由棱镜、透镜等光学零件组成,这些光学零件大部分都密封在各光学部件的内部,通常情况下这些内部光学零件并不容易受到污染。

但物镜、目镜、聚光镜、光源聚光镜等仍有部分光学零件的表面暴露在外部。

放置在实验室中的显微镜,由于空气中的浮尘,使用显微镜时使用者皮肤接触,说话时产生的唾液飞沫,高倍物镜使用的浸油,液体物质污染的标本表面等种种因素,使得物镜、目镜、聚光镜顶镜、光源出口等外露表面极其容易受到污染,从而影响观察效果。所以,在日常的使用过程中应该经常进行清洁和维护。

1、目镜污染的判断

       目镜表面污染:指暴露在外部的目镜顶镜污染,主要由空气浮尘、人眼皮肤油脂接触、唾液飞沫等原因造成。通过正面观察往往不容易看到目镜是否被污染。

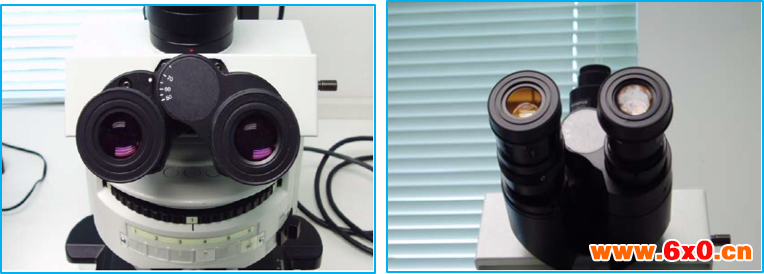

      检查方法:正面观察不容易看到污染现象,当视线偏离光轴一个角度时,表面层特殊的反光现象很容易被看到,如图所示。

       目镜内部透镜污染:因经常性的拔出目镜、或自行分解目镜透镜组造成,透镜内部灰尘污染会造成视野中产生点状阴影,但是静止不动时不容易被察觉。

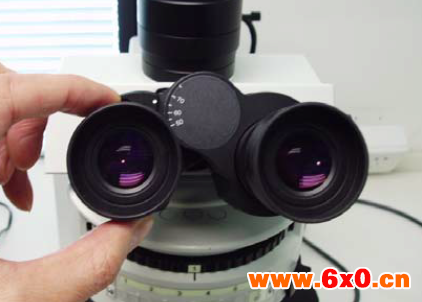

       检查方法:目视观察时转动目镜,如果视野中发现有移动的阴影,说明目镜透镜组的某个光学面存在污染。用此方法还可以检查出目镜外表面极其微小的污染点。

2、物镜污染的判断

      物镜日常使用时,由于工作距离短,顶镜非常容易接触到标本上的浸油、封片胶、水珠等污染物,污染物常常积累在顶镜处,会严重影响观察效果。

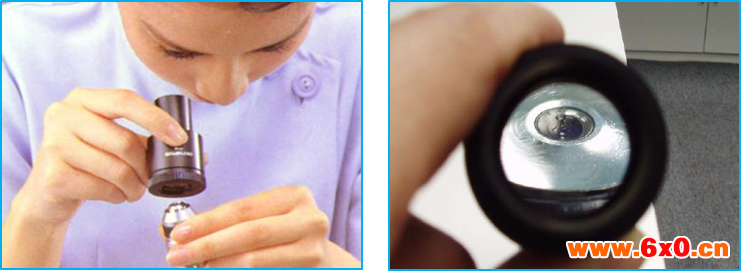

       检查方法:顶镜由于面积极小,肉眼观察比较困难,检查时需要借助辅助工具如放大镜等,实际工作中可将10X目镜倒过来使用,替代放大镜,见图。经目镜放大后的物镜表面污染可以很容易看到。

3、光路中其它部位污染的判断

      取下目镜,适当调节光源强度,并按以下方法检查。

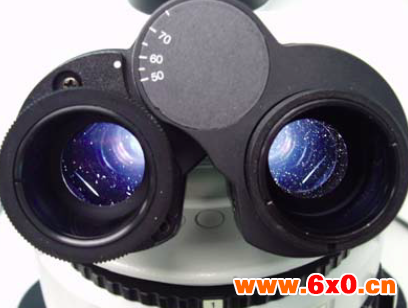

  • 增加光源强度,视线偏离光轴,可以看到光路中粉尘类污染。如图所示。

  • 减弱光源强度,视线平行光轴,可以看到深层光路的污染情况,如中间附件、镜头、出光口等部位。

4、光路污染的其它检查方法

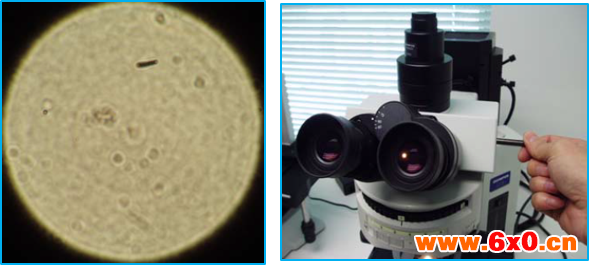

  • 缩小孔径光栏,可以观察到光路中存在的微小污点、灰尘等类型的污染。

  • 拉动光路切换杆,如果发现视野里存在移动的阴影,可以确认污染存在于分光棱镜上。

5、图像系统的污染判断

一般图像系统的污染,主要体现在采集图像时,显示区域存在可见的阴影。阴影的性质一般是颗粒状异物的遮挡。判断图像系统的污染一般涉及 CCD和“接口适配器”两部分。

污染判断顺序:

在 C型接口适配器处平稳转动 CCD,同时实时预览同步观察,如果此时阴影在浏览区的位置没有变化,仅仅是图像层转动,则说明污染物在 CCD上。

固定“C型接口适配器”处,使用专用工具松开 “适配器安装面”的紧固螺丝,平稳转动 “CCD +适配器”,如果阴影不动则可以判断污染在专用适配器的内部透镜上。如果阴影仍然转动,则污染物很可能在显微镜内部,可参考显微镜部分的判断方法。
