德国GSR电磁阀技术数据及产品应用

德国GSR电磁阀技术数据及产品应用
GSR电磁阀控制模式伺服控制，必需压力 柱座阀结构 连接内螺纹G1/4-G2
德国标准ISO 228/1（BSP）其他连接方式，如按要求提供NPT可选安装，zui好是立式
驱动器 打印区域2-30条（见第2页表） 流动介质清洁、中性、气态和
液体介质  最大粘度22 mm/s  温度范围介质：10-C至80-C  环境：-10+C至+50+C
鉴于以下限制：   第4页描述   黄铜阀壳2.0402   不锈钢1.4571
金属。内部黄铜和不锈钢   密封丁，氟橡胶，三元乙丙橡胶，聚四氟乙烯
AC~24V、110V、230V连接电压    直流电=12V，24V
根据要求提供附加连接电压    电压公差-10%/+10%   功耗.032=11瓦   .012=18瓦
防护等级IP65DIN 60529   开始时间100%ED-VDE 0580

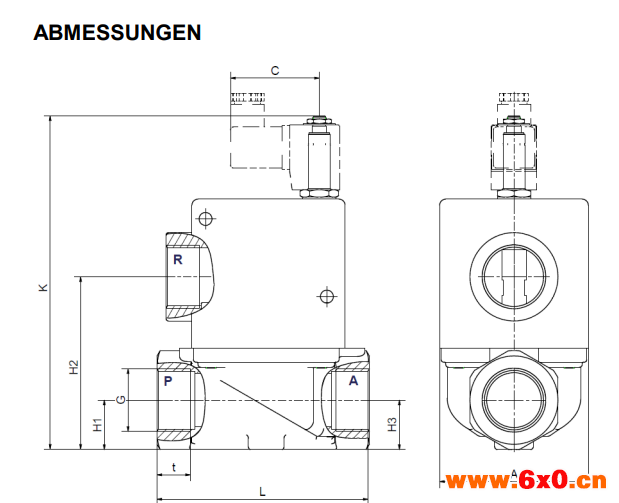

GSR电磁阀连接类型
GSR阀门的特殊设计要求少量的输卵管被送到周围地区。系列是为工作介质空气设计的，因此基本上只适用于无危险的中性气体使用媒体。根据要求液体介质的特殊版本将操作介质返回阀体

GSR电磁阀附加关系
各自的应用情况对阀门的执行至关重要，主要因素是
与操作介质相比，应突出显示材料。知识
介质的浓度、温度和污染程度。其他标准是工作压力和最大值。
体积流量，因为高温也是高压和干扰速度
应遵守材料选择。
我们阀门的所有材料，无论是外壳、密封件还是磁铁，都是
精心挑选不同的应用领域。所有信息都是非绑定的，目的是
方向。担保要求不能由此导出。

GSR电磁阀磁线圈的发热与性能
GSR电磁阀设计用于连续操作（100%ED=切换时间）。磁线圈的拉力是
主要受三个因素影响：
自身加热
介质温度
环境温度

GSR电磁阀线圈的设计标准是zui高环境温度为+35摄氏度。各阀门数据表中规定的最大允许工作压力，分别为100%和1介质温度+80.C。如果对其他影响参数应用较低的值，则可能出现较高的环境温度。因此，zui高工作压力下的介质温度和zui高环境温度+50 oC也为zui高+50 oC。此外，可能会偏离标准温度范围，例如使用温度线圈或其他建设性措施。请记住每一次使用与GSR总部协商。

GSR电磁阀有关操作条件的详细信息，请参阅相应磁极和磁性的请注意，对于承受勇久荷载的线圈，表面温度仅由可以加热到+120+C。我们的标准磁线圈的功率吸收是由线圈温度为+20+C时，采用德国工业标准VDE 05820。GSR标志是GSR Ventiltechnik GmbH&Co.KG的注册商标
注：所有文本和图像均归GSR Ventiltechnik GmbH所有书面许可，不论是否摘录，予以复制或修订。从所示的产品照片中可以从不同的材料等获得原始产品偏离。
