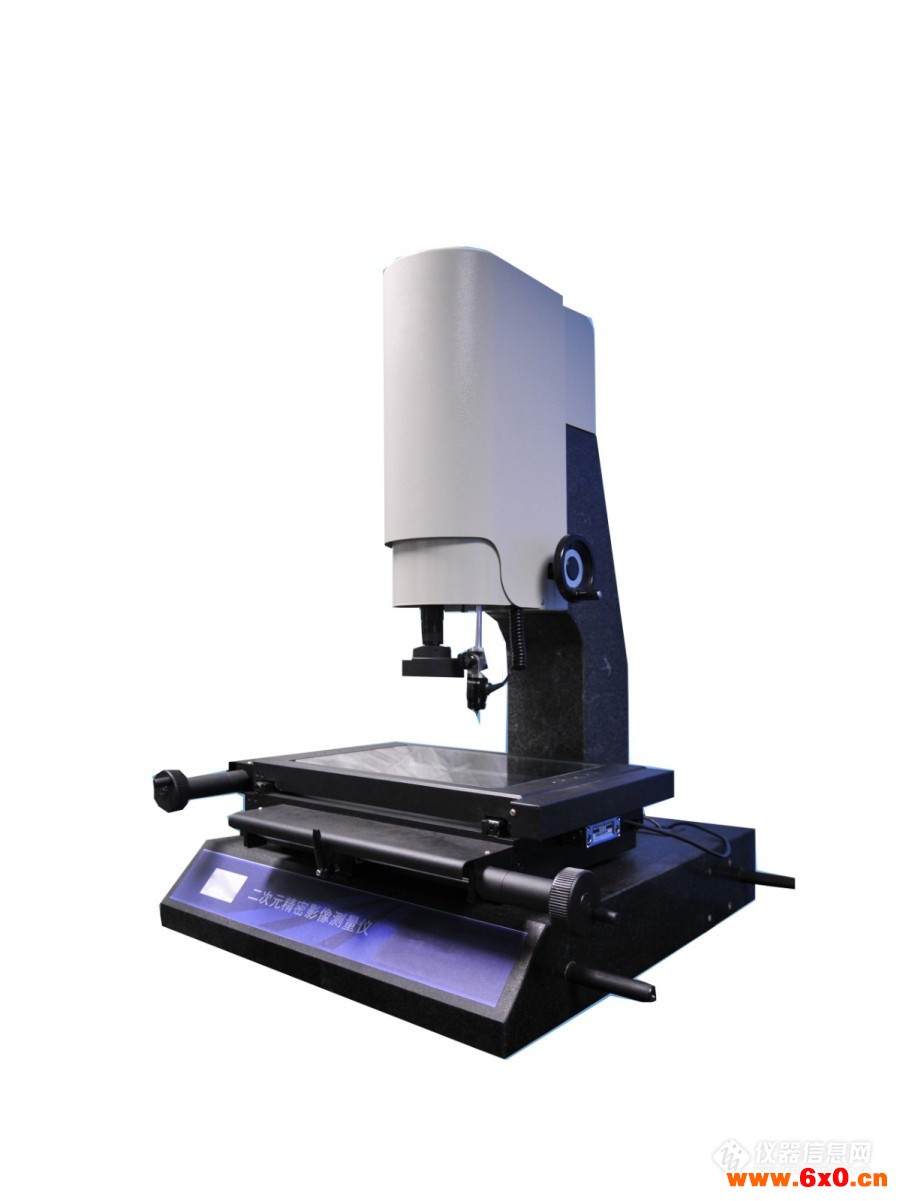

弧度影像测量仪主要用于各种零件几何尺寸的精密测量，测量精度可以达到微米级。适用于五金塑胶、模具、钟表、PCB等各种行业。配合测量软件，可对零件的各种几何尺寸进行精确测量，可测量包括直线、三角形、矩形、圆、椭圆、等各种几何形状的尺寸大小，同时可以测量各种零件特征的形位公差，包括直线度、平行度、垂直度、圆度、圆弧度、倾斜度、位置度等.
弧度影像测量仪特点
龙门式YVM是本公司推出的中大行程。CNC型影像测量仪。它采用品牌“制滚珠丝杆+台湾制精密导轨，结合CNC自动量测软件，可实现高效、准确的大批量工件测。
1.工作台和机身采用天然花岗石，无应力变形.
2.工作台导轨采用高精度V型导轨，导轨采用非胶接螺套
固定方式,完全无螺套的热变形和松脱因素影响,使仪器精度更持久稳定.
3.导轨直线装调精度水平达同行业先进水平，使仪器精度
程度通过硬件装调保证，比单纯依赖软件误差补偿的方式更能适应不同环境变化.
4. XYZ三轴伺服马达驱动，软件程序自动控制.
5.自动对焦与寻边，可编程自动测量.
弧度影像测量仪规格参数
项目 | 主要技术参数 | ||||
仪器型号 | PZ-1510E | PZ-8060C | PZ-12080CNC | PZ-150120CNC | PZ-200150CNC |
量测范围mm) | 600*500*200 | 800*600*200 | 1200*800*200 | 1500*1200*200 | 2000*1500*200 |
光栅尺 | 英国1UM雷尼绍光栅尺 | ||||
伺服电机 | 日本原装“松下”伺服电机 | ||||
量测软体 | YX-CNC | ||||
镜头 | 中国制高清变焦倍率镜头 0.7~4.5X卡位镜头 | ||||
电脑 | 品牌电脑 | ||||
CCD | 美国“TEO”1/2英寸43万像素彩色摄像头 | ||||
放大倍率 | 24~156X(可扩展12~312X) | ||||
表面灯源 | 8区程控光源 | ||||
轮廓底光 | 无极连续可调LED光源 | ||||
量测精度 | X.Y Axis:(3+L/200)μm | ||||
重得精度 | 3μm | ||||
传动方式 | 台湾制滚珠丝杆及导轨 | ||||
操作方式 | 程序控制+摇杆 | ||||
工作限重 | 50KG | ||||
外观尺寸（mm） | 1324*1220*1770 | 1400*2000*1500 | 1600*2200*1500 | 2200*2600*1500 | 2500*3000*1500 |
机器重量（KG） | 1350 | 1800 | 2100 | 2500 | 2800 |
选购件 | 英国“RENISHAW"MCP测头，美国”NAVITAR“自动变焦镜头 | ||||
