美国塞洛克cir-lok计量阀技术规格

美国塞洛克cir-lok计量阀系统结构原理

流体流量特性:在通常设计体径路的开度与压力的关系,目前还没有确定的计算公式的关系只能用笼统的函数式表体的要查特定的试验曲线流量特性主要有直线、等百分比、抛物线、快开这几种方式其中最典型的调节阀的相对Qmax与相对开度L/Lmax的关系为 Q/Qmax=f(L/L周节阀的相对流量Q/Qmax与相对开度L/Lmax、阀上压差的关系取决于调节阀自身所具有的固有的流量特性,阀芯形状是一种重要参数,其中最简单是直线流量特性,即调节阀的相对流量与相对开度成直线关系,即单行程变化所引起的流量变化是一个常数

这样阀芯的形状对于流量的控制至关重要,一殷的阀门控制的都是圆形管道界面,这样在控制过程中难以保证线性度的控制,从而难以保证精度。在本计量控制系统设计中,通截面板的转换,让其管道圆形截面转换成方形界面,而方形的流量线性度zui好,近似线生,能够在实际应用中易于计算和控制

美国塞洛克cir-lok计量阀特征
最大工作压力高达1000磅/平方英寸(68.9巴)
工作温度从-10℉到400℉ (-23℃到204℃)
孔口尺寸:0.128英寸(3.25毫米)
阀杆锥度:5°
关闭服务:是
面板可安装
直线和角度模式
滚花手柄
各种端部连接

最大工作压力高达1000磅/平方英寸(68.9巴)
工作温度从-10℉到400℉ (-23℃到204℃)
孔口尺寸:0.128英寸(3.25毫米)
阀杆锥度:5°
关闭服务:是
面板可安装
直线和角度模式
滚花手柄
各种端部连接

配置
压力等级	见下图
端口1类型和大小	分数管从1/16到3/4英寸。米制管，6至12毫米
端口2类型和大小	BSPT国际标准化组织BSPP套圈GSF从1/16到3/4英寸，公制管从6到12毫米
车身材料	316 S.S. 316L 304 304L黄铜
洁化过程	标准清洁和包装(CP-01)

不同密封材料的温度范围

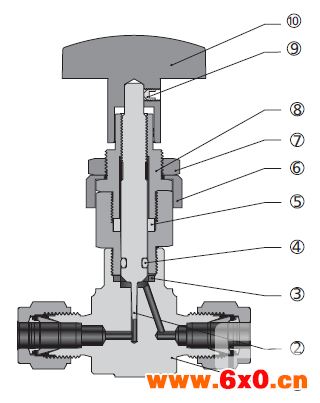

建筑标准材料

成分		阀体材料等级/美国材料试验学会规范
		316 S.S .	黄铜
1	身体	316不锈钢/A182	银雾镀铬 C37700/B283
2	阻止	硬镀铬316不锈钢/A479
3	车身密封件	氟碳FKM	ding腈橡胶
4	o形圈	氟碳FKM	ding腈橡胶
5	阀杆导向环	玻璃填充聚四氟乙烯
6	阀盖套筒	烧结316不锈钢
7	面板安装螺母	316s ./B783	银雾镀铬 C36000/B16
8	博内	316s ./A479	银雾镀铬 C34500/B453
10	手柄螺钉	黑色氧化物合金钢/ANSI 18.3
11	处理	300不锈钢/A276	银雾镀铬 C36000/B16
