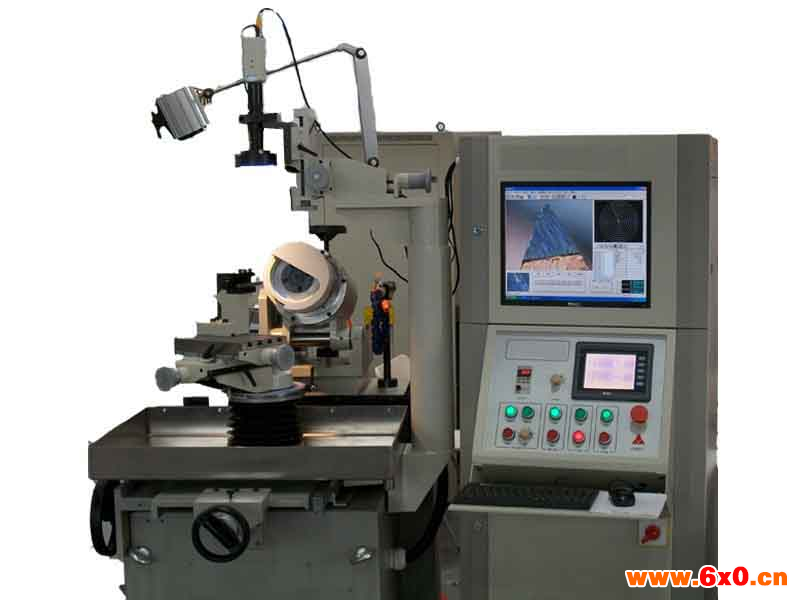

磨刀机显微镜 是专为磨刀机及刀具加工行业配套的显微镜，可在线观察与测量刀具外型尺寸，真正实现磨刀过程的在线观察、在线检测，有效的提高了刀具加工精度和生产效率，是高精度刀具加工的质量保证。
磨刀机显微镜 简介：是一种连续变倍的单筒显微镜，该显微镜与高清晰度的彩色CCD和彩色电视机配套使用，该系列仪器具有较长的工作距离，宽阔的视野，高清晰度的成像质量。设计有0.3X 0.5X 0.75X 1.5X 2X 系列辅助物镜和0.35X ,0.5X ,0.75X, 1X ,1.5X ,2X系列摄影目镜,根据用户不同场合要求。
磨刀机显微镜 光学参数：
光学放大倍率、视场范围是以1/3"CCD摄像头、14"监视器计算。
光学放大倍率 | 0.75X~5.0X | ||
| 0.75X | 2.0X | 5.0X |
NA | 0.03 | 0.067 | 0.097 |
景深 | 1.8mm | 0.30mm | 0.08mm |
分辨率 | 11.2μm | 5.0μm | 3.5μm |
TV失真 | 0.26% | 0.31% | 0.12% |
安装尺寸 | Φ45 mm | ||
微调焦（选购） | 0~6mm | ||
兼容相机 | 1/2" | ||
CCD螺纹接口 | 1英吋32扣 | ||
※景深是对于1/2“CCD相机设想相当水平320条TV线解像计算值
（成像面可容许的错乱圆圈：40μm）
※分辨率是指在波长550nm时的理论分辨率
光学放大倍率、视场范围是以1/3"CCD摄像头、14"监视器计算。
光学放大倍率 | 0.75X~5.0X | ||
| 0.75X | 2.0X | 5.0X |
NA | 0.03 | 0.067 | 0.097 |
景深 | 1.8mm | 0.30mm | 0.08mm |
分辨率 | 11.2μm | 5.0μm | 3.5μm |
TV失真 | 0.26% | 0.31% | 0.12% |
安装尺寸 | Φ45 mm | ||
微调焦（选购） | 0~6mm | ||
兼容相机 | 1/2" | ||
CCD螺纹接口 | 1英吋32扣 | ||
※景深是对于1/2“CCD相机设想相当水平320条TV线解像计算值
（成像面可容许的错乱圆圈：40μm）
※分辨率是指在波长550nm时的理论分辨率
系统组成：
1. 电脑主机一台；要求操作系统winXP，主板上有PCI插槽一个，USB2.0接口一个。（选配）
2. 17寸电脑显示器一台，用4：3的显示器。（选配）
3. 连续变倍显微镜筒一个。
4. 长工作距变倍物镜一个。
5. 镜筒防护罩一个。
6. SONY机芯1/3’彩色摄像机一个。（包含12V电源和视频信号线）
7. 精密测量软件光盘一张。
8. 精密测量软件一个。

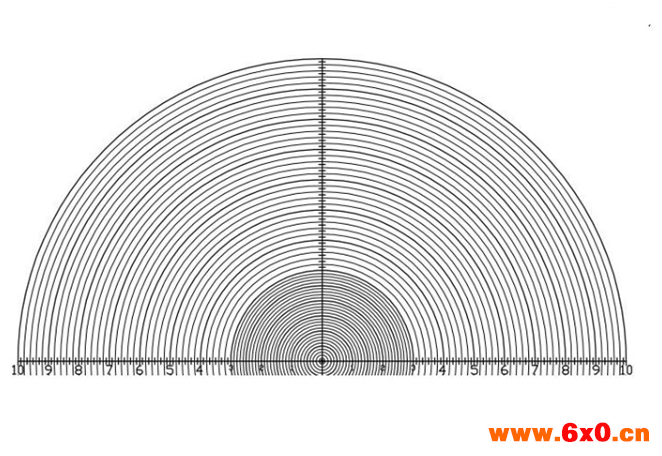

9. 精密测量软件标准校正光学板一块。
10. 电脑视频采集卡一块。
11. 12V可调LED灯环形光源一个。（选配）
