三相异步电动机定子接法的确定

三相异步电动机的接法有星形接法(以下简称星接)和三角形接法(以下简称角接)两种。从理论学说角度讲，两种接法可以任意选择，分析计算结果不会有丝毫差别。

三相异步电动机的接法有星形接法(以下简称星接)和三角形接法(以下简称角接)两种。从理论学说角度讲，两种接法可以任意选择，分析计算结果不会有丝毫差别。

工程应用实际中，这个太简单不过的二选一命题则颇有些说法，如何选或如何确定的问题时常困扰销售人员、市场服务人员。今天Ms.参就电机接法及相关问题敞开来细细说道说道，看看简单命题的解答究竟有那些个弯弯绕让人迷惑、让人痴。

在我国，通用系列电机按照功率分界，3kW及以下功率电机为星接，3kW以上规定为角接；YVF变频系列电机45kW及以下功率电机采用星接，45kW以上为角接；而对于YZ、YZR、YZP等系列起重冶金电机，则采用星接。所有这些都是异步电机定子接法的惯例，客户和生产厂家也可以按照实际需求进行调整。以上规定实际上反映出选星接还是角接真有点讲究，种类不同或用途不同，接法的选择各异。

通用系列电机因电网容量的限制，通常须限制电机的起动电流，3kW及以下功率电机电流基值小，起动电流的大小不足以对电网造成冲击，星接有助于阻滞不对称电流和谐波电流的流通，故而规定星接；4kW及以上电机的起动电流开始对电网产生影响，功率越大，对电网冲击越大，不得不采用降压起动方式以降低起动电流，而角接电机可实现星三角转换降压起动，6接线柱出线方式的通用系列电机很容易实现，简单经济。

变频电源驱动电机的起动过程实际上为软起动，起动电流不会超过额定电流的二倍(变频器容量限制)，起动对电网没有影响，故而45kW及以下功率电机均采用星接；对于YZ、YZR、YZP等系列起重冶金电机，电机的运行可靠性是放在第一位的，星接最为理想；永磁电机必须采用星接，为的是消除永磁体建立的磁场中谐波磁场感应的电流。高压电机大部分采用星接，出于安全和可靠性的因素要多一些。

‍星接接法下电压和电流参数关系

接法选择问题解决了，相应接法下的相电压、线电压和相电流、线电流同样有种种搞得人晕头转向的道道儿。

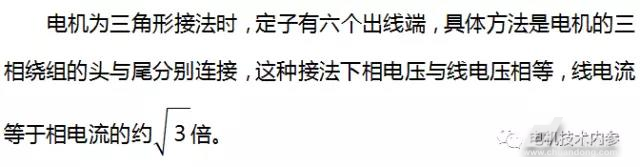

三角形接法

星形接法

接法错误的后果

对于双电压运行电机，定子需要六个出线端，高电压时采用星接，低压时采用角接。如果没有客户的特殊要求，建议电机生产厂家采用星接法出厂，预防客户施压不合适造成电机烧毁。
