ATOS比例阀QVKZOR-TEB的作用

来源:网络  作者:网络转载   2019-10-09 阅读:596

意大利ATOS比例阀QVKZOR-TEB-SN-NP-10/65 10/BT的型号规格和作用是怎样的呢?下面由我司的专业人士给大家分析一下,具体内容如下:
QVKZOR为直动式比例压力流量阀,根据输入信号的大小,提供独立的压力控制和3通补偿型流量控制,比例流量阀由比例电磁铁和流量阀组合而成是用比例电磁铁取代节流阀或调速阀的手调装置,以输入电信号来改变节流阀的开度,从而调节系统的流量。流量阀适用于需要进行流量控制的水系统中,尤其适合于供热,空调等非腐蚀性液体介质的流量控制;安装在水系统中,经运行前的一次调节,即可使系统流量自动恒定在要求的设定值。自动消除水系统中因各种因素引起的水力失调现象,保持用户所需流量,克服“冷热不均”提高供热,空调的室温,提高系统能效,实现节能,是供热、空调系统实现“计量收费”的理想配套产品。

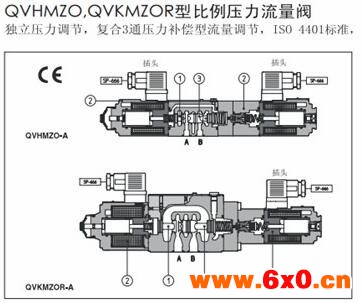

阀门侧面图:


ATOS流量阀是由一个手动调节阀组和一个自动平衡阀组组成。调节阀组作用是设定流量,自动平衡阀组作用是维持流量恒定。系统流体的工作压力为P1,手动调节阀的前后压力分别为P2、P3。当手动调节阀调到某一位置时,即人为确定了“设定流量”Kv即手动调节阀的流量系数,流量G=Kv(P2-P3),Kv为,Kv设定后,只要P2-P3不变,则流量G不变。当系统流量增大时,(P2-P3)的实际值超过了允许的给定值,此时通过感压膜和弹簧作用使自动调节阀组自动关小,直至流量重新维持到设定流量,反之亦然。
ATOS比例阀QVKZOR-TEB的作用是在阀的进出口压差变化的情况下,利用调节阀芯和阀体间的节流口面积和它所产生的局部阻力对流量进行调节,从而控制执行元件的运动速度。维持通过的流量恒定,从而维持与之串联的被控对象(如一个环路、一个用户、一台设备等,下同)的流量恒定。管网中应用流量阀,可直接根据设计来设定流量,阀门可在水压作用下,自动消除管线的剩余压头及压力波动所引起的流量偏差。流量阀的名称较多,如自力式流量平衡阀、定流量阀、动态平衡阀等。各种类型的流量阀,结构各有不同,但工作原理相似 。
ATOS流量阀自动调节流量的有效范围取决于工作弹簧的性能。一般流量阀前后压差在20—300kPa的范围内能按设定值有效控制流量。当压小于20kPa时,控制流量达不到设定值;压差超过300kPa时,可能产生噪音。

标签: 比例阀
