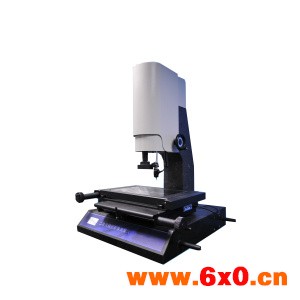

三维坐标探针激光测量投影仪

三维坐标探针激光测量投影仪主要用于各种零件几何尺寸的精密测量，测量精度可以达到微米级。适用于五金塑胶、模具、钟表、PCB等各种行业。配合测量软件，可对零件的各种几何尺寸进行精确测量，可测量包括直线、三角形、矩形、圆、椭圆、等各种几何形状的尺寸大小，同时可以测量各种零件特征的形位公差，包括直线度、平行度、垂直度、圆度、圆弧度、倾斜度、位置度等.

三维坐标探针激光测量投影仪

PCB线路板，网板，塑胶板，背光源板，大尺寸冲压件，太阳能反光板，TFT面板外型尺寸，LTPS 、OLED面板外型尺寸，32’-85’电视机面壳。

影像测量仪主要用于各种零件几何尺寸的精密测量，测量精度可以达到微米级。适用于五金塑胶、模具、钟表、PCB等各种行业。配合测量软件，可对零件的各种几何尺寸进行精确测量，可测量包括直线、三角形、矩形、圆、椭圆、等各种几何形状的尺寸大小，同时可以测量各种零件特征的形位公差，包括直线度、平行度、垂直度、圆度、圆弧度、倾斜度、位置度等.

三维坐标探针激光测量投影仪仪器特点

龙门式YVM是本公司推出的中大行程。CNC型影像测量仪。它采用品牌“制滚珠丝杆+台湾制精密导轨，结合CNC自动量测软件，可实现高效、准确的大批量工件测。

1.工作台和机身采用天然花岗石，无应力变形.

2.工作台导轨采用高精度V型导轨，导轨采用非胶接螺套

固定方式,完全无螺套的热变形和松脱因素影响,使仪器精度更持久稳定.

3.导轨直线装调精度水平达同行业先进水平，使仪器精度

程度通过硬件装调保证，比单纯依赖软件误差补偿的方式更能适应不同环境变化.

4. XYZ三轴伺服马达驱动，软件程序自动控制.

5.自动对焦与寻边，可编程自动测量.

软件简介：

绘图功能：可绘制点、线、圆、弧、样条曲线、垂直线、平行线等，并将图形输入到AutoCAD中，实现逆向工程得到1:1的工程图。

自动测绘：可自动测绘如：圆、椭圆、直线、弧等图形。具有自动寻边、自动捕捉、自动成图、自动去毛边等功能，减少了人为误差。

测量标注：可测量工件表面的任意几何尺寸，不同高度的角度、宽度、直径、半径、圆心距等尺寸，并可在实时影像中标注尺寸。

SPC统计分析软件：提供了一系列的管制图及多种类型的图表表示方法,使品管工作更方便，大大提升了品质管理的效率。

报表功能：用户可轻易地将测量结果输出至WORD、EXCEL中去，自动生成检测报告，超差数值自动改变颜色，特别适合批量检测。

鸟瞰功能：可察看工件的整体图形及每个尺寸对应的编号，直观的反应出当前的绘图位置，并可任意移动、缩放工件图。

实时对比：可把标准的DXF工程图调入测量软件中与工件对比，从而快速检测出工程图和实际工件的差距，适合检测比较复杂的工件。

拍照功能：可将当前影像及所标注尺寸同时以JPEG或BMP格式拍照存档，并可调入到测量软件中与实际工件做对比。

光学玻璃：光学玻璃为国家计量局检验通过之标准件，可检验X、Y轴向的垂直度，设定比例尺，使测量数据与实际相符合。

客户坐标：测量时无需摆正工件或夹具定位，用户可根据自己的需要设置客户坐标（工件坐标），方便、省时提高了工作效率。
