雷达物位计的分类

来源:网络  作者:网络转载   2019-10-09 阅读:263

在仪表圈中,各种物位计形形色se,产品五花八门。往期内容中,我们一起了解了物位开关、射频导纳料位计,磁翻板液位计等等……



作为常见的物位计之一,雷达物位计可以说是非接触测量仪表中一个很实用的选择。



那么,现在就来给大家揭开雷达物位计的神秘面纱吧!



雷达物位计是物位仪表一种常用产品类型。



● 具有测量精准、性能稳定、可靠性高、维护简便、适用范围广等优点。



● 可安装于各种金属、非金属容器或管道内,对液体、浆料及颗粒料的物位进行测量。



● 适用于粉尘、温度、压力变化大、有惰性气体及蒸汽存在的场合。



 物 位 | 问 答

雷达物位计怎么分类?

实际应用又有哪些呢?



 具体分类

雷达物位计可按照工作方式分为两大类。



非接触式(射空雷达) 雷达物位计

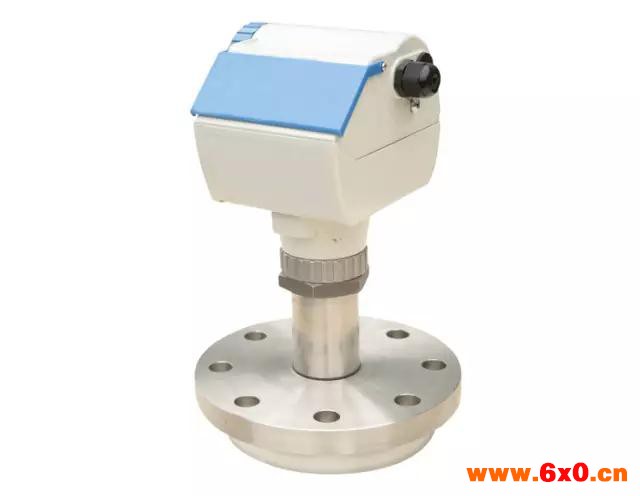

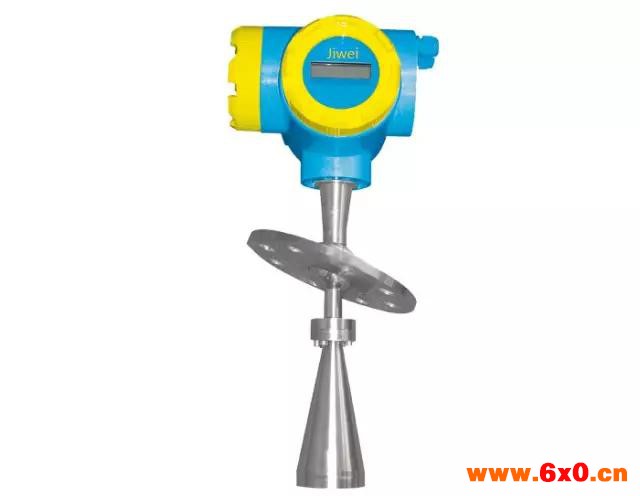

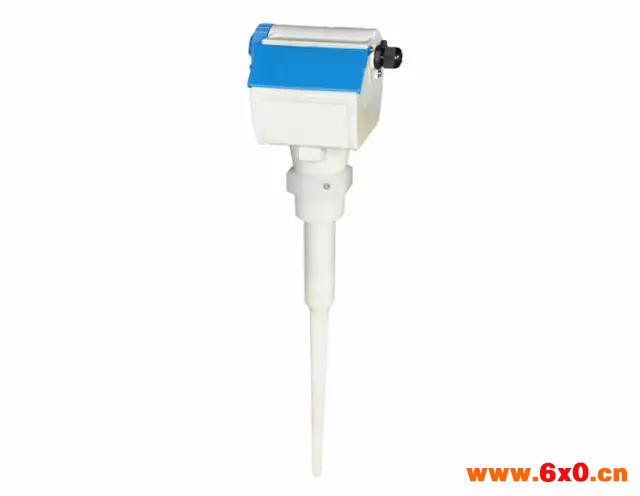

非接触式雷达物位计常用喇叭或杆式天线来发射与接收微波,不与被测介质接触,安装于料仓顶部,微波在料仓上部空间传播与返回。



非接触式雷达物位计按照微波的波形又可分为脉冲雷达物位计和调频连续波雷达物位计。



接触式雷达物位计

接触式雷达物位计一般采用金属波导体(杆或钢缆)来传导微波,仪表从仓顶安装,导波直达仓底,发射的微波沿波导体外部向下传播,在到达物料面时被反射,沿波导体返回发射器被接收。

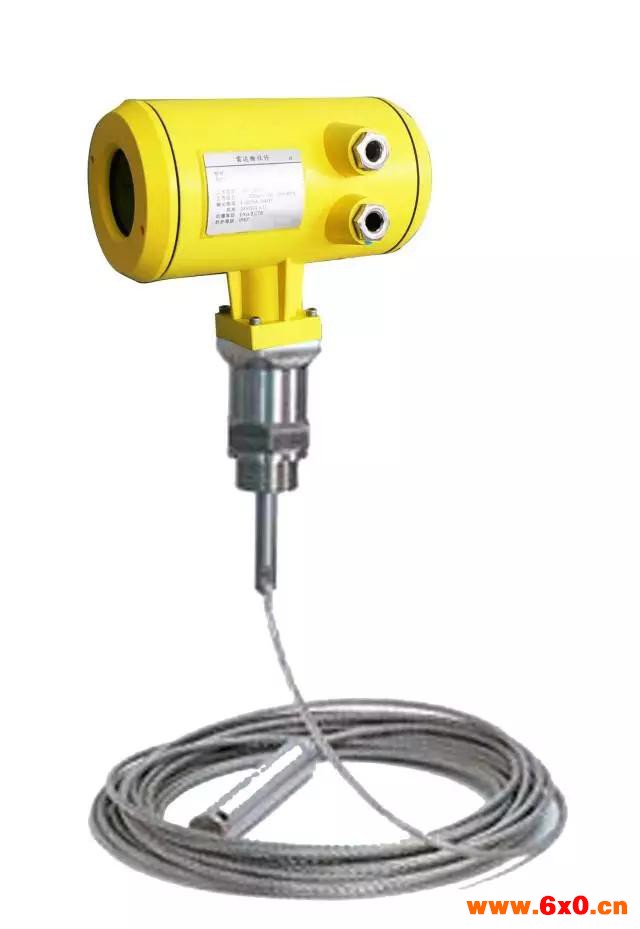

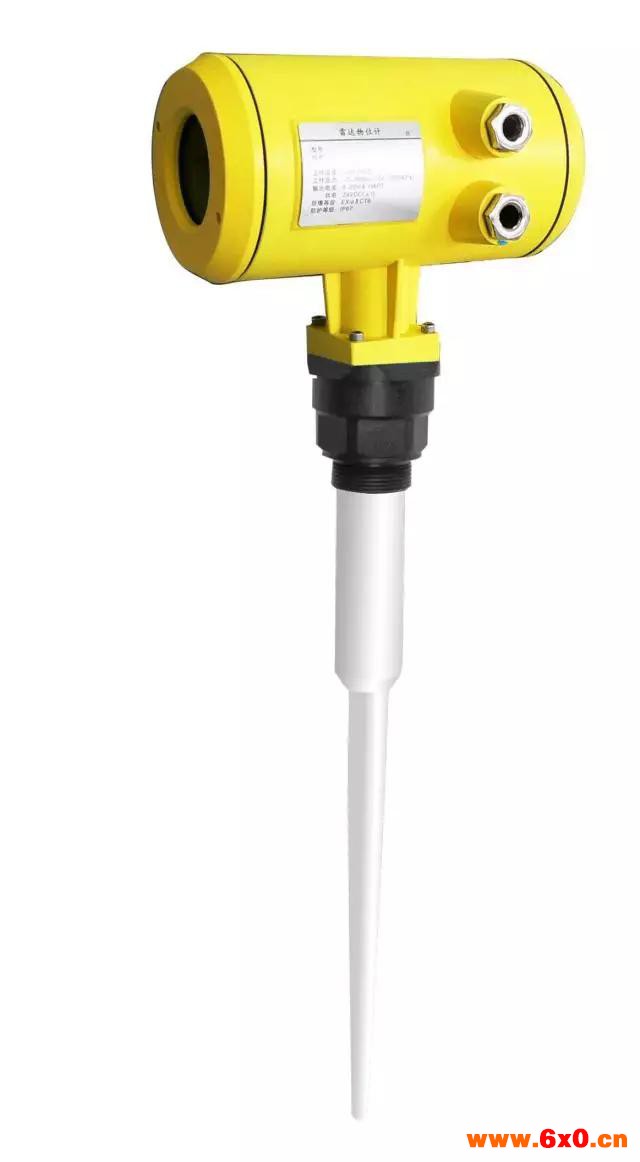

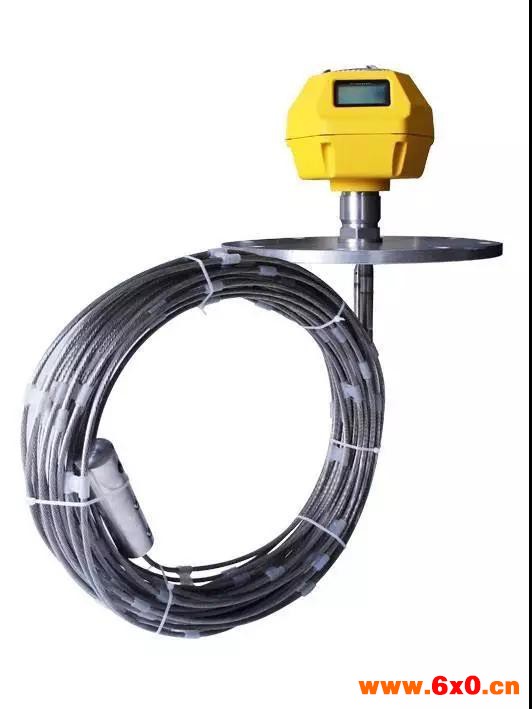

这种可以通过导波线或导波杆直接接触所测物料来测量的接触式雷达物位计主要为导波雷达物位计,根据其采用的金属波导体不同,又可进一步细分为:缆式(单/双)、杆式(单/双)和同轴导波雷达物位计。


相比接触式雷达物位计,非接触式雷达物位计具有安装简单、维护量少、使用方式灵活、不受仓内粉尘、温度等因素的影响等优点,是近年来发展最快的一种测量仪器。



 技术原理


脉冲雷达物位计

脉冲雷达物位计将发射微波脉冲,以光速(在空气中)传播,碰到被测介质表面(介电常数必须大于传播介质的介电常数),部分微波被反射回来(反射量取决于料面平整度/介电常数大小),被同一天线接收。



介质的反射量(率)越大,信号就越强,越好测量;反射量(率)越小,信号就越弱,越容易受干扰。



准确的识别发射脉冲与接收脉冲的时间间隔△t,从而进一步计算出天线到被测介质表面的距离D。



调频连续波雷达物位计(FMCW)

FMCW雷达用24GHZ作为测量基频(载频),2GHZ为调节频宽, 整个扫描时间为7ms,完成一次线性扫描,信号发射后,经过一定的时间延迟后,接受到回波信号。



在线性扫频中产生的时间差,将正比例液位距离,由于有许多反射波,将所有的回波时间进行快速傅立叶(FFT)变换,将时间信号转换成有一定能量的频谱,视频谱比较高和比较陡的信号为有用信号。



导波雷达物位计

导波雷达发出高频微波脉冲沿着探测组件(钢索或者钢管)传播。



当遇到被测介质时,由于介电常数突变,引起发射,一部分脉冲能量被发射回来。发射脉冲与反射回来的脉冲的时间间隔与被测介质的距离成正比。



应用区别

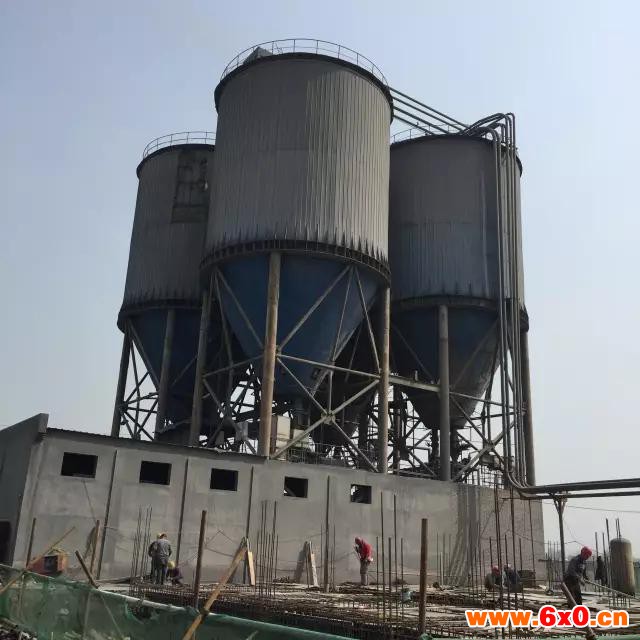

雷达物位计的应用范围很广泛,涵盖了电力、钢铁、冶金、水泥、石油化工、造纸、食品等领域,但是应用不同原理的雷达物位计,其解决的 应用工况也各有不同。


脉冲雷达物位计一般可以用于大部分应用场合,主要针对圆柱形、35米以内罐体介质的液位测量。





但对于球形罐或者带有搅拌功能的液体储罐,就需要使用导波雷达物位计进行测量。



而针对大量程、粉尘较大的容器或储罐,就必须使用能量大、抗干扰能力强的调频连续波雷达物位计。
