电机性能检测过程中可能会用到万用表,有些错误容易发生,你中枪了吗?

来源:网络  作者:网络转载   2019-09-26 阅读:505

在电机的生产制造过程中,因万用表检测精度及不确定因素的影响,大部分电机厂家配备了专业的检测设备,但在电机修理、安装及初检环节还会用到。在万用表的使用过程中,特别是非专业人员往往对该仪表的使用要求不清楚,不时的会出现一些因使用不适导致的仪表烧毁。Ms.参结合自己的经验及相关仪表的说明书,整理了一些内容与各位分享。

从测量值的显示方式来分,有指针式和数字式两大类。相对面言,数字式比指针式的功能多一些,使用方法也较简单,但在某些场合,还代替不了指针式。而指针式使用方法较复杂,所以需进行一些必要的介绍。

电机

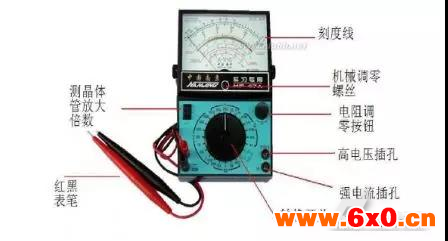

万用表的主要功能和精度

●主要功能

(1)测量导体的直流电阻。最小分度为0.20,最大量程(可读值)在5MΩ以内。(2)测量交流电压。一般量程为500V,有的可达到1500V或2000V等。(3)测量直流电压量程同交流电压。(4)测量直流电流一般最大量程在2.5A以下。

●测量精度

指针式万用表一般使用整流系仪表。测量直流电时为1.5或2.5级;测量交流电时为2.5或5.0级。

万用表的使用方法及注意事项

●测量前检查。(1)观测表针是否置0。若不在0位,旋动调零螺钉使其置0位。(2)检查两个表笔及引线完好性。这一点对测量较高的交流电压时特别关键,以预防触电事故发生。(3)检查引线插头,如有松动应设法紧固。有时松动是因插孔的紧固螺母松动引起的、此时要打并表壳才能修理。

●测量直流电阻。(1)按估计的被测量数值,选择合适档位,选择挡位时,以测试值尽可能在中间刻度的位置为最佳。(2)将两表笔短接,此时表针将打到0位。若不在0位,应进行调零。若无法调零,则说明该表的电池电压不足。(3)用两表笔分则连接被测电阻的两个端头。表针则指示出一个读数。读数与表的档位倍相乘则为实际的检测值。(4)测量完毕后,应防止两表笔相碰面短路。为安全起见,将指标旋钮旋到交流电压最高挡,使用时再进行调整。

●测交流电压。(l)按估计被测电压值选择交流电压挡位(AC)。(2)用两表笔各接被测电压一端。注意防止触电,为此,应穿绝缘鞋或踩在与地绝缘的物体上,或戴绝缘手套。(3)按所选挡位的数值尽可能选择与其成以10为倍数的刻度线,目的是便于读数和出结果。

●测量直流电压。(1)按估计被测值选择直流电压挡(DC);(2)确定被测电压的正、负极。(3)用标“+*的表笔(一般为红色)接被测电压正极,标“-”的表笔(黑色)接被测电压的负极。特别提示,正极与负极不能搞反,否则会导致表烧毁。(4)根据所选挡次和表针指示值得出被测电压值。(5)使用完毕后将旋钮旋到交流电压最高档。

●测量直流电流。(1)按估计的被测电流值设置旋钮位置。(2)断开被测电路,并确定两断点的正、负。“+”表笔接电路正极端,“-”表笔接电路负极端,即将万用表串联在被测电路中。(3)按所选取档位及指针指示的刻度线上的读数,求得被测电流值。(4)将旋钮旋到到交流电压最高档。

●特别注意。万用表测量直流电流时的最大量程一般较小,大的电流检测应配备钳形表。

指针万用表与数字万用表比较

指针万用表是一种平均值式仪表。它具有直观、形象的读数指示。数字万用表是瞬时取样式仪表。它采用0.3秒取一次样来显示测量结果。有时每次取样结果只是十分相近。并不完全相同,这对于读取结果就不如指针式方便。

指针式万用表一般内部没有放大器。所以内阻较小。数字式万用表由于内部采用了运放电路。内阻可以做得很大,这使得对被测电路的影响可以更小。测量精度较高。

指针式万用表由于内阻较小,且多采用分立元件构成分流分压电路。所以频率特性是不均匀的(相对数字式来说)。而数字式万用表的频率特性相对好一点。
