影像仪（二次元）常用镜头

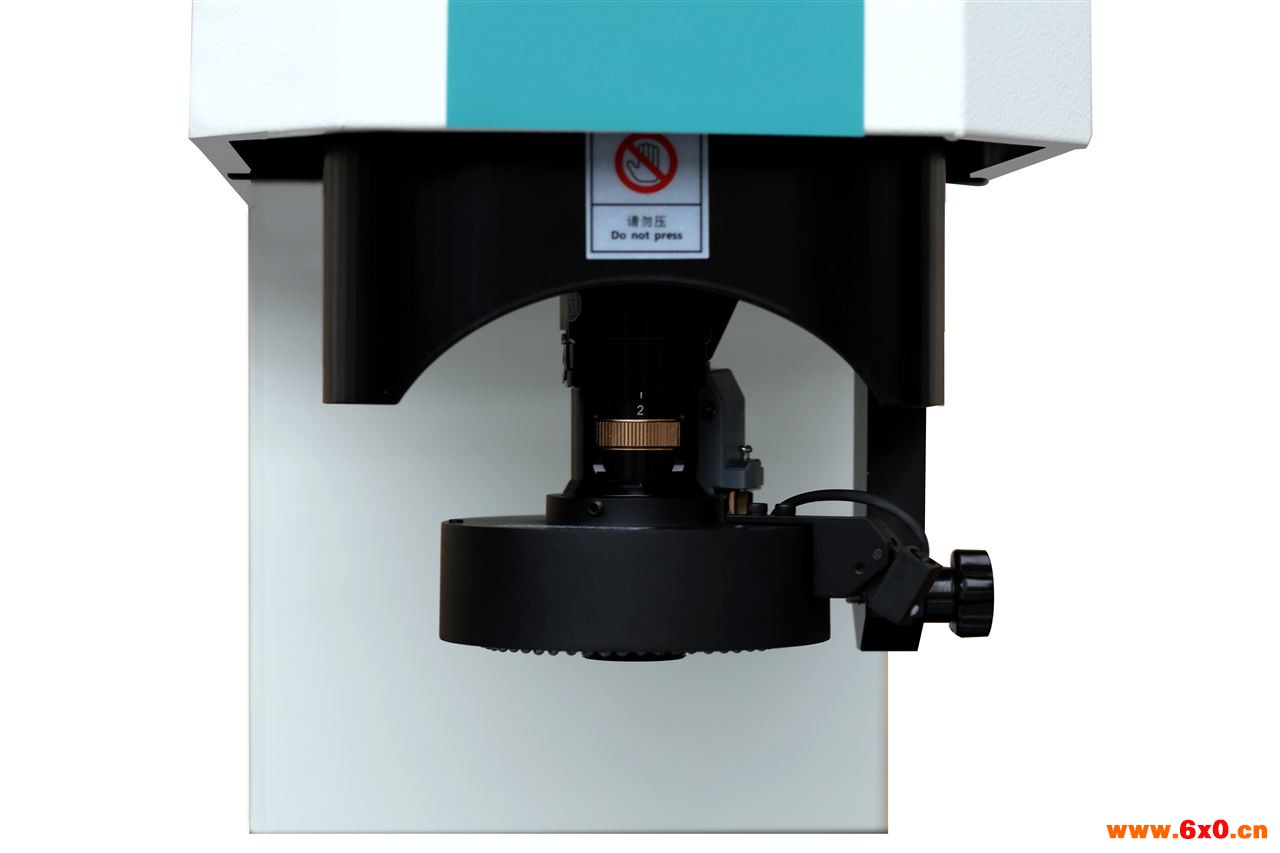

影像仪（二次元）常用镜头 根据镜头的性能和外形区分，目前主要有四种类型的镜头，主要有自动变焦镜头、P型、E型、L型和等类型，分别叙述如下：

1.自动变焦镜头

（1）为自动定位镜头本身瞳焦已经调节好，需要检验从最大倍率到最小倍率的清晰度，是否一致、是否清晰。

（2）检验同轴度，即最大倍率到最小倍率取像在同一位置，不能偏移或偏移太大，均视为不良品，必需重新更换镜头。

（3）光学放大倍率为0.7—4.5X。

（4）清晰度根据校正块、实际对象成像反映来进行判读。

2.P型镜头

（1）自动定位镜头，本身瞳焦已经调节好，需要检验从最大倍率到最小倍率的清晰度，是否一致、是否清晰。

（2）检验同轴度，即最大倍率到最小倍率取像在同一位置，不能偏移或偏移太大，均视为不良品，必需重新更换镜头。

（3）光学放大倍率为0.7—4.5X，即0.7倍到4.5倍之间共九种倍率。

（4）清晰度根据校正块、实际对象成像反映来进行判断。

3.E型镜头

（1）此镜头为普通工业镜头，需要手动调节瞳焦，在机台安装好以后，手动调节使用最大倍率和最小倍率时，图像同样的清晰，如果不能调节清晰度视为不良品，如果调节后镜头有晃动等不稳定因素存在，也视为不良品。

（2）检验同轴度，即最大倍率到最小倍率取像在同一位置，不能偏移或偏移太大，均视为不良品，必需重新更换镜头。

（3）光学放大倍率为0.7—4.5X。

（4）清晰度根据校正块、实际对象成像反映来进行判读。

4.L型镜头

（1）此镜头为普通工业镜头，需要手动调节瞳焦，在机台安装好以后，手动调节使最大倍率和最小倍率时，图像同样的清晰，如果不能调节清晰度视为不良品，如果调节后镜头有晃动等不稳定因素存在，也视为不良品。

（2）检验同轴度，即最大倍率到最小倍率取像在同一位置，不能偏移或偏移太大，均视为不良品，必需重新更换镜头。

（3）光学放大倍率为0.7—4.5X。

（4）清晰度根据校正块、实际对象成像反映来进行判读。
