派克7/8“A9ERANGEA5/8“101421压力调节阀

来源:网络  作者:网络转载   2019-10-09 阅读:171

PARKER派克7/8"A9E RANGE A 5/8"CONN 101421商用压力调节阀

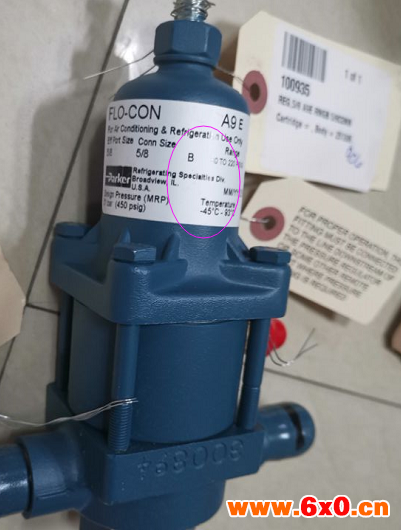

下面海历克张经理来给大家普及一下关于PARKER派克FLO-CON-A9系列商用压力调节阀的一些技术资料哈,客户一般提供的名pai上面能看到的只是A9E,但是呐这个商用压力调节阀有分尺寸以及A型和B型2种哦,一般A型的压力范围要小一些,B型的压力范围要大一些。区别在于调节压力不一样,所以不要看型号是FLO-CON-A9E或者A9E这个型号就对了,zui好是让客户提供订货号,那样更精准一些,也不会出错。下面是配图大家可以看一下哦


FLO-CON-A9E
货号: 101421
端口尺寸(毫米): 22mm
端口尺寸(英寸): 7/8"
连接尺寸(毫米): 15mm
连接尺寸(英寸): 5/8"
操作形式: Hot Gas Bypass
操作功能: Standard
均衡器的方法: Externally Equalized
电力伏特数/相/赫兹: N/A
压力范围(BAR): Range A: 250mm Hg to 8.3 bar
压力范围(PSIG): Range A: 10" Hg to 120 psig
重量(磅): 3lbs
类型: A9E
A9具备特殊设计,使这款压力调节阀可以在阀体不需拆解的前提下直接焊接在管道上。同时在清洁及维护时,可以拆解阀体,而不需要把阀体从管线上移除。
此系列压力调节阀常用的型号为A9E,为外平衡设计,由外平衡管感知的外部压力控制阀的运行。在许多应用场合,如果需要控制出口压力,则需要内平衡调节阀。A9适用于这种场合。在抽空停机的应用中,此调节阀需要配置电动关闭功能。A9S或A9SE配置此电磁关闭功能,具备各种电压及频率可选。这样,可免去在调节阀上游单独配置电磁阀。


注:A9E 或A9SE 可通过更换#22适配器转换成A9或A9S。
当你接触的人越多,层面越高‌,你就会发现:越高端、越有教养的人大都相互支持‌,抱团发展因为你好了,大家都好‌。越低端、层次越低的人‌,越是喜欢诋毁嫉妒、拆台、鄙视‌,因为我不好‌,我也不想让你好。
市场:
? 商业制冷
特性及益处:
? 控制探测点出口压力
? 先导式运行
? 精简几款型号适用整个容量范围
? 外平衡或内平衡可选
? 一体式电动关闭功能可选
? 紧密阀座 -简易调节
? 焊接接口,焊接时不需拆解阀体
? 可就地清洁 -名义容量 1.3 -24冷吨
? CSA认证(A9S和A9SE)
? UL认证
? MRP: 27.5 bar (400psig)
? 调节范围:Range A = 250mm hg to 8.2 bar (10” hg to 120 psig); Range B = 5.5 to 15.1 bar (80 to 220 psig)
? 最小开启压差:0.67 bar(10 psi)
? 最大压力变化(全关至全开):0.34 bar (5 psi)
? 温度范围:?45°C to 93°C (?50°F to 200°F)
应用:
? 此压力调节阀调节冷媒气流量,维持出口压力或远程感知点的压力近乎恒定
? 此阀调节系统的负荷,避免压缩机频繁启停,实现所需的容量控制和适当的回油。
? 进行回气压力控制,以避免深度真空出现
? 风冷冷凝器控制
? 热气融霜控制
? 液体压力控制
性能特点
型号 7/8" A9E RANGE A 5/8" CONN 类型 A9E 操作形式 热气旁通 操作功能 标准 均衡器的方法 外平衡 端口尺寸(毫米) 22mm 端口尺寸(英寸) 7/8" 连接尺寸(毫米) 15mm 连接尺寸(英寸) 5/8" 压力范围(BAR) 范围 A: 250mm Hg 到 8.3 bar 压力范围(PSIG) 范围 A: 10" Hg 到 120 psig 电力伏特数/相/赫兹 N/A 重量(磅) 3lbs

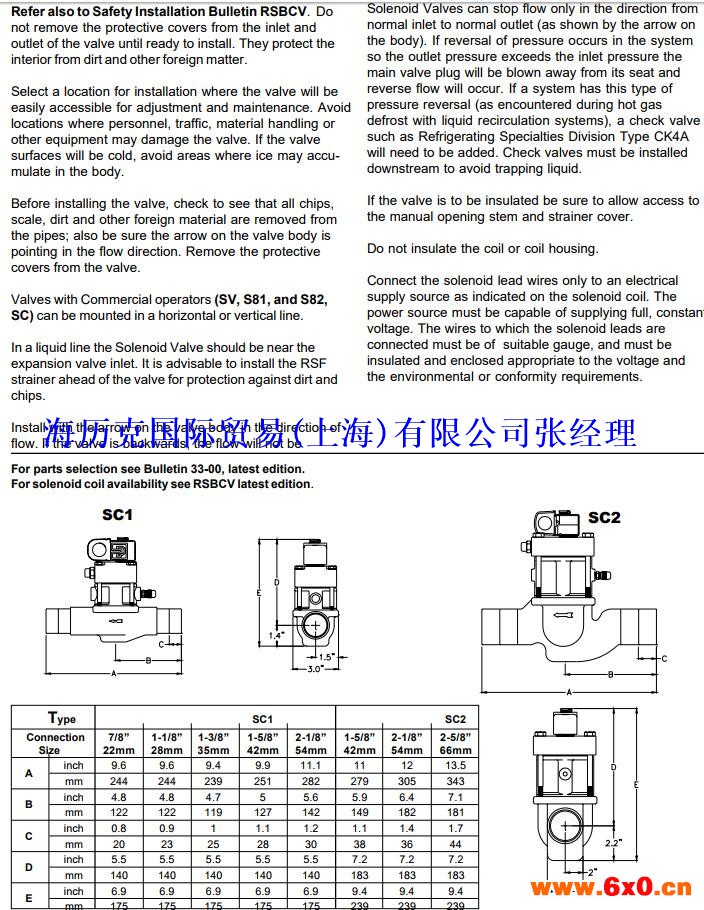

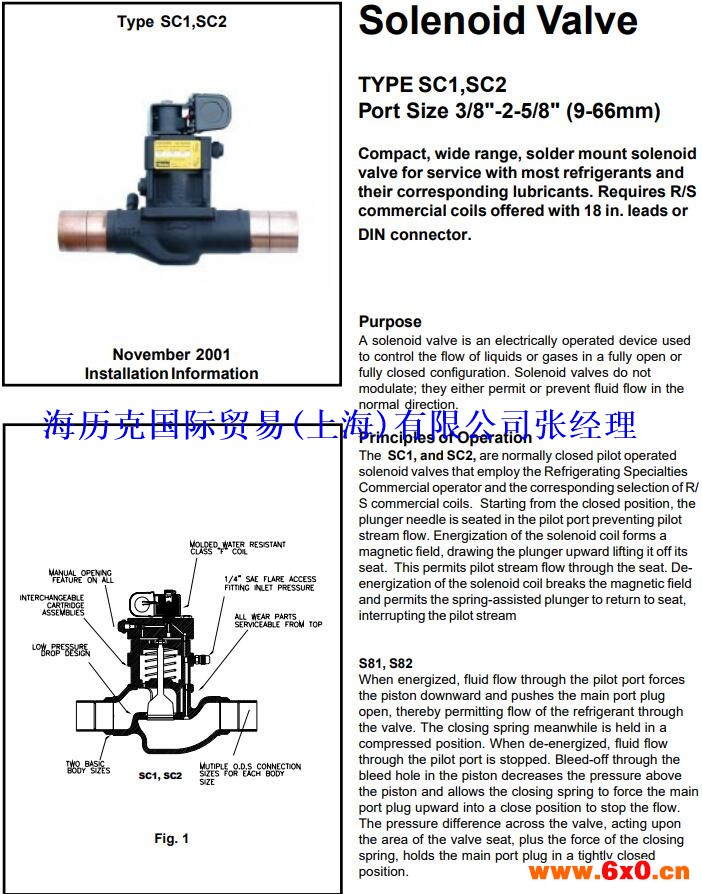

用于商用制冷的 SC 吸气端电磁阀发展为一款低压降截止功能阀,其通径和接口尺寸均具备宽广范围。
R/S SC型先导电磁阀的通径可达2-5/8”,相比其它商用制冷阀件,此阀可在无法兰接口设计的基础上实现更大的流通能力,以用于系统吸气端。并且,此独特设计的产品具备与(S) PORT系列蒸发压力调节阀相同的可互换阀芯。此系列创新设计实际上使用了与(S) PORT系列蒸发压力调节阀相同的阀芯和阀体,同时也包括电磁执行组件、电磁线圈以及线圈外壳。阀芯可使用简易工具拆开阀体螺栓移除阀体上部租金进行更换。
具备了此系列电磁阀,结合现存的(S) PORT系列蒸发压力调节阀,它们具有相同特征的阀芯,为系统吸气端提供了可靠的单一产品源。此阀件为铸铁阀体,配置铜焊口,适用于大部分通用制冷剂及对应冷冻油。此阀配置手动开启阀杆,以便于维护及断电时强制开启。
此系列阀件集成了3个模块:
1) 阀体(不含运动部件)
2) 阀芯,包括活塞及调节装置
3) 适配组件,包括先导电磁装置及手动开启阀杆(用于旁通先导压力)
市场:
? 商用制冷
特性及益处:
? 先导运行
? 与(S)PORT蒸发压力调节阀相同的可更换阀芯
? 低压降
? 手动开启阀杆
? 由阀体顶部拆阀维护
? 直接焊接型式
? 最大运行压差(MOPD): 20.7 bar (300 psig)
? 设计压力 (MRP): 31.0 bar (450 psig)
? 模塑F级线圈
? 线圈指示灯可选
应用:
? 低压侧控制
性能特点
型号 请根据零件号区分部件
阀类型 SC1, SC2, SC II
最小流体温度(C) -40°C
最小流体温度(F) -40°F
最大流体温度(C) 105°C
最流体温度(F) 220°F
最大额定压力(BAR) 31 bar
最大额定压力(PSIG) 450 psig
阀形式 吸气端电磁阀
端口尺寸(毫米) 9mm (03) 至 66mm (21)
端口尺寸(英寸) 3/8" (03) 至 2-5/8" (21)
连接尺寸(毫米) 22mm (07) 至 66mm (21)
连接尺寸(英寸) 7/8" (07) 至 2-5/8" (21)
重量(磅) 9 lbs 或 14 lbs
连接类型 免拆卸直焊
电力伏特数/相/赫兹 110-120VAC ~ 50/60Hz 10W, 220-240VAC ~ 50/60Hz 10W, 208VAC ~ 60Hz 10W, 440-480VAC ~ 50/60Hz 10W, 24VAC ~ 60Hz, 240VAC ~ 50Hz
操作形式 先导运行或手动开启阀杆
额外选项 指示灯及 DIN 线圈组件可选
材料 球墨铸铁阀体或铝铜阀体
证书 UL: SA5473 *不含50 Hz版本 及 CSA: LR20991-14
A8系列压力调节阀拥有独特的模块化设计,是其可以不需分拆就可以直接焊接在管道上。同时,为便于清洁及维护,阀体可以从顶部拆分。可更换容量阀芯的设置可以使阀件在容量上可大可小,而扩展导阀的设置可以增加或更换阀体功能。因此,通过改装实现蒸发器容量增加、热回收或热气融霜等功能,是非常简便并且不需要增加管路的。此系列阀件调节压力在设定值,不管负荷如何波动、环境如何变化、制冷剂流动如何变化以及其它运行变动等。通过选用适当的尺寸,此系列阀件可以在很宽的范围内有效调节制冷剂流动,不管是液态还是气态、高压还是低压,广泛用于工业制冷、商用制冷及空调等。具体型号根据接口尺寸、通径、功能特征等予以区分。
性能特点
型号 请为型号配置零件
类型 多种阀型 - 请根据具体参数区分部件
操作形式 9mm 到 66mm
操作功能 3/8" 到 2-5/8"
均衡器的方法 15mm 到 86mm
端口尺寸(毫米) 5/8" 到 3-3/8"
端口尺寸(英寸) 7lbs 到 18lbs
连接尺寸(毫米) 250mm Hg ~27.6 bar 或 0~ 8.3 bar
连接尺寸(英寸) 10" Hg ~ 400 psig, 0 ~ 120 psig, 0 ~ 120 psig
压力范围(BAR) 标准型、电动关闭、电动全开、电动关闭及电动全开
压力范围(PSIG) 不适用, 110-120VAC ~ 50/60 Hz, 220-240VAC ~ 50/60 Hz, 208VAC ~ 60 HZ
电力伏特数/相/赫兹 入口调节、压差调节、出口调节
重量(磅) 内平衡或外平衡
三种控制功能可选:
入口调节、出口调节及压差调节。两种控制功能可以通过配置电磁导阀予以合并,为电动关闭或电动旁通(电动全开)。
此阀件由4个模块组成:
1) 阀体,包括非运动部件,订购时需适用具体接口尺寸
2) 容量阀芯,包括活塞及调节阀杆,由通径决定
3) 导阀,定义了阀件的功能,电磁导阀提供“S”或“B”功能。
4) 阀盖,包括调节弹簧及调节螺杆,用于调节压力设定值
市场:
? 商业制冷
特性及益处:
? 入口调节剂出口调节压力范围宽:250mm Hg to 27.6bar (10” Hg to 400 psig)
? 压差调节范围为0 to 8.3 bar (0 to 120 psi)
? 双弹簧设计实现宽广设定压力范围
? 先导式运行,保证设定值位置调节
? 小负荷时优越的调节能力
? 可更换容量阀芯(A82除外)
? 入口调节、出口调节及压差调节功能可选
? 低压降
? 最少移动部件
? 长寿命不锈钢膜片
? 通过电磁导阀实现电动全开或电动关闭功能
? 手动开启功能
? 从阀件顶部维护
? 免分拆直接焊接
应用:
? 工业制冷
? 商用制冷
? 空调
? 入口压力调节阀可用于控制蒸发压力、冷凝压力、排气压力或融霜卸载
? 出口压力调节阀可用于控制曲轴箱压力、储液器压力或热气旁通
? 压差调节阀可用于维持储油器压力、排气压差或液管压差。
A8系列球墨铸铁阀体压力调节阀,配置紫铜焊接接口,其维持控制点压力在设定值,不管负荷如何波动,环境如何变化,流向改变等
A9具备特殊设计,使这款压力调节阀可以在阀体不需拆解的前提下直接焊接在管道上。同时在清洁及维护时,可以拆解阀体,而不需要把阀体从管线上移除。
此系列压力调节阀常用的型号为A9E,为外平衡设计,由外平衡管感知的外部压力控制阀的运行。在许多应用场合,如果需要控制出口压力,则需要内平衡调节阀。A9适用于这种场合。在抽空停机的应用中,此调节阀需要配置电动关闭功能。A9S或A9SE配置此电磁关闭功能,具备各种电压及频率可选。这样,可免去在调节阀上游单独配置电磁阀。
注:A9E 或A9SE 可通过更换#22适配器转换成A9或A9S。
市场:
? 商业制冷
特性及益处:
? 控制探测点出口压力
? 先导式运行
? 精简几款型号适用整个容量范围
? 外平衡或内平衡可选
? 一体式电动关闭功能可选
? 紧密阀座 -简易调节
? 焊接接口,焊接时不需拆解阀体
? 可就地清洁 -名义容量 1.3 -24冷吨
? CSA认证(A9S和A9SE)
? UL认证
? MRP: 27.5 bar (400psig)
? 调节范围:Range A = 250mm hg to 8.2 bar (10” hg to 120 psig); Range B = 5.5 to 15.1 bar (80 to 220 psig)
? 最小开启压差:0.67 bar(10 psi)
? 最大压力变化(全关至全开):0.34 bar (5 psi)
? 温度范围:?45°C to 93°C (?50°F to 200°F)
应用:
? 此压力调节阀调节冷媒气流量,维持出口压力或远程感知点的压力近乎恒定
? 此阀调节系统的负荷,避免压缩机频繁启停,实现所需的容量控制和适当的回油。
? 进行回气压力控制,以避免深度真空出现
? 风冷冷凝器控制
? 热气融霜控制
? 液体压力控制


性能特点
型号 请为型号配置零件
类型 A9, A9S, A9E, A9SE, A9B, A9SEH
操作形式 热气旁通
操作功能 标准型、电动关闭、电动全开、电动关闭带手轮
均衡器的方法 内平衡、外平衡
端口尺寸(毫米) 9mm, 15mm, 22mm, 28mm
端口尺寸(英寸) 3/8", 5/8", 7/8", 1-1/8"
连接尺寸(毫米) 15mm, 22mm, 28mm
连接尺寸(英寸) 5/8", 7/8", 1-1/8"
压力范围(BAR) 范围 A: 250mm Hg 到 8.3 bar, 范围 B: 5.5 到 15.1 bar
压力范围(PSIG) 范围 A: 10" Hg 到 120 psig, 范围 B: 80 到 220 psig
电力伏特数/相/赫兹 N/A, 110-120VAC ~ 50/60Hz, 220-240VAC ~ 50/60Hz, 208VAC ~ 60Hz
重量(磅) 3lbs, 4lbs
PARKER派克    7/8" A9E RANGE A 5/8" CONN  101421  FLO-CON-A9E
PARKER派克    7/8" A9E RANGE B 7/8" CONN  100936  FLO-CON-A9E
PARKER派克    5/8" A9E RANGE B 1-1/8" CONN 102810
PARKER派克    3/8" A9E RANGE A 7/8" CONN 102032
PARKER派克    7/8" A9E RANGE A 5/8" CONN 101421
PARKER派克    3/8" A9E RANGE A 5/8" CONN 100930
PARKER派克    1-1/8" A9E RANGE B 5/8" CONN  103293
PARKER派克    3/8" A9E RANGE B 5/8" CONN  100934
PARKER派克    7/8" A9E RANGE B 5/8" CONN  103594
PARKER派克    1-1/8" A9E RANGE B 1-1/8" CONN  100937
PARKER派克     5/8" A9E RANGE B  5/8" CONN  100935
PARKER派克     7/8" A9E RANGE A 7/8" CONN   100932
PARKER派克     1-1/8" A9E RANGE A 5/8" CONN 101928
PARKER派克      5/8" A9E RANGE A 5/8" CONN  100931
PARKER派克      5/8" A9E RANGE  A 7/8"CONN 101386
PARKER派克     7/8" A9E RANGE A 1-1/8"CONN  102133
PARKER派克     1-1/8" A9E RANGE A 1-1/8"CONN  100933
PARKER派克     5/8" A9E RANGE  A 1-1/8"CONN   101466
