角接与星接是三相电机接线的特有转换关系，同一台电机的不同接法，同一额定电压、同功率电机不同接法的设计，涉及到的参数关系很有意思，其中一个神秘数字关联其中，Ms.参将归纳内容与各位分享。
星角接的参数关联关系
星接与角接是三相电机特有的接线方式，同一台电机，不同的接线方式下会对应不同的额定电压，最直接的区别和相关参数的关联关系可以归纳为：星接时线电压等于相电压的1.732倍，相电流等于线电流；角接时相电压等于线电压，线电流等于相电流的1.732倍。
同功率电机，在相同额定电压下，如果按星接设计，线径粗，相电压低，对应的线圈匝数要少；反过来，如果按角接设计，因为线电压等于相电压，因而对应的线圈匝数多，每匝对应的电流小，线径也就细。所以可以得出以下结论：(1)星接改角接，原星接时线径总截面积除以1.732等于角接时的线径总截面积；(2)角接改星接，原角接时线径总截面积乘以1.732等于星接时的线径总截面积。或者，也可以这样描述：(1)角接时的导电截面积是星接时的0.57736倍。即角接时线径总截面积除以0.57736等于星接时的线径总截面积；(2)星接时线径总截面积乘以0.57736等于角接时的线径总截面积。
三相异步电机介绍
与单相异步电动机相比，三相异步电动机运行性能好，并可节省材料。三相异步电动机归属于感应电动机，是靠同时接入一定额定电压、相位互差120度的三相交流电流电源供电的电动机。由于三相异步电动机的转子与定子旋转磁场以相同方向、不同转速旋转，存在转速差，所以叫三相异步电动机。
三相异步电动机转子的转速总是低于旋转磁场转速，转子绕组因与磁场间存在着相对运动而产生电动势和电流，并与磁场相互作用产生电磁转矩，实现电能向机械能的转换。
按转子结构的不同，三相异步电动机可分为笼式和绕线式两种。笼式转子的异步电动机结构简单、运行可靠、重量轻、价格便宜，得到了广泛的应用，其主要缺点是调速困难。绕线式三相异步电动机的转子和定子一样也设置了三相绕组并通过滑环、电刷与外部变阻器连接。调节变阻器电阻可以改变最大转矩相对应的转速，改善电动机的起动性能和调节电动机的转速。

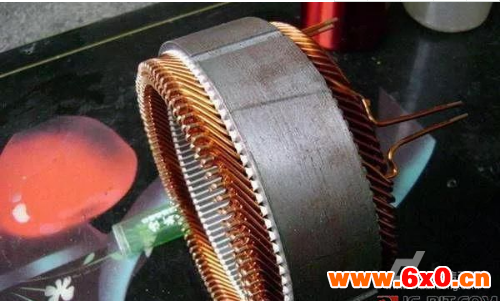

交流三相异步电动机绕组可以设计为单层绕组、双层叠式绕组和单双层混合绕组。单层绕组就是在每个定子槽内只嵌置一个线圈有效边的绕组，线圈总数为铁芯总槽数的一半。
单层绕组的优点是绕组线圈数少工艺比较简单；没有层间绝缘，因而槽的利用率提高；单层结构不会在槽内发生相间击穿。缺点是绕组产生的电磁波形不理想，电机的铁损和噪音都较大，而且起动性能也不好，因而单层绕组一般只用于小容量电机。
