力士乐压力继电器可以感知系统的压力，并且发出开关信号。压力到了，常开触点闭合，常闭触点打开。我们便可以在程序上加以利用。但是在实际使用的时候，我们会碰到一些问题。
首先是选择的产品质量有问题，主要体现在以下几个方面
1、动作不灵敏，压力到了还没有信号输出。这是制造上有问题，servopiston和u-seal太紧了，工厂出厂的时候没有测试。
2、还没有到压力就发讯。装配的问题。压力继电器里面的微动开关没有装好。
3、产品不耐用，没几下压力继电器就不动作了。厂商无良心，用了很差的微动开关。
4、漏油。要不是密封圈没有选好就是加工超差了。
以上列的几点都是供应商的问题，那用户有问题，也会使压力继电器不工作。
低级错误：
1、没有输出信号：测压的小孔被生料带堵住了，装配工人不小心。
2、测压不准：现象是压力表还没有到压力表指示压力，继电器就发讯了。事实上，压力继电器的动作速度会比压力表快，特别是比充油式耐震压力表。所以可能压力表才跑到10M，压力继电器已经是20M啦。
错误：
1、压力继电器动作不灵敏，不好调：压力范围没有选对。因为弹簧不是线性的，所以压力继电器一般是分了压力等级的。选择合适的压力等级。举个例子：要在35kgf/cm的时候发讯，应该用JCS-02-NL的，测压范围从5~70kgf/cm。如果用了JCS-02N的，就会觉得不好用了。
2、压力掉下来了，继电器的常闭触点没有重新吸合。这是因为压力继电器存在一个回差的问题，这与制造厂商的工艺水平有关系。同时也和压力继电器的结构有很大关系。目前台湾JCS-02这种结构的回差基本保持在15kgf/cm左右，比较稳定。其他仿制品就比较难说了。同时，因为JCS-02机构上不是太合理，所以决定了它的性能不可能太。现在新的PS系列，是参照德国的结构，动作灵敏度和稳定性都有了一个质的飞跃。特别是在低压段，即0~50kgf/cm的范围内。动作灵敏的优势
REXROTH压力继电器控制方法：
压力继电器的触点状态由*磁钢的磁力所保持，因此，控制触点转换时，只需在线圈两端输入一定宽度的正向或反向直流脉冲就可以实现磁保持继电器的接通或切断。以上海贝斯特的产品为例，理论吸合脉冲宽度为20ms；释放脉冲宽度为15ms。但是在实际应用中为了可靠吸合或释放，建议尽可能放宽脉冲宽度，我设计程序时选定的是100ms的脉冲宽度。

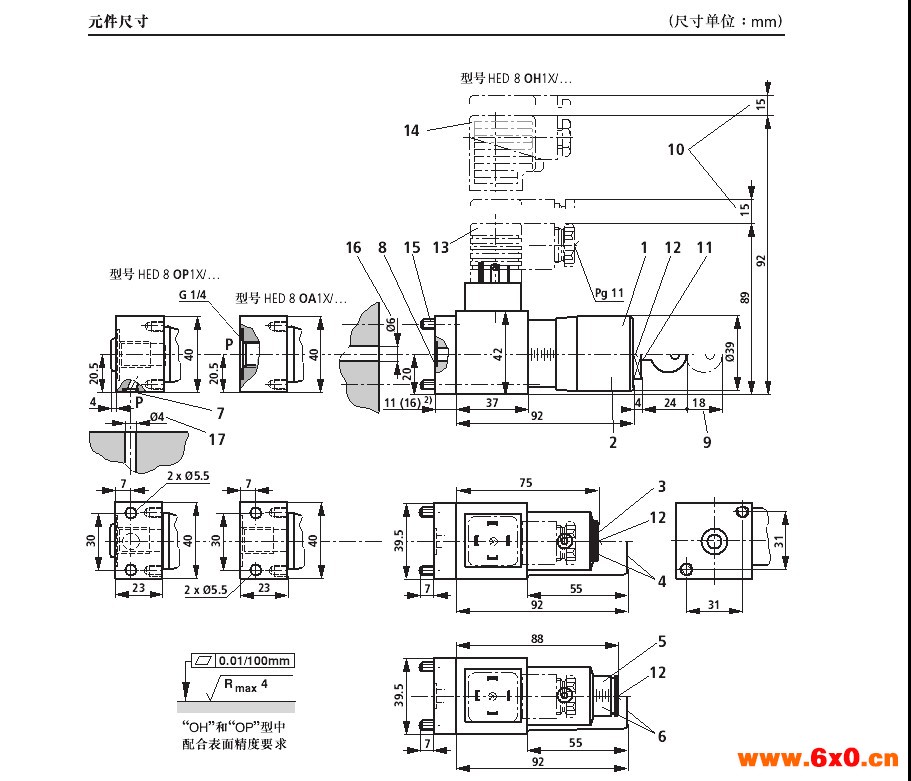

德国力士乐继电器HEDE8系列尺寸图纸:
