背景:

使用单位:哈尔滨工业大学

+材料科学研究位于全球前0.1%行列 该研究室主要针对水处理,及水薄膜领域的研究

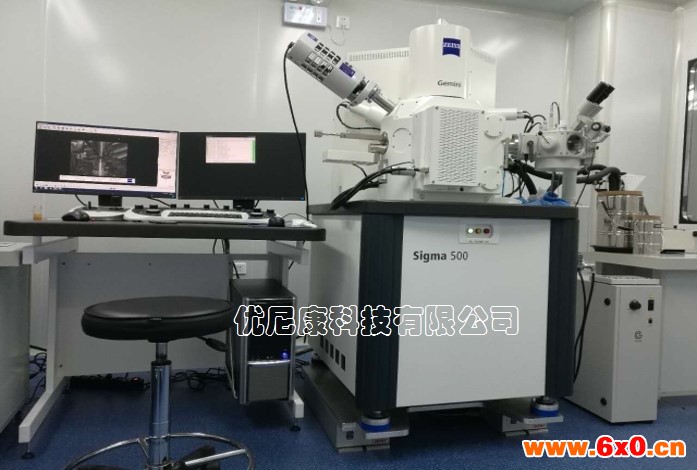

仪器:ZEISS Sigma-500

+应用于高品质成像与高级分析的场发射扫描电子显微镜

隔振方案供应商:优尼康科技有限公司

专业环境方案提供商

专业研究单位服务商

+ Table Stable 主动隔振系统供应商



描述:

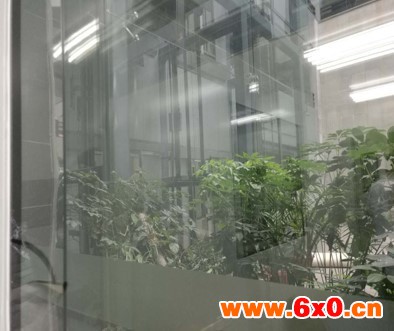

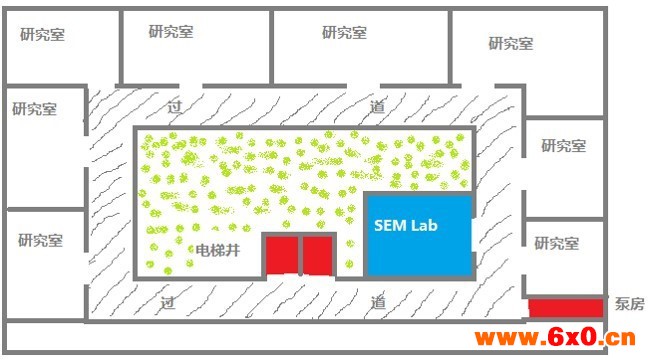

+实验室的外部环境较为复杂。同楼层多个研究室并排分布,人员物品来往密集。外部10米范围内的泵房以及电梯井到SEM镜筒小于5米,由于电梯井的水平面低于实验室的地面,且是槽式框架结构,当电梯的两个箱体自由上下工作时,会产生较大振动,直接作用于于电镜的镜筒,影响电镜无法正常捕捉图像。

+Sigma500内部集成了空气气垫,在25Hz~40Hz频率范围有较好的减震性。主要用途是减缓电镜内部产生的高频机械振动,对来自于地面的低频振动,则无法消除。

+高性能主动隔振系统可以在0.7Hz-200Hz,做主动减震,从而为电镜提供一个稳定的环境,提高所拍摄图片的质量。


Table Stable主动隔振技术
+主动和被动两种隔离机制同时工作,产生zui优隔振效果
+zui先进的压电陶瓷技术,高效探测传入的振动并主动地消除振动
+无低频共振

+在空间6个自由度都有优秀的宽频谱衰减能力

+高刚性设计



AVI-400主动隔振系统
+模块化设计
+具有高负载能力
+小尺寸设计
+适用各品牌电镜

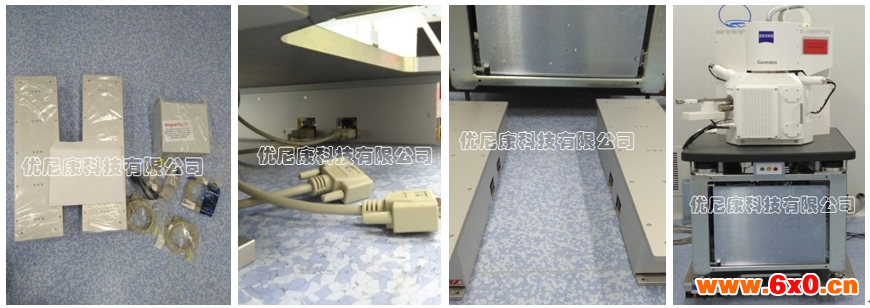

第①步:整体抬升电镜

第②步:放置隔振系统

第③步:连接线路并调整负载

第④步:开始使用

安装时间:大约1小时

所需工具:电镜专用举升系统 &活动扳手 &内六角扳手 &专用开口扳手

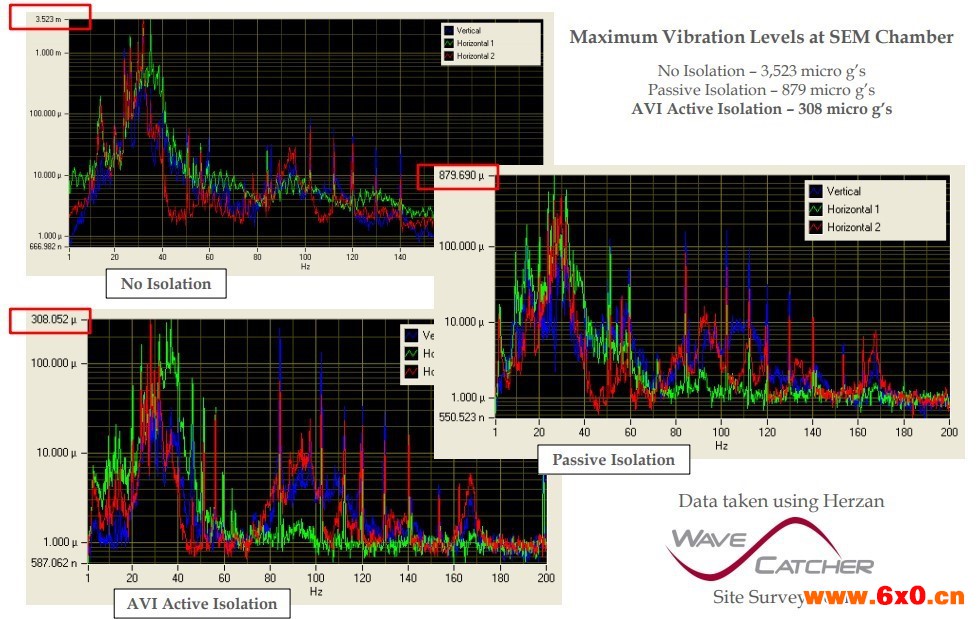

数据展示

图像展示

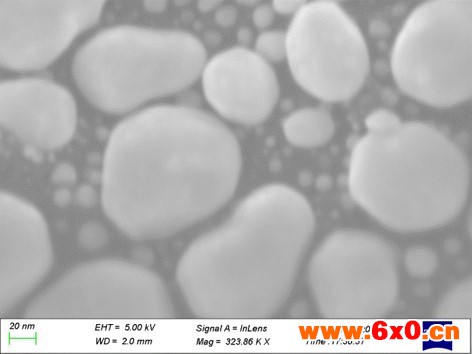

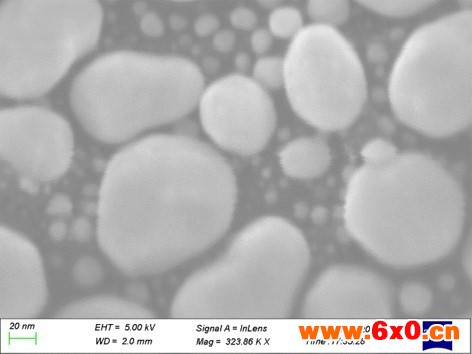

30万倍-电梯运行时得到的图像 VS30万倍-电梯运行+主动隔振时得到的图像

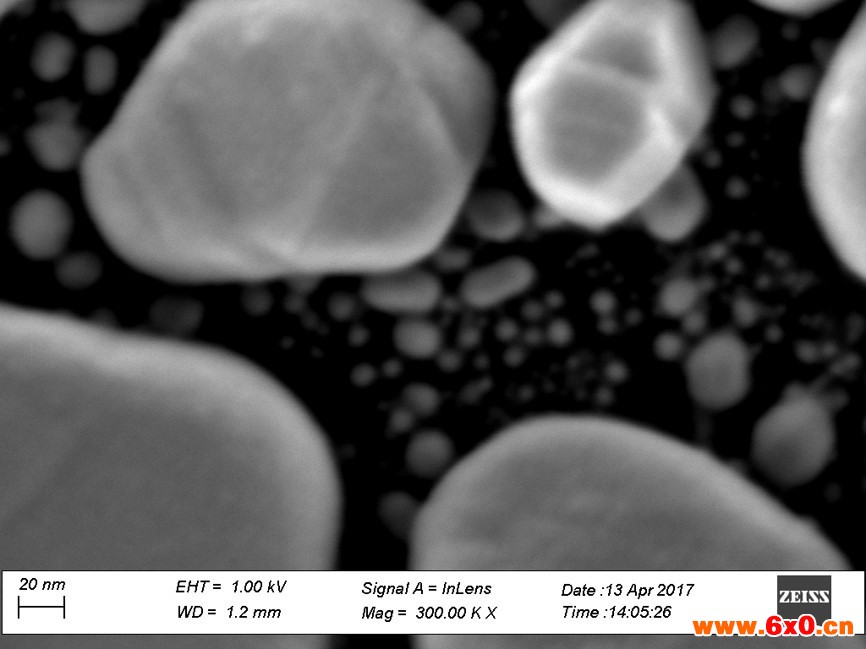

主动隔振后得到的图像

优势

+性价比高

+高度匹配电镜

+小型化,适用于个性化要求

+模块可扩展

+不增加电镜横向空间

+超薄设计,电镜重心仅增高110mm

+安装调试简便,无须国外工程师安装

+维护费用低

+国内样机试用及演示
