霍尼韦尔气体质量流量传感器AWM5000系列

来源:网络  作者:网络转载   2019-10-09 阅读:387

气体质量流量传感器

AWM5000 系列

大流量质量流量 / 放大

同轴流量测量:

在线流量测量 AWM5000 系列微桥气体质量流量传感器采用文丘里管式外壳,可测量流速高达 20SLPM,且引发的压降不超过2.25英寸水柱。微桥芯片直接接触气流,极大地降低了由于通孔或旁路堵塞而引起误差的可能性。



坚固、通用的封装:



封装坚固通用坚固的塑封设计可承受高达 50psi 的共模压力。内部的小型传感元件可经受 100g 的冲击且对性能无影响。自带AMP 兼容连接器,在高要求应用场合可实现可靠的连接。



内置信号调节:



内置信号调理电路每款 AWM5000 传感器均带有涵盖放大、线化、温度补偿、及气体标定功能的电路系统。图 1(发热控制电路)和图 2(传感桥电路和放大线化电路)显示了 AWM5000 系列内置的电路系统。

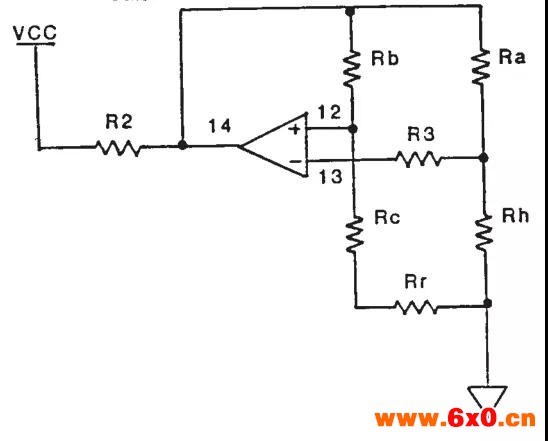

图 1. 发热控制电路

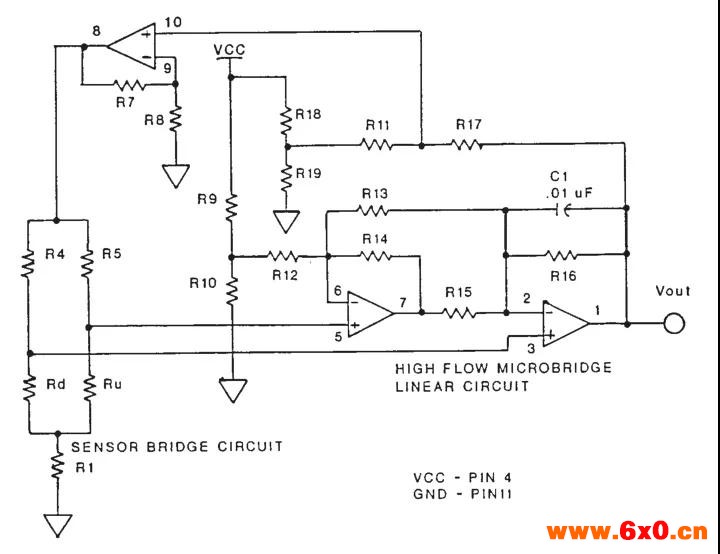

图 2. 传感桥电路和放大线化电路



所有型号均可提供 1 至 5 VDC 的线性输出,而无需考虑流量范围(5、10、15、或20SLPM)或标定气体(氮气、二氧化碳、一氧化二氮、或氩气)。标定均通过有源激光校准完成。



应用范围



 - HVAC的风门挡板控制

 - 气体分析仪

 - 低真空控制

 - 过程控制

 - 医用呼吸仪和肺活量仪

 -  氧气供应

 - 麻醉控制仪

 -  气体标定





AWM 系列微桥式气体质量流量传感器不适用于测量液体流量,液体流过传感器时会损坏传感器。



产品特点



● 线性电压输出

● 文丘里管设计

● 远程安装功能

● 有源激光校准,互换性更高

● 多种标定气体类型 :

- 氩气

- 氮气

- 二氧化碳
