Aigetk线束测试仪的测试项及注意事项

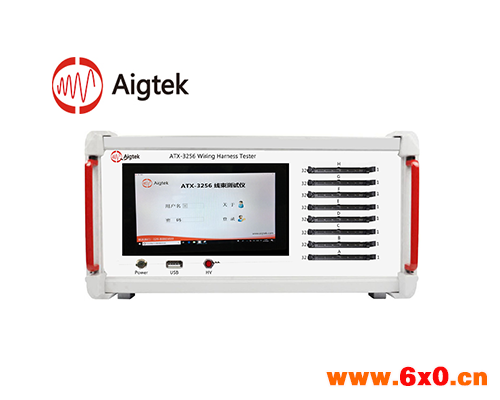

ATX-3064是台式线束测试仪，专用于各种线缆，线束和排线品质及连接可靠性检验的多功能，自动化的线束参数测试系统。设备可单*操作，亦可连接至电脑操作，基于模块化设计结构，四线制电阻测试，测试精度高。兼容智能化测试软件及大型数据库，帮助客户进行数据对比分析。每次开机系统自检，以确保测试系统准确、可靠运行。

ATX-3064 线束测试仪的测试项 :

①通断测试（单点测试，导通电阻 R=500Ω）；

②自学习通断测试（多点测试，导通电阻 R=500Ω）；

③电阻测试（< 20kΩ）；

④绝缘电阻测试（DC：50V~750V，R：10M~1000MΩ）；

⑤耐压测试（AC：50V~500V，I：0.5mA~5 mA）。

注：电阻范围为 20kΩ < R < 10MΩ时，低压电阻测试结果返回 OL；

绝缘电阻测试结果返回<10M。

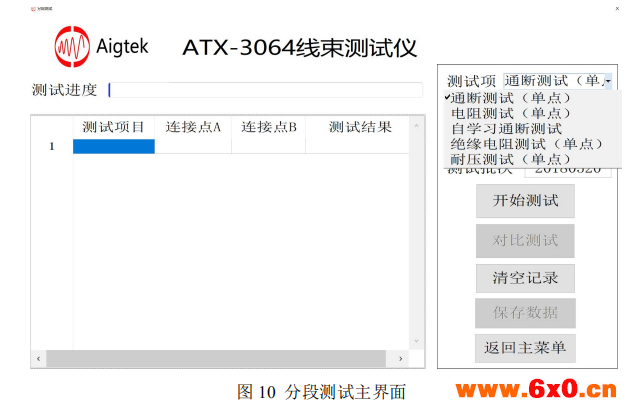

图 10 分段测试主界面Aigtek 线束测试仪 ATX-3064 使用说明书

（2）开始测试

设置所需的测试项，起始点和终止点，选中开始测试功能，可对起始点和终止点之间

的测试点快速测试，如图所示。

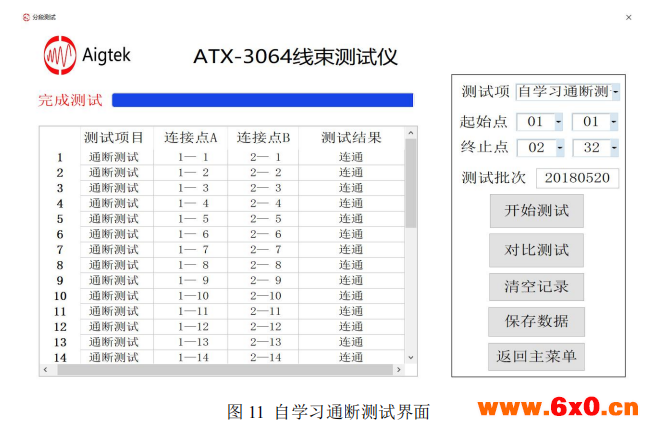

图 11 自学习通断测试界面

（3）对比测试

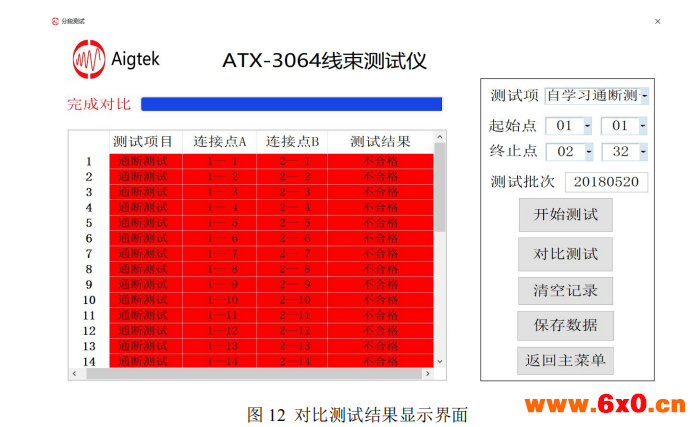

在自学习通断测试中，开始测试功能完成后可将测试结果作为标准并与之进行对比测

试，所得到的结果将会显示不合格的测试点，如图所示。

（4）清空记录

清空测试列表的数据，进行再次测试。Aigtek 线束测试仪 ATX-3064 使用说明书

（5）保存数据

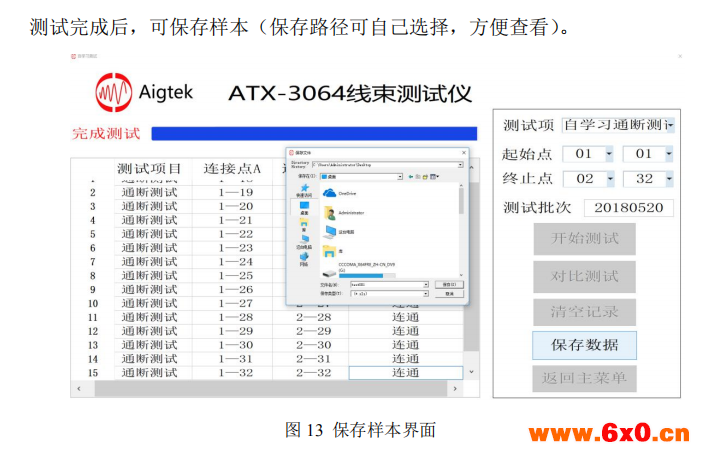

测试完成后，可保存样本（保存路径可自己选择，方便查看）。

（6）注意项

①绝缘电阻测试

绝缘电阻测试检测电压允许范围 DC：50V~750V；

绝缘电阻测试范围 R：10M~1000MΩ；

检测电压（电压越大精度越高）设定阶段：10MΩ~100MΩ：50V~750V；

100MΩ~300MΩ：200V~750V；

300MΩ~700MΩ：400V~750V；

700MΩ~1000MΩ：500V~750V；

绝缘电阻值为合格的范围电阻值下限；

电压较高时测试时间加长可提高测试结果准确度 T：1.00S~99.00S（当检测电压大于

400V 时测试时间应大于 20S）。
