风电机风力涡轮机正确接地方法

来源:网络  作者:网络转载   2019-10-09 阅读:881

高效紧凑型风电机组试验

确保风力涡轮机正确接地

风力发电是一个很好的将自然能转化为电能的方式,不需要燃烧化学燃料,为我们提供更清洁的能源。然而,利用风力发电也伴随着自然给我们带来的危险:比如闪电

由于蕴含很高的能量,对于涡轮机雷击是毁灭性的,除非安装了适当的保护装置。

风力涡轮机的雷击损坏通常是由于叶片端部与地面的连接不充分造成的,但通过包括正确接地和定期检查在内的操作和维护(O&M)计划,由雷击损坏引起的停机时间将减少甚至消除。

一般情况下,雷击能提供55kWh的能量。如果没有适当的防雷保护,那么大量的能量可能会导致结构损坏,甚至导致系统的灾难性故障,从而产生非常昂贵的维修,或非生产性停机。

随着风机高度的逐渐增加,被雷击的可能性也越来越高。因此位于山丘上的风机会面临更大的危险。目前,没有一个100%有效防雷击的方法,但是可以采取一系列措施保护你的涡轮机免受雷击的威胁。

风电机组防雷系统

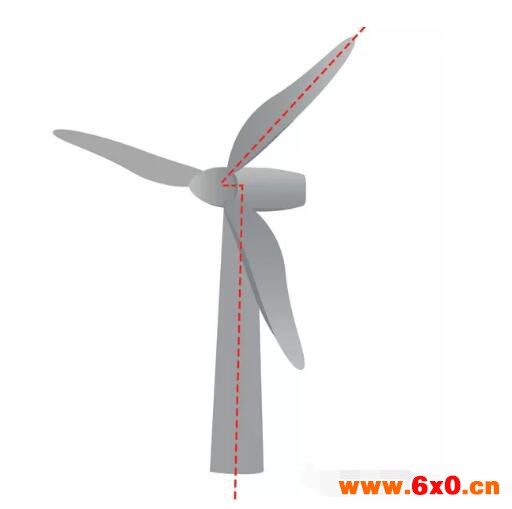

为了防止雷击损坏,风机结构必须有一个很小的接地电阻。将闪电接受器连接到叶片的外部,内部导体引导路径到达平台底部,最终将能量导入地面。

防雷系统的测试



与任何金属物体一样,腐蚀会对风机材料的导电性能产生有害的影响。这就是为什么雷击保护系统必须定期进行验证,以确保导线的电阻足够低,以便在雷击时安全地将故障电流接地。

涡轮机制造商将设置特定的测试限值(通常<30 毫欧),以确保连接处的导电性。

光光连续性测试是不够的;它不会对连接的质量给出任何评价。为了准确测量避雷针的电阻,需要一个低电阻欧姆表,它能给出准确的测量值,并且测试电流不能超过1A.

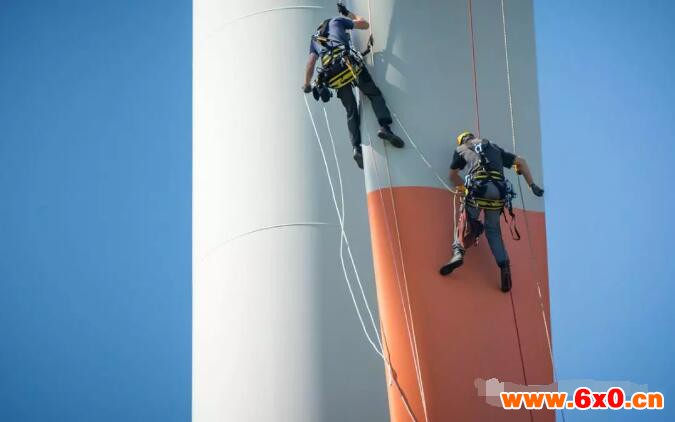

在现场,为了正确测量叶片的电阻,需从叶片末端附近的电极到叶片根部进行测试连接。由于测试点之间的间距可长达100米,因此需要采用特殊的测量技术,以消除测试引线中的电阻,使其不成为结果的一部分。采用开尔文四线法测试原理可以消除引线电阻带来的测量误差。

风轮叶片电阻测量的完整解决方案

德国GMC-I集团是一家专业的测试测量生产厂商。在开发高精度低电阻仪表方面拥有30多年的专业经验,10多年来,风电行业一直依赖我们的仪表进行精确测量,以确保其系统和人员的安全

01、DO4002测试套件

我们的DO4002套件配有一个轻便的(2LBS)手持式欧姆表、一个3米长的手杖引线和一个便携式卷盘上提供的定制开尔文夹引线(60米、80米或100米长)。

02、DO7测试套件

DO7套件配有安装在一个硬壳塑料外壳中的非常耐用的欧姆表,以防止风电现场对仪器造成的磨损,并含有一个3米长的手柄导线和一个定制的便携式卷盘,卷盘内有开尔文夹导线(60米、80米或100米长)。
