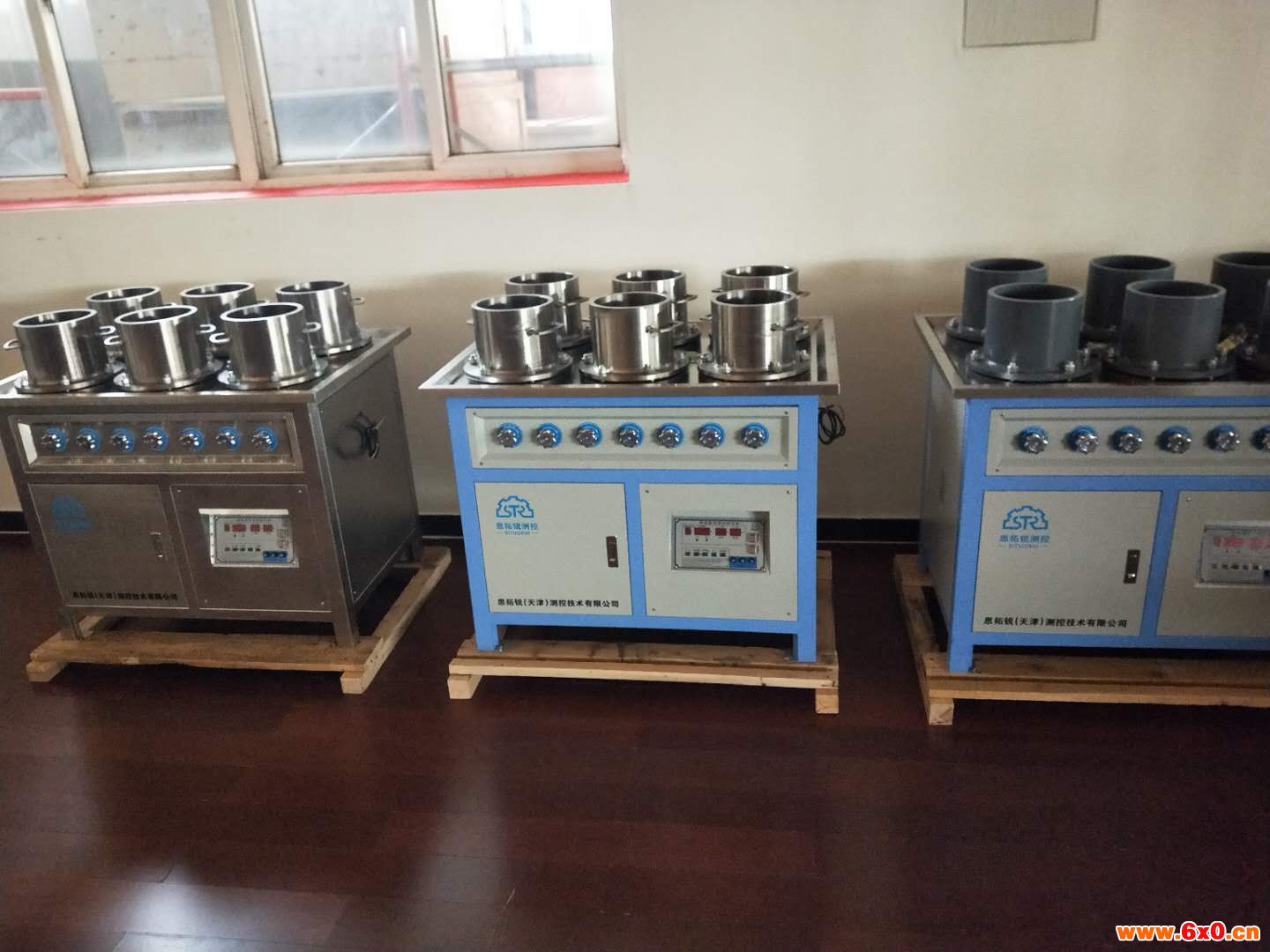

混凝土是现在建筑中被广泛使用的人造石材，对于某些建筑，如水工建筑、水下、水中、地下和其他建筑工程，要求建筑物具有特殊的性能-抗渗性能 所谓抗渗性能是指构筑物所使用的材料能抵抗水和或其他液体（轻油、重油）介质在压力作用下渗透的性能。HS-4型抗渗仪主要使用于混凝土抗渗性能试验和抗渗标号的测定。同时也可利用它做建筑材料透气性的测定和质量检查，因此得到了有关生产、施工、设计、教研等部门的广泛使用。二、主要技术参数1、最大工作压力：4MPa2、工作方式：自动稳压和手动稳压3、一次可作试件数：6个4、试模几何尺寸（亦称主模）模腔上口直径：174.8mm 模腔下口直径：185mm高度：153mm5、柱塞泵参数：流量：0.16L/min6、电动机功率：120W ； 电源：380V-50HZ7、外形尺寸：1150×800×950mm8、质量：350kg三、主要工作原理及其机构（见附图一）1、原理HS- 4型抗渗仪和HP-4.0型数显抗渗仪是利用密封容器内压力处处相等的原理（水位差疏忽不计），以水泵对整个系统输压，并通过电接点压力表或压力控制器加 压压力的大小来实现压力水由下向上渗透压装在试模中的试件，从而测定试件抗渗性能和计算其抗渗标号的仪 器。2、结构主要由箱体、工作台，由不锈钢面板制成，并安装有6个模座及36个M12螺栓，用于安装试模之用。3、供压系统由 电动机、动力箱、水泵、水包、安全阀，管道等组成，电动机用于向系统提供动力源，动力箱用于将电动机所提供的动力源转化成往返运动的动力并提供给水泵，水 泵用以向整个系统提供水压，水包用以稳定供应系统的水压并起水压源，动力箱用于将电动机所提供的动力源转化成往返运动的动力并提供给水压，并起水压源的分 流作用；安全阀安装字水包中央，安全阀的作用是确保系统压力不大于4MPA4、操作台主 要由电器控制和控制阀组成。由红绿按钮开关和1只电接点压力表所组成，绿色按钮为启动开关，红色按钮为停止开关，电接点压力表用于控制供压系统的压力保持 在你需要的范围，当压力指针达到上限时，水泵停止工作，由于试件渗透等原因，致使水压下降，指针逆时针转动，离开上限位置，直至到达下限位，水泵重新启 动，水压上升到上限位（2）控制阀。其开启与关闭与一般阀们相同，即 顺时针转为关系，逆时针旋转为开启，每个阀相 对应控制一个试模，（3）电器控制部分：由组合开关和1只压力传感器相连接的控制器所组成。组合开关控制抗渗仪电源，0”位为关1”位为开；控制器用 语控制供压系统的压力保持在你需要的范围。关于控制器的操作说明详见附录《数显抗渗仪压力控制器操作说明》四、安装及使用1、准备a、将抗渗仪器放置在平整、坚实的室内基础上，b、关闭位于箱体右下方的放水卸压阀c、开启6个控制阀d、初次使用，注水入箱，开启控制阀，启动电源，至6个模座内水溢出为止，以便排出系统内空气。e、关闭控制阀。
