Vickers™VMQ系列定量叶片泵工作原理

威格士VMQ 系列泵是在严酷的操作条件下为高压工业和机动应用设计的, 12个叶片的插装式设计在工业里提供最低的噪音级数, 他独特的双金属片板允许运用冷启动, 新第32设计在3 个结构类型中扩大排量范围并且提高插装式叶片的耐久性, 在额定连续压力下, 它允许超过1000万个压力循环.

下面我们来看看Vickers™ VMQ 系列定量叶片泵工作原理

抽吸机芯

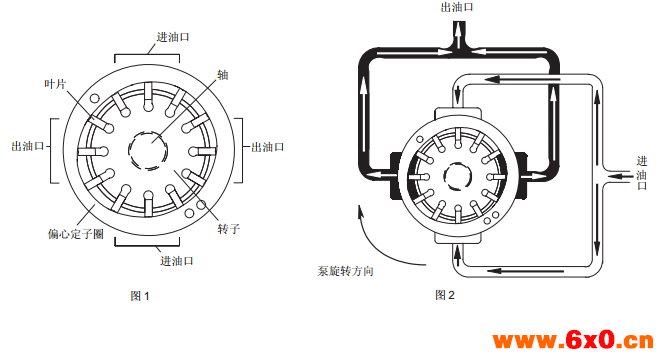

机芯的动作如图 2所示，转子通过驱动轴在定子圈内被驱动，它与动力源相联接。随着转子转动，叶片上的离心力加上叶片下来自出油口的压力，使叶片跟随定子圈的椭圆表面。

通过偏心定子圈上的一个钻孔，存在一个附加进油流道，这个孔直接连接进油口到偏心定子圈的进口区域，并且提供一个附加流道，使油液进入机芯。

油液是被密封在叶片之间，通过一个密封的区域输送到定子圈的出口段，当接近出口段时，容腔体积减小，油液被压出，进入系统。系统压力进入叶片下方，保证在正常工作时叶片密封接触定子圈。

当叶片通过定子圈的进油口段时，叶片的径向运动和转子的转动造成叶片间的容腔体积增加，这就产生了一个低压条件，允许大气压力迫使油液进入容腔。

这个系列的泵用于在工业和工程机械设备上实现液压液体流动。容积式抽吸机芯是旋转叶片型式，轴侧向载荷有液压平衡。流量取决于泵的规格和驱动泵的转速。

图 1 所示的泵代表了这个系列的所有单联泵。泵主要是由进油口盖板、出油口壳体、驱动轴和抽吸机芯组成。机芯的主要元件是椭圆偏心定子圈、开槽的转子与驱动轴花键、一个进油口和出油口的支承板、二片侧板、10/12 个叶片和配在定子槽中的 10/12 个柱塞。油液通过盖板上的
进油口进入机芯并且通过壳体上的出油口输出。

所有的泵都设计成能够方便地改变旋转方向、抽吸能力和油口位置，以适应特殊用途的需要。
