 仪器安装

1、仪表的安装

安装说明:

将分析仪安装前,请检查仪表安装附件,使用仪表安装底架连接在防爆仪表上,然后用螺栓壁挂安装仪表。

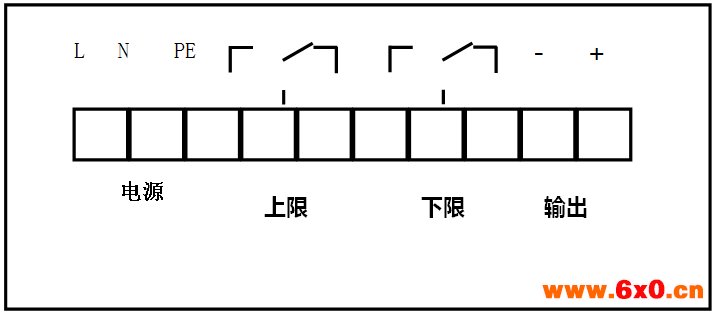

2、仪表的接线



接线时可拔下绿色端子。





说明:

l  “输出”为直流模拟量输出,如无特殊要求本机一般为4~20mA

l  当样气中被测气体值高于设定值时3、4导通,低于设定值时4、5导通

l  当样气中被测气体值低于设定值时6、7导通,高于设定值时7、8导通

注意:

Ø  电源及触点输出线请使用线径大于1平方毫米的导线。

Ø  模拟量输出请使用带有屏蔽层的双芯导线。

Ø  模拟量输出线请不要与电源线或触点输出线平行配线或从同一穿线管通过。



3、仪表的管路连接

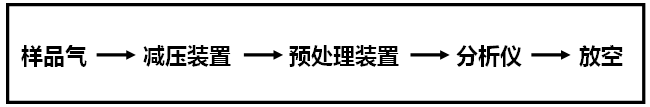

Ø  压力大于0.25Mpa的气源按下图连接气路系统:

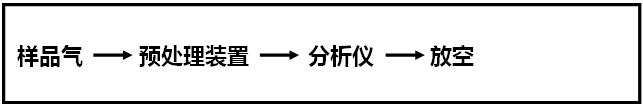

Ø  压力在0.05~0.25Mpa之间的气源按下图连接气路系统:

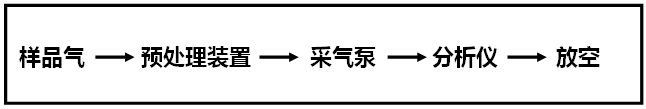

Ø  压力小于0.05Mpa的气源按下图连接气路系统:




说明:

l  减压装置可包括减压阀、手动球阀、放空调节阀等。

l  预处理装置包括除尘、除水、以及对某些杂质或腐蚀性物质的过滤 。

l  采气泵分内置气泵和外置气泵,内置气泵一般采气量较小,因此要根据样品气的压力来决定采气泵的类型。

l  有毒有害气体不可直接放空,需经过处理或排回原有管道。

l  压力较大的气源需先调整好压力后方可连接后面的管路,以免因压力过大而损坏与处理装置或分析仪!

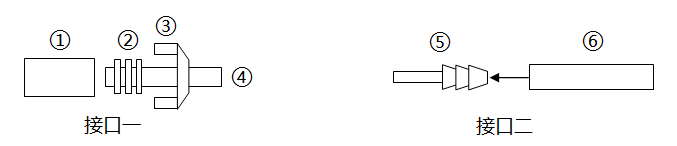

 4、进、出气口连接示意图:



说明:

---仪器进气口(硬管型)

---橡胶O型圈

---卡套

---优质PU管、聚四氟乙烯管、不锈钢、铜管

---仪器进气口(软管型)

---仅限优质PU管
