成都久尹科技跟大家分享一下电气比例阀的工作原理是这样子的，外部模拟电压输入后，比较器compartor接收参考变量w的信号，并和获取到的传感器的反馈信号r进行比较，产生系统的偏差e，控制系统根据检测到的系统偏差e，运用算法软件不断的进行修正，直到系统偏差e达到规定的范围。

理论上，偏差e应该是为0的，即输入控制信号和工作端压力传感器采集的信号是相等的，但是由于阀内的摩擦力和膜片刚度等问题导致了e不可能等于0，所以e达到了一个规定的范围内，系统就达到稳态，这个规定范围越小，说明精度越高。

所以，根据这种工作方式，输出压力随着输入信号的变化而成比例变化，所以叫做电气比例阀。

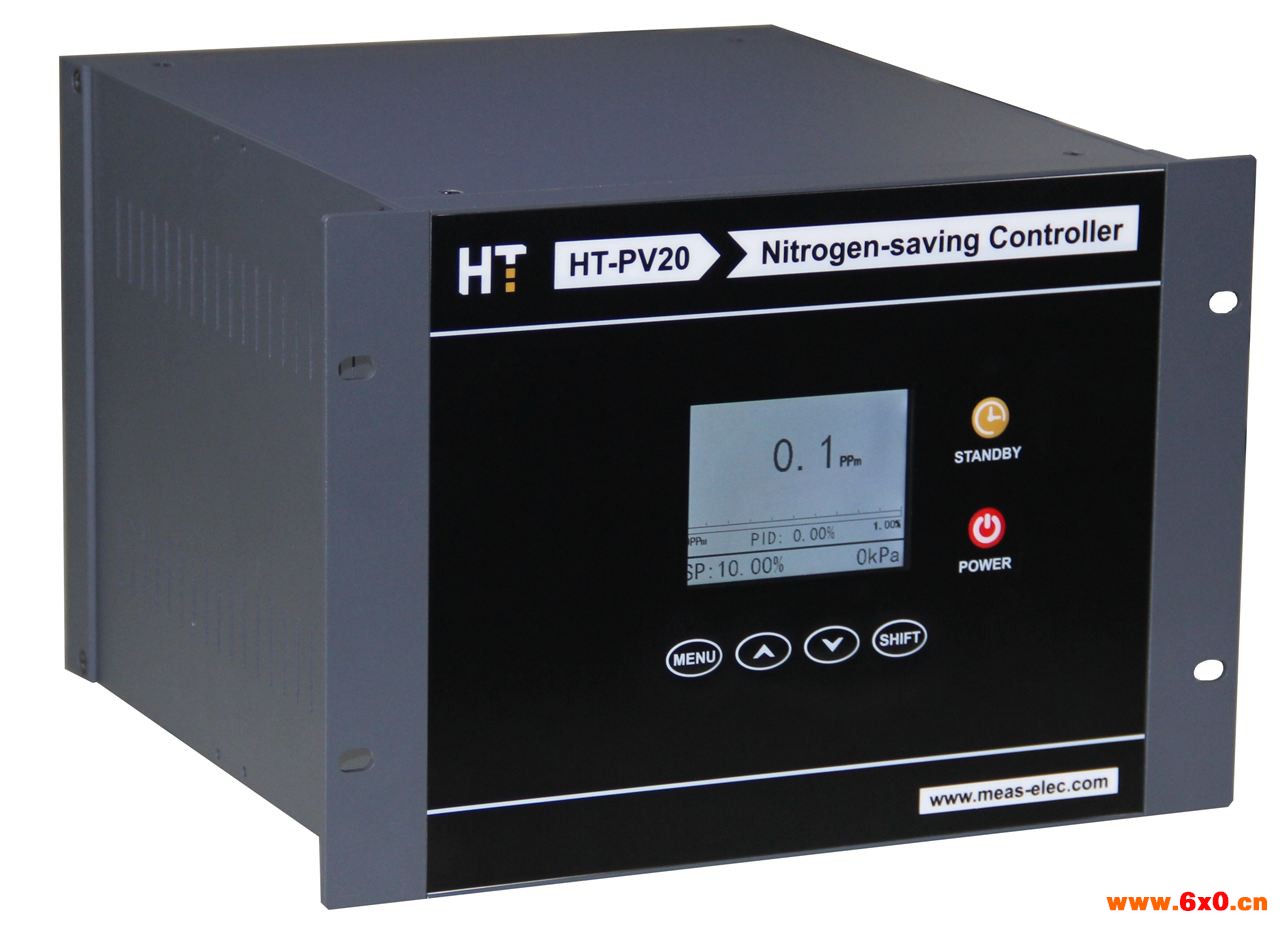

HT-PV20比例阀控制器仪器特点：友好的人机对话菜单，操作直观方便；320×240图形点阵彩色LCD显示，显示细腻、清晰；具有自整定功能，实现了自动智能确定PID控制参数，极大的减少了用户调试的工作量；氧分析仪或其它介质分析仪连接时的输入信号多样性，可与用户当前所使用的分析仪配套使用，便于用户设备升级改造；在使用原有分析仪输出信号时，经控制器内部处理，可提供用户需求的不同类型的信号输出，达到不占用用户现有任何资源的目的；控制器接收分析仪信号后可自动切换单位，即：浓度值小于1%时自动转换成ppm显示，以便提高控制精度；通讯方式中的RS232/RS485接口由后面板上的按扭开关确定，用户可自由设定；控制精度高，波动小，节气量显著。

应用场合：HT-PV20比例阀控制器，是针对目前市场上波峰焊、回流焊、气氛保护炉等设备上氧浓度或其它介质气体浓度的区间自动控制。
