MIDORI
傾斜計

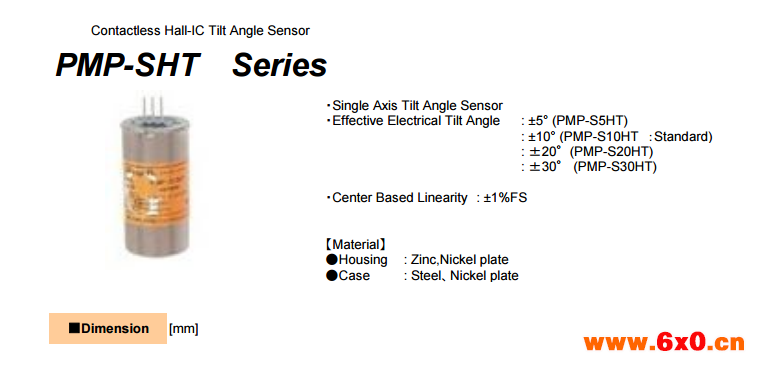

PMP-SHT

產品說明 :

PMP-SxxHT系列單軸傾角與彈簧板擺的獨特機械裝置。

產品特性 :

- 適合使用於靜態微小的角度感測。
- 提供±5°～±30°傾斜角度。
- 封閉式Damper Oil振動控制。
PMP-S10HT(標準):傾斜角度±10°
PMP-S5HT:傾斜角度±5°
PMP-S20HT:傾斜角度±20°
PMP-S30HT:傾斜角度±30°

詳細規格 :

項目

說明

一、電氣規格
1.有效傾斜角度
PMP-S10HT
PMP-S5HT
PMP-S20HT
PMP-S30HT
2.傾斜角感度
PMP-S10HT
PMP-S5HT
PMP-S20HT
PMP-S30HT
3.輸出範圍
4.指數點
PMP-S10HT
PMP-S5HT
PMP-S20HT
PMP-S30HT
5.中心基礎線性度
PMP-S10HT~PMP-S20HT
PMP-S30HT
7.輸入電壓
8.負載電阻
9.供應電流
10.絕緣電阻

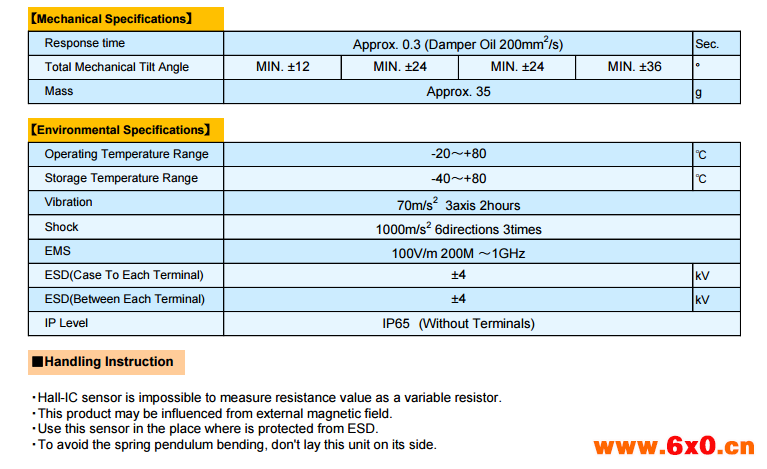

二、機械規格
1.回應時間
2.機械傾斜角度
PMP-S10HT
PMP-S5HT
PMP-S20HT
PMP-S30HT
3.重量

三、環境特性
1.使用溫度範圍
2.EMS
3.ESD靜電耐壓(接觸)
4.ESD(每個端子間靜電耐壓)

±10°
±5°
±20°
±30°

MAX.0.02°
MAX.0.01°
MAX.0.04°
MAX.0.06°
10~90%Vin

50±3%Vin
50±6%Vin
50±2%Vin
50±2%Vin

±1%FS
±1.5%FS
DC5±0.5V
MIN.10KΩ
MAX.10mA
MAX.100MΩ/DC50V

約0.3秒(Damper Oil 200mm2/s)

MIN. ±12°
MIN. ±24°
MIN. ±24°
MIN. ±36°
約35g

-20～80℃
100V/m 200M~1GHz
±4kV
±4kV
