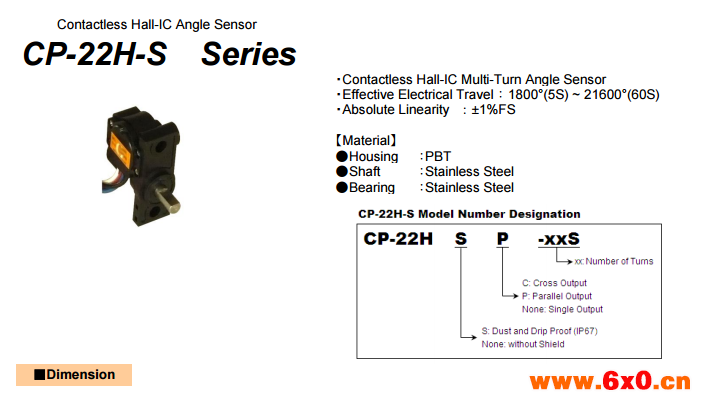

| MIDORI CP-22H 齒輪型系列 CP-22H 齒輪型  |
| 產品說明 : | CP-22H齒輪箱系列是接觸式多迴轉感測器，用Hall-IC製成。 提供2種不同的齒輪間距和有效角度可從4320°（12轉）達21600度（60轉）透過整合Hall-IC的程式。 |
| 產品特性 : | 由於非接觸式設計在高振動和抖動操作有卓越的性能，以及獨特的內部結構設計提供了高電阻外部磁場效應。 堅固的塑料外殼有很好的防靜電功能以及降低成本。 IP67等級，適用於惡劣環境下的應用並且可選擇2種安裝方式：側裝=（標準）和前裝=（選擇）。 該模型適合於手柄和轉向的角檢測，和位置感測器超過幾圈。 |

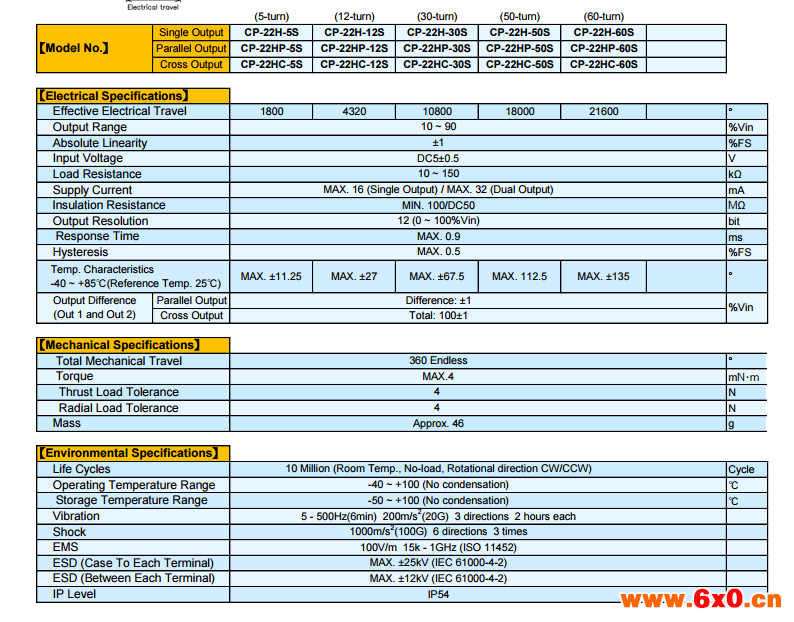

詳細規格 :
| 項 目 | 說 明 |
| CP-22H-xS 一、電器規格 1.有效電器角 2.輸出範圍 3.絕對線性 4.輸入電壓 5.負載電阻 6.絕緣電阻 7.輸出解析 8.回復時間 9.滯後（現象） 10.溫度特性 二、機械規格 1.機械角度 2.扭力 3.重量 三、環境特性 1.生命週期 2.工作溫度範圍 3.振動性 4.衝擊性 5.EMS 6.ESD靜電耐壓(接觸) 7.ESD(每個端子間靜電耐壓) | 1800、4320、10800、18000、21600° 10~90%Vin ±1％FS DC5V±0.5 10-150KΩ MAX. 16mA(單向輸出) MAX. 132mA(雙向輸出) 12bit(0-100%Vin) MAX.0.9ms MAX.0.5%FS ±11.25°、±27°、±67.5°、±112.5°、±135° 360° MAX. 4mN 約46g 10 Million -40～100℃ 5-500Hz,(6分鐘), 200m/s2(20G) 3軸各2次 1000m/s2(100G), 6軸3回 100V/m 15K-1GHz MAX. ±25kV MAX. ±12kV |
 | |
| CP-22HP-xS 一、電器規格 1.有效電器角 2.輸出範圍 3.絕對線性 4.輸入電壓 5.負載電阻 6.絕緣電阻 7.輸出解析 8.回復時間 9.滯後（現象） 10.溫度特性 二、機械規格 1.機械角度 2.扭力 3.重量 三、環境特性 1.生命週期 2.工作溫度範圍 3.振動性 4.衝擊性 5.EMS 6.ESD靜電耐壓(接觸) 7.ESD(每個端子間靜電耐壓) | 1800、4320、10800、18000、21600° 10~90%Vin ±1％FS DC5V±0.5 10-150KΩ MAX. 16mA(單向輸出) MAX. 132mA(雙向輸出) 12bit(0-100%Vin) MAX.0.9ms MAX.0.5%FS ±11.25°、±27°、±67.5°、±112.5°、±135° 360° MAX. 4mN 約46g 10 Million -40～100℃ 5-500Hz,(6分鐘), 200m/s2(20G) 3軸各2次 1000m/s2(100G), 6軸3回 100V/m 15K-1GHz MAX. ±25kV MAX. ±12kV |
| |
| CP-22HC-xS 一、電器規格 1.有效電器角 2.輸出範圍 3.絕對線性 4.輸入電壓 5.負載電阻 6.絕緣電阻 7.輸出解析 8.回復時間 9.滯後（現象） 10.溫度特性 二、機械規格 1.機械角度 2.扭力 3.重量 三、環境特性 1.生命週期 2.工作溫度範圍 3.振動性 4.衝擊性 5.EMS 6.ESD靜電耐壓(接觸) 7.ESD(每個端子間靜電耐壓) | 1800、4320、10800、18000、21600° 10~90%Vin ±1％FS DC5V±0.5 10-150KΩ MAX. 16mA(單向輸出) MAX. 132mA(雙向輸出) 12bit(0-100%Vin) MAX.0.9ms MAX.0.5%FS ±11.25°、±27°、±67.5°、±112.5°、±135° 360° MAX. 4mN 約46g 10 Million -40～100℃ 5-500Hz,(6分鐘), 200m/s2(20G) 3軸各2次 1000m/s2(100G), 6軸3回 100V/m 15K-1GHz MAX. ±25kV MAX. ±12kV |
