了解电机用绝缘纸的制作过程

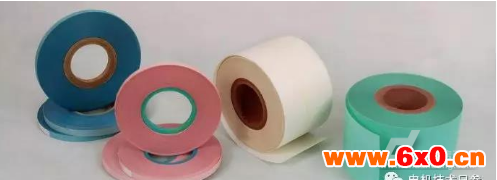

绝缘纸是电机产品中用量不大但又非常关键的绝缘材料，用于绕组的槽绝缘、层间绝缘以及三相电机的相间绝缘等。不同耐热等级的电机应选用不同的绝缘纸，最常用的有DMD、NMN、NHN等复合绝缘纸，随着产品绝缘性能和耐热性能要求的提高，新型绝缘材料应运而生，如TFT复合绝缘纸。

对于绝缘材料，应该具有高韧性、优异的介电性能、高导热系数、易于插嵌、一定的硬度、回弹性和适宜的耐热等级等性能要求。不同的使用环境对绝缘材料的要求也不同，对于具有腐蚀性的环境条件，对应的绝缘材料就必须有一定的腐蚀耐受性。

在实际使用过程中，应尽力保持绝缘材料的原始状态，不出现皱褶、分层、起泡等影响绝缘性能的现象。好的绝缘材料能有效提升电机的使用寿命，相反，性能不符合要求的绝缘材料将会使电机的寿命大打折扣。绝缘纸是电绝缘用纸的总称。用作电缆、线圈等各项电器设备的绝缘材料。除都具有良好的绝缘性能和机械强度外，还各有其特点。

不同绝缘材料的构成和性能

●DMD绝缘纸(B级绝缘)。该产品是由一层聚酯薄膜涂以粘合剂，一面为聚酯纤维非织布复合，轧光而成的一种复合绝缘材料制品，简称DMD。

●NMN绝缘纸(F级绝缘)。是由中间一层聚酯薄膜及其两面的Nomex纸组成、耐热等级为F级(155℃)的柔软复合材料。具有良好的机械性能，如抗拉强度和边缘防撕裂性能以及良好的电气强度。其表面平滑，当生产低压电机使用自动下线机时可确保无故障。主要用于低压电机中的槽间，槽盖和相间绝缘，此外也可用作变压器或其他电器的层间绝缘。

NOMEX纸又称诺迈柯斯。是一种合成的芳香族酰胺聚合物绝缘纸，具有较高的机械性能、柔性和良好电气性能，而且可以在较高的温度下保持其特性，广泛用于发电机、变压器、电气设备、机电及家用电器中。

市场上俗称的“杜邦纸”，其实是杜邦公司生产的两种材料：一种是高密度聚乙烯材料，名为Tyvek，中文名为特卫强；另一种是间位芳纶纤维材料，名为Nomex，中文名为诺迈柯斯。

●NHN绝缘纸(H级绝缘)。是由中间一层聚酰亚胺薄膜及其两面的Nomex纸组成、耐热等级为H级(180℃)的柔软复合材料，具有良好的机械性能，如抗拉强度和边缘防撕裂性能以及良好的电气强度。其表面平滑，当生产低压电机使用自动下线机时可确保无故障NHN主要用于高耐热性能电机的槽间，槽盖和相间绝缘，此外也可用作变压器或其他电器的层间绝缘。

●TFT复合材料。是一系列高性能绝缘纸的复合产品。tufQUIN110和聚酯薄膜复合，典型的结构是一层薄tufQUIN绝缘纸，双面复合了聚酯薄膜，用于高温绝缘系统。典型的用于H级的电机或发动机，作槽绝缘和槽绝缘，是电气、物体和热性能均衡的一个产品，通过绝缘材料性能的提升而提高设备工作的可靠性。
