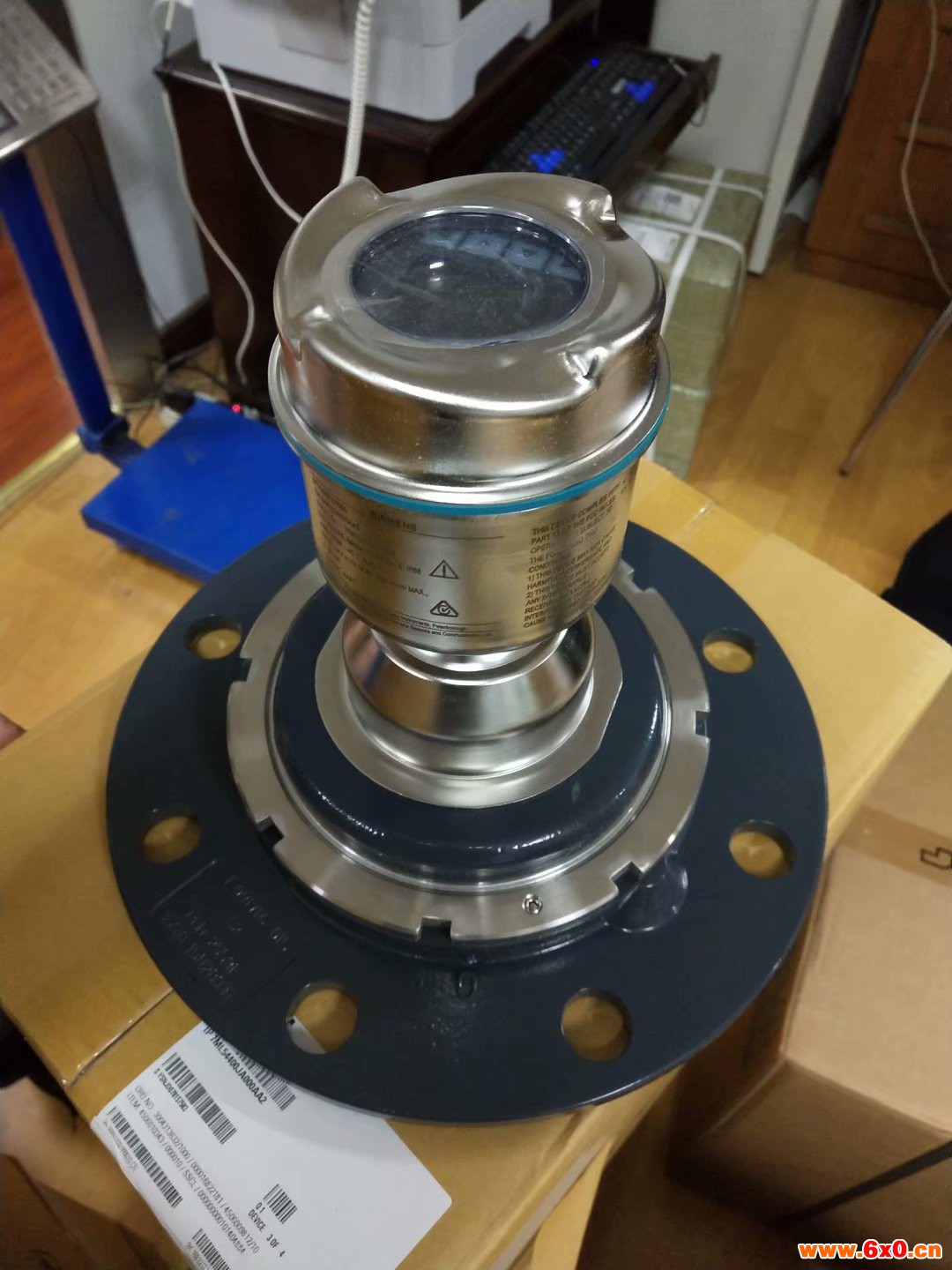

西门子雷达料位计7ML5440-0GB00-0AA2产品概述

西门子雷达料位计7ML5440-0GB00-0AA2产品概述

简介

SITRANS LR560 是两线制, 78 GHz 连续调频（FmCW），连续监测固体容器，

量程为100m的雷达物位变送器。即插即用的性能是所有固体测量的理想选择,

包括恶劣的粉尘和+200 °C (+392 °F)高温环境；设备的电路耦合使透镜天线和

法兰简单快速定位。

采用78 GHz的使用频率较低的设备的主要优点是：

• 窄波束角, 使得设备不受立管和容器障碍物的影响。

• 短波长在斜面上有更好的回波，所以不需要调整料面倾斜角参数。

该技术更好地集中信号在透镜天线上，然而，需要定期地清理空气入口。

SITRANS LR560 支持 HART 通讯协议,和 SIMATIC PDM 软件，已经进行了实

地验证在全球超过 100 多万的应用程序的使用过程智能信号处理 (超声波和雷

达)。

设置

SITRANS LR560 通过可选图形显示界面使得安装和配置非常简单，可通过按

钮或红外手操器进行本地参数设置，或者选择以下远程操作方法：

• HART (用375 手操器, SIMATIC PDM, AMS, Pactware FDT/ DTM)

• PROFIBUS PA (using SIMATIC PDM, FDT [ 比如PACTware或

Fieldcare软件]) (见 SITRANS LR560 (PROFIBUS PA) 说明手册)

• Foundation Fieldbus FF (用375 手操器, FF 主控系统或 AMS 设备管

理软件) [见 SITRANS LR560 (Foundation Fieldbus) 说明手册]

一旦设定,就地显示接口可以断开，如果需要，可将参数传输到多个SITRANS

LR560s。

就地显示界面 (LDI)

• 就地显示界面（LDI）是设备安装后可选的配件

• 可以被安装在以90度为间隔的1到4个位置, 安装

后即可显示。

• 显示物位信息和回波随时间变化的状态趋势。

• 在光线昏暗的地区，有背光可以方便查看。

• 可以复制参数到另外的设备上。

• 为未来的升级提供高速的固件转换性能。

配置版本

有两种不同配置的LR560可供选择:

• 量程40 m,最大过程温度 +100 °C；量程100 m, 最大过程温度+200 °C

应用领域

• 固体料仓；水泥罐, 塑料粉末/颗粒, 谷物, 面粉, 煤, 及其他应用。

更多型号选择：

7ML5440-0HA00-0AA2
7ML5440-0BB00-0AA2
7ML5440-0BA00-0AC2
7ML5440-0HB00-0AA2
7ML5440-1HB00-0AA1
7ML5440-0GB00-0AA2
7ML5440-0GBOO-0AA1
7ML5440-1AB00-0AC2
7ML5440-OBB00-OAA2
7ML5440-1CA00-0AA2
7ML5440-0GB00-0AC2
