低电阻测试仪的分选功能和工作原理

分选功能：

1. 根据被测电阻的大小，用量程琴键开关选择合适的量程范围。

2. 设置分选上下极限时，测试端接入一被测电阻或将测试夹短路。

3. 上极限设定：按下上极限置限按钮，仪器显示当前上限值，调节上限置限电位器至所需电阻值。

4. 下极限设定：按下下极限置限按钮，仪器显示当前下限值，调节下限置限电位器至所需电阻值。

5. 按下测量按钮，由置限状态返回到测量状态。

6. 分选结果指示

当测量值>上限时，上超灯（OVER）亮

当测量值<下限时，下超灯（DOWN）亮

当下限<测量值<上限时，合格灯（PASS）亮

当合格灯亮的同时，蜂鸣器向。（蜂鸣器可由后面板上的开关控制）

工作原理：

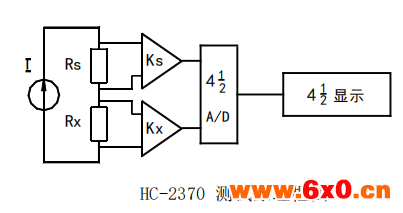

恒流源产生稳恒电流加到被测电阻RX上，产生电压降Ux；稳恒电流同时加到基准电阻Rs上，产生电压降Us。Ux和Us经放大后分别连接到A/D转换器的测量端和基准端，A/D转换结果送显示器显示。
