SF6气体回收充放装置开关设备泄漏故障情况
当前SF6开关设备运行中暴露出的泄漏故障主要是液压机构漏油和设备本体漏气。国产设备的泄漏故障率高于进口设备。其情况如下:
    (1)1989~1997年,220kV及以上SF6断路器和GIS发生的泄漏故障中,液压机构漏油共80次,其中进口设备为8次;设备本体漏气共26次,其中进口设备为3次。
  (2)所有故障中比例最大的是液压机构。1993年北京供电局共处理SF6断路器液压机构漏油15台次。国产SF6断路器的漏气问题很突出,北京供电局所使用的220kVSF6断路器中仅1993年度就有11台断路器中的11相本体漏气,全年共补气18次。
  (3)1994年SF6断路器共发生49次故障,其中液压机构严重漏油9次,设备本体漏气16次,国产、进口设备都存在这一问题。
  (4)1988~1995年间国产500kVSF6断路器共发生22次故障,其中主要是密封质量问题,几乎占了故障的一半。
  (5)国际大电网会议(CIGRE)23-03特别工作组曾对11家巴西用户的7个制造厂家的29台GIS进行调查,结果显示:在某些变电站,设备每年的SF6泄漏率超过3%,个别情况可高达10%。对于大多数巴西的100~200kV的GIS,则低于但十分接近容许值1%。仅在1991~1993年间,在巴西安装的GIS,由于泄漏至少导致5 623kg SF6排放到大气中,这造成了可观的经济损失,并污染了环境。
  另外,据德国一个大型公用事业设施的故障统计,在SF6断路器的主要故障中,驱动机构的故障超过40%,居第1位,SF6泄漏以及辅助和二次回路中的故障分别居第二位和第三位。
  (6)国际大电网会议13-06工作组1988~1990年第二次调查(主要针对SF6断路器)指出:在123kV级断路器的故障中,液压机构占69%,245kV级达63%,在运行中经常出现漏油、漏N2、自卫能力装置失误、电动泵故障等问题。
  (7)上述调查还指出:次要故障的2/3是泄漏,即断路器本体漏气、液压机构漏油和气动机构漏气。

一、用途、技术参数

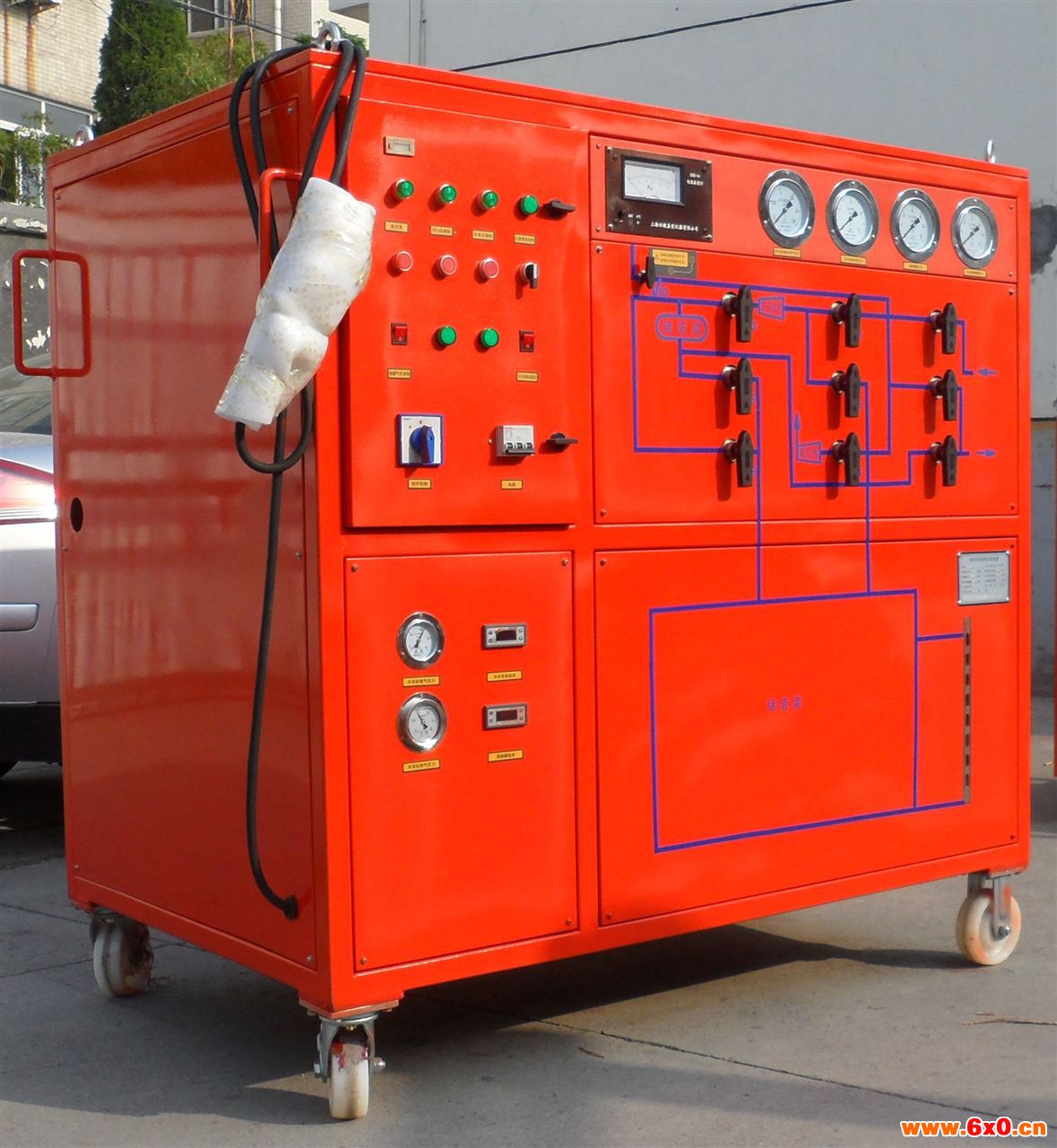

SF6气体作为一种绝缘气体,具有无毒、不可燃,以及良好的绝缘特性,其绝缘强度大大高于传统的绝缘气体,并具有良好的灭弧性,因此广泛应用于SF6电器。由于SF6气体价格昂贵,且在电弧、电火花和电晕放电的作用下,会分解产生有毒成份。因此SF6电器设备应用时需要将SF6气体回收。本装置就是为了制造和维修SF6电器设备时,回收和充加SF6气体的一种专用设备。



1、回收

回收初压力≤0.8MPa

回收终压力≤50KPa

回收时间:对初压力0.8MPa的1 m3 SF6气体容积,回收至终压力50KPa,回收时间小于2.5小时。

2、充气

对初压力为133Pa的1 m3 SF6气体容积充至0.8MPa,充气时间小于0.8小时。

3、抽真空

装置极限真空度小于等于10 Pa

对初压力为0.1MPa的1 m3 SF6气体容积抽真空至133Pa所需时间小于1.0小时。

4、贮存

名义贮存量100L

最gao贮存压力3.8 MPa

5、净化

对含水量1000PPM(体积比)以下的SF6气体,经本装置一次回收净化后,水份小于60PPM(重量比),油份小于10PPM(重量比)

6、年泄漏率≤1%名义储存量

7、噪声≤75dB(A)声压级

8、工作环境温度  -10°—40℃

9、功率≤6.5KW

10、电源:交流三相五线制  50HZ 380V±10%

11、重量约400 kg

12、外形尺寸(长×宽×高):1360×800×1300
