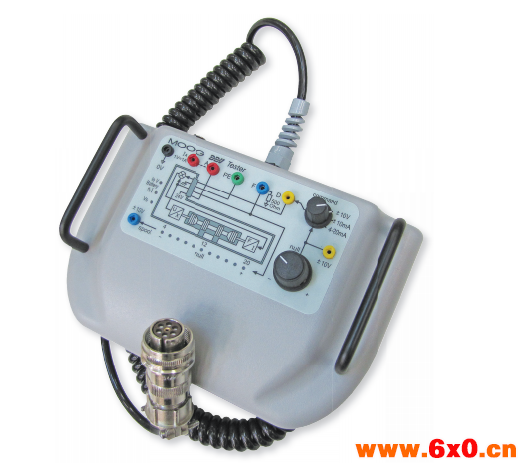

穆格G040-124-002直接驱动阀（DDV）测试仪可测试DDV，无需电源或液压供应。内置可充电电池通过为测试仪和阀门供电，无需外部电源。测试简单明了。将测试仪的连接器插入阀门，旋转指令电位器并按照命令观察线轴LED显示。不需要液压供应，因为定位阀芯的力是由阀的线性力马达产生的。可以使用命令和阀芯测试点上的数字万用表测量阀门的操作。
特征：
全面测试穆格直接驱动阀
所有命令信号都适应
LED显示的阀芯位置
标准化±10V命令
阀芯，阀针和阀门供电电流测试点
内部可充电电池为阀门和测试仪供电
协助穆格直接驱动阀的调试和测试
快速识别问题
最大限度地减少机器停机时间
独立电池电源和直接驱动阀控制
技术数据：
指令信号4至20 mA，
带电流指令输入的阀门（传统阀门）
阀门的阀芯行程与ID减去成比例
中心零电流为12 mA。 100％阀门开度P?A和
B?T，ID = +20 mA。 100％阀门开度P?B和A?T
ID = +4 mA。 使用引脚D作为信号输入。 引脚E被留下
悬空。 Rin（D到B）=200Ω。
实际值4至20 mA
实际阀芯位置值可在销F处测量（参见下图）。 该信号可用于监控和故障检测目的。
阀芯行程范围对应于4至20 mA。
中心位置为12 mA。
20 mA对应于100％阀门开度P?A和B?T。
实际值IF的测量电路图（阀芯位置）用于带6 + PE杆连接器的阀门
