差压式流量计广泛应用于工业领域，占整个工业界流量计应用总数的70%以上。随着电子技术的突飞猛进，变送器和二次仪表的水平发生了质的飞跃，精度、灵敏度和功能达到了较高的水平，变送器已可分辨出小至几帕的压差。但是，几十年来一次测量源件的问题始终没有大的突破，成了制约差压式流量计水平发展的瓶颈。

1威力巴流量计的结构

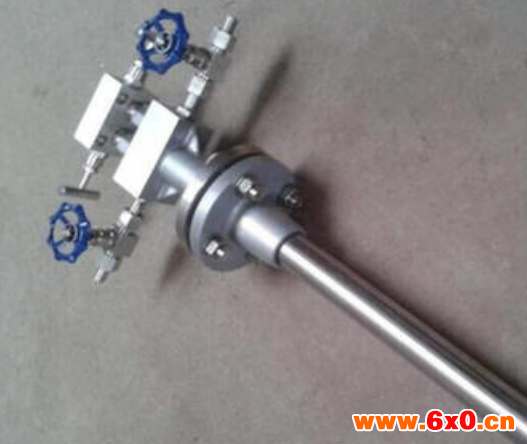

威力巴蒸汽流量计的探头是由316不锈钢制成的单片双腔结构探头，它的截面采用了形状，在其前部表面进行了粗糙处理，通过面积积分所得的多对取压孔遍及整个管道的速度剖面。迎向流体的取压孔读取高压平均信号，在探头的侧后两边、流体与探头的分离点之前的低压取压孔读取低压平均信号。

2威力巴流量计的原理

当流体流过探头时，在其前部产生一个高压分布区，高压分布区的压力略高于管道的静压。根据伯努利方程原理，流体流过探头时速度加快，在探头后部产生一个低压分布区，低压分布区的压力略低于管道的静压。流体从探头流过后在探头后部产生部分真空，并且在探头的两侧出现漩涡，威力巴流量计均速流量探头能地检测到由流体的平均速度所产生的平均差压。

它和其他差压流量计一样都遵循伯努利方程

qv=KC△p（1）

式中qv—流体的体积流量；

K—流量系数；

C—流量常数（常数）；

△p—差压发生器产生的差压。

C为常数，要确定qv，必须确定K和△p。

2.1流量系数K

根据空气动力学、流体力学理论、边界层理论和实际流体测试数据，经过的探索，开创性地建立了威力巴流量探头的K的数学分析模型。

K=1/［1/（1-Cbβv）+C］（2）

式中Cb—边界层系数；

βv—阻塞系数。

这是对伯努利方程理论在具体应用上的补充。

1）K的度达+0.5%，由世界的独立的流量实验室经全面测试所证实。

2）K是线性的，它的变化与雷诺数的变化无关，保证了测量结果在高于10:1的量程比下，测量都能达到+0.5%的精度。

3）威力巴的流量系数比其他流量计更、更易得知。

2.2威力巴流量计所读取的差压△p

△p的准确与稳定，取决于威力巴流量计独特的科学设计：

1）形状的探头受到的牵引力最小，使流体与探头的分离点固定。

2）采用完整的金属腔结构，避免了其他探头的三片式结构导致的腔室间渗漏，增加了探头的强度，并保证了其精度。

3）低压孔取在探头侧后两边，探头与流体分离点之前，避免了低压孔受涡流影响，避免了低压孔被堵，使低压信号更稳定，测量更。

4）表面粗糙处理和防淤槽：控制附面层，在各种流速下，流体在探头表面的附面层都是紊流层，保证了低流速流体时探头仍可获得稳定的信号。

5）探头通过管道中流体的整个剖面，由多个取压孔取压，取压孔的间距是经面积积分后所得，所测信号是反映流体平均速度的真实信号。

3主要特点

1）可检测介质的温度与压力并对流量进行自动补偿，精度可达+1.0%。

2）能够保证精度的长期稳定。

3）威力巴流量计探头的防堵设计，彻底摆脱了阿纽巴流量计等插入式易堵塞的弊端，使匀速管流量计的水平达到了的高度。

4）无机械可动部件，不易腐蚀，可靠度高，稳定性好，维修量少。

5）在阀门的接口处设置手阀，使安装和维护更加简单，减少装配件的数量，使硬件连接成本降低。

6）经过完善设计的三通接头允许和变送器直接联接，无需三阀组和引压管。

7）灵活多变的QuickJackHotTap运行系统能够再线简单快捷完成插入和收回探头。

8）安全弹簧锁定装置使探头保持良好的密封和稳固的安装。当管道尺寸发生变化或者当压力、温度和机械力发生变化时，探头与对面管道壁可始终保持应力接触。

9）压损小，能耗低。

4威力巴流量计的应用

威力巴流量计可应用在各大石化企业，在满管条件下，测量各种单相的气体、液体和蒸汽介质的流量。它可安装在各种材质的方管、圆管上，管径从38mm~14m不等。尤其是不停产安装技术的应用，深受用户欢迎。

5流量计的安装

为了便于维修，不影响流体正常输送，流量计安装要保证前直管段大于7D（D为管径），后直管段大于1D。在具体的流量测量应用中，只有正确地安装，才能使测量顺利进行。以下是在测量不同流体时威力巴流量计和变送器的正确安装位置。

1）测量气体时，水平管道推荐在管道上方160゜安装威力巴流量计；垂直管道推荐在威力巴流量计上方安装变送器，变送器，一体化探头安装在管道下方90゜。

3）测量蒸汽时，水平管道推荐在管道下方160゜安装威力巴流量计；垂直管道推荐在威力巴流量计下方安装变送器，一体化探头安装在管道下方90゜。
