浅析高压电机的轴承系统

高压电机轴承系统是一个非常关键的环节，高压电机轴承系统常发的故障主要有杂音和由于该系统绝缘处置不当导致的烧蚀乃至致命性故障。Ms.参今天与大伙谈谈高压电机轴承装置。

高压电机滚动轴承结构

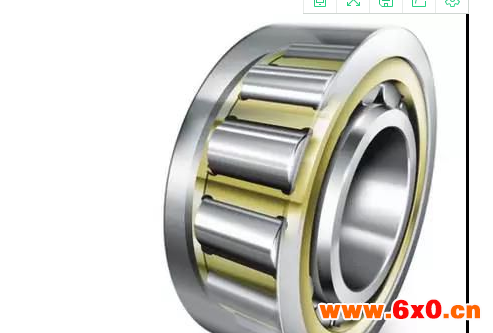

为提高轴伸端轴承的承载能力和使用寿命，滚动轴承装置一般采用三轴承结构，即在轴伸端用一套柱轴承和一套球轴承并列，柱轴承承受径向负荷，而球轴承仅承受轴向负荷(因而球轴承外圈与轴承套内圆径向通常留一定间隙)；而在非轴伸端用一套圆柱轴承。

当然，也可用两轴承结构。不同的电机厂家有不同的设计，从理论角度分析，两轴承结构容易按照两点一线原则实现定位，而三轴承结构从理论上存在过定位问题。

为了防止轴承圈在电机运行中发生跑圈现象，轴承外圈和轴承室、轴承内圈和轴必须选择合适的配合公差；定位端轴承外圈由内外轴承盖止口压死，轴承盖紧固在轴承套或端盖上。

无论是轴伸端的轴承装置，还是非轴伸端的轴承装置，都是采用迷宫式结构，并用密封圈密封，不仅可防止轴承室的润滑脂漏到电动机内部，损坏线圈的绝缘，还可以防止外面的灰尘和水进入轴承室，保持轴承清洁。

高压电机应装有注油管和排油管，以便于更换润滑脂，而且可以实现不停机加油和排油。

轴承装置的防护等级为IP54。必要时需要设计成IP55，如户外型和露天使用的电机。

高压电机滑动轴承结构

滑动轴承是电机的一个独立部件，固定在电机机座端板上。在滑动轴承两面均设有进油孔、油位观察孔或出油孔、轴承测温元件安装孔、排油孔、加热器孔，其中进油孔和出油孔是供压力油循环润滑的。

滑动轴承为端盖式自调心球面滑动轴承，轴瓦与轴承座、轴承盖为球面接触；滑动轴承采用浮动式迷宫密封与气密封结构，有利于防止轴承漏油；滑动轴承在非轴伸端轴承座上加有绝缘层，以防止电机轴电流。

滑动轴承有三种润滑方式：(1)自润滑，利用油环给轴承供油；(2)压力油循环润滑，它利用外部油泵、油管与轴承构成的供油系统给轴承供油；(3)复合润滑方式，它是前两种润滑方式的结合，即压力和油环供油的复合。

滑动轴承基本外壳防护等级为IP44，根据需要也可采用IP54、IP55、IP54和IP55防护等级在IP44防护结构基础上再加一道防水、防尘外盖。

轴瓦采用单游隙圆柱形结构，轴瓦有止推面及无止推面两种结构形式。有止推面的轴瓦仅是用来限制电机本身所产生的轴向推力，不承受外来推力负荷，若采用滑动轴承的电机需承受外来轴向推力，客户订货时须特别说明。
