磁翻板液位计采用分段安装时需要注意哪些方面

来源:网络  作者:网络转载   2019-10-09 阅读:116

分段式安装磁翻板液位计的工作原理
根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时,液位计主导管中的浮子也随之升降,浮子内的磁钢通过磁耦合传递到现场指示器,驱动红、白翻柱翻转180°,当液位上升时,翻柱由白色转为红色,当液位下降时,翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示.

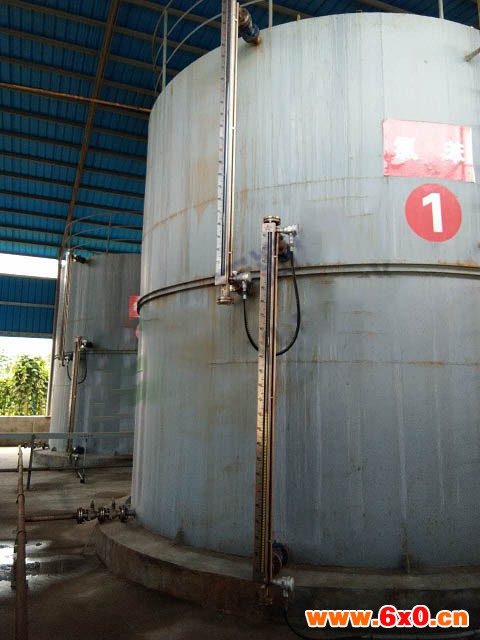

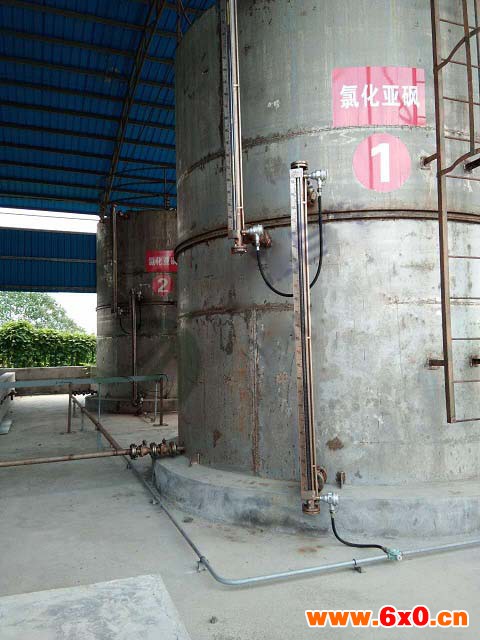

两段式磁翻板液位计
对于较高储罐(超4米)的磁翻板液位测量,可采用两段式磁翻板液位计测量,这亦是为了运输安全与方便。上下段采用两芯线电气信号软管连接,其4-20mA变送信号输出与其他一样。

分段式磁翻板液位计分段式磁翻板液位计分段式磁翻板液位计

分段式磁翻板液位计安装方法
1:必须先了解自己的设备运行的场合,测量介质是什么,即使自己不知道需要什么材质,我司也可以根据介质确定设备所用材质。

2:当配有远传配套仪表时需做到如下几条:应使远传配套仪表紧贴液位计主导管,并用不锈钢抱箍固定(禁用铁质);远传配套仪表上感应面应面向和紧贴主导管;远传配套仪表零位应与液位计零位指示处在同一水平线上;远传配套仪表与显示仪表或工控机之间的连线单独穿保护管敷设或用屏蔽二芯电缆敷设;接线盒进线孔敷设后,要求密封良好,以免雨水、潮气等侵入而使远传配套仪表不能正常工作,接线盒在检修或调试完成后应及时盖上。 

3:应根据介质情况,不定期清洗主导管清除杂质,磁翻板下端有排污阀; 

4:对超过一定长度(普通型>3米、防腐型>2米)的液位计:需增加中间加固法兰或耳攀作固定支撑,以增加强度和克服自身重量; 

5:两段式磁翻板的安装位置:应避开或远离物料介质进出口处,避免物料流体局部区域的急速变化,影响液位测量的准确性;  

两段式磁翻板调试
应先打开上部引管阀门,然后缓慢开启下部阀门,让介质平稳进入主导管(运行中应避免介质急速冲击浮子,引起浮子剧列波动,影响显示准确性),观察磁性红白球翻转是否正常,然后关闭下引管阀门,打开排污阀,让主导管内液位下降,据此方法操作三次,确属正常,即可投入运行(腐蚀性等特殊液体除外);
